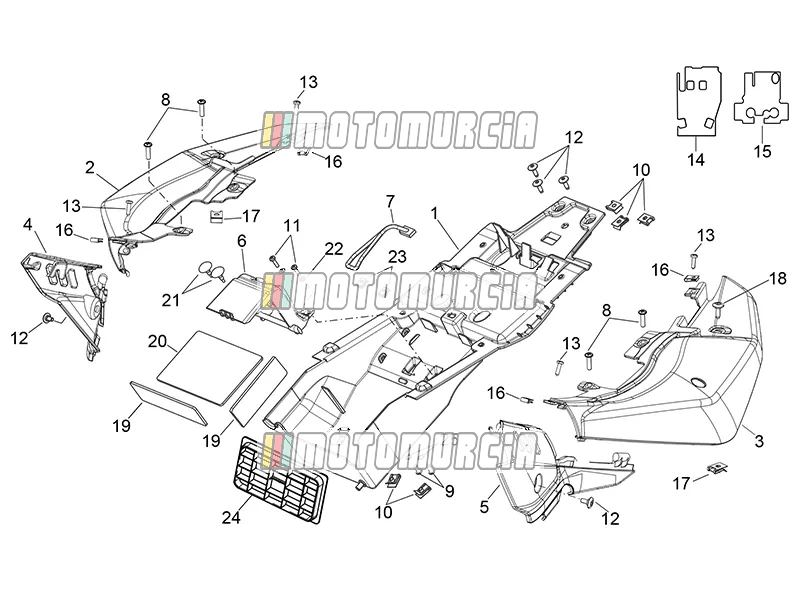

Explosionszeichnung — Hinterkörper i

‹ Zurück zum Modell
Aprilia Shiver 750 2014 Aprilia Shiver 750 2014
Hinterkörper i

Produkte

1 Sattelfach Auf Bestellung 851672
2 Rechte Heckverkleidung, weiß Auf Bestellung 89704700BM
3 Linke Heckverkleidung, schwarz Auf Lager 89704600XN5
4 Rechte Seitenwand Auf Bestellung 895921
5 Linke Seitenwand Auf Bestellung 895922
6 Batterieabdeckung Auf Lager 851656
7 Elastisch Auf Lager AP8120177
  • Halterung Piaggio Group · AP8120177 Auf Lager
    € 7,84
8 Schrauben Auf Lager AP8152329
  • Schraube M5x20 Piaggio Group · AP8152329 · Benötigte Menge: 6 Auf Lager
    € 2,18
9 Schrauben Auf Lager AP8152273
10 Clipmuttern (M5) Auf Lager AP8102375
  • Blechmutter M5 Piaggio Group · AP8102375 · Benötigte Menge: 7 Auf Lager
    € 2,47
11 Schrauben Auf Lager AP8121184
  • Schraube M4x14 Piaggio Group · AP8121184 · Benötigte Menge: 2 Auf Lager
    € 1,32
12 Schrauben Auf Lager 2B014101
  • Schraube Piaggio Group · 2B014101 · Benötigte Menge: 5 Auf Lager
    € 3,78
13 Schrauben Auf Lager AP8150362
  • Schraube Edelstahl Piaggio Group · AP8150362 · Benötigte Menge: 4 Auf Lager
    € 2,18
14 Hitzeschutz Auf Bestellung 851676
  • Wärmeschutz Piaggio Group · 851676 Auf Bestellung
    € 37,66
15 Hitzeschutz Auf Lager 854983
  • Wärmeschutz Piaggio Group · 854983 Auf Lager
    € 30,42
16 Clipmuttern Auf Lager AP8202449
  • Blechmutter Piaggio Group · AP8202449 · Benötigte Menge: 4 Auf Lager
    € 2,18
19 Lat.Batteriestützgummi Auf Lager AP8144552
  • Gummi Piaggio Group · AP8144552 · Benötigte Menge: 2 Auf Lager
    € 37,03
20 Stützgummiteil Auf Lager 856318
  • Gummi Piaggio Group · 856318 Auf Lager
    € 5,49
21 Abstandshalter aus Gummi Auf Lager AP8120001
  • Stopfen Piaggio Group · AP8120001 · Benötigte Menge: 2 Auf Lager
    € 6,27
22 Unterlegscheibe (4,3x9x0,8) Auf Lager AP8150158
23 Clip m4 (m4) Auf Lager AP8102381
  • Blechmutter M4 Piaggio Group · AP8102381 · Benötigte Menge: 2 Auf Lager
    € 4,51
24 Batterieadapter Auf Lager 654139
25 10 - Unterlegscheibe Auf Lager AP8150012
  • Ausgleichscheibe Piaggio Group · AP8150012 · Benötigte Menge: 2 Auf Lager
    € 3,99
