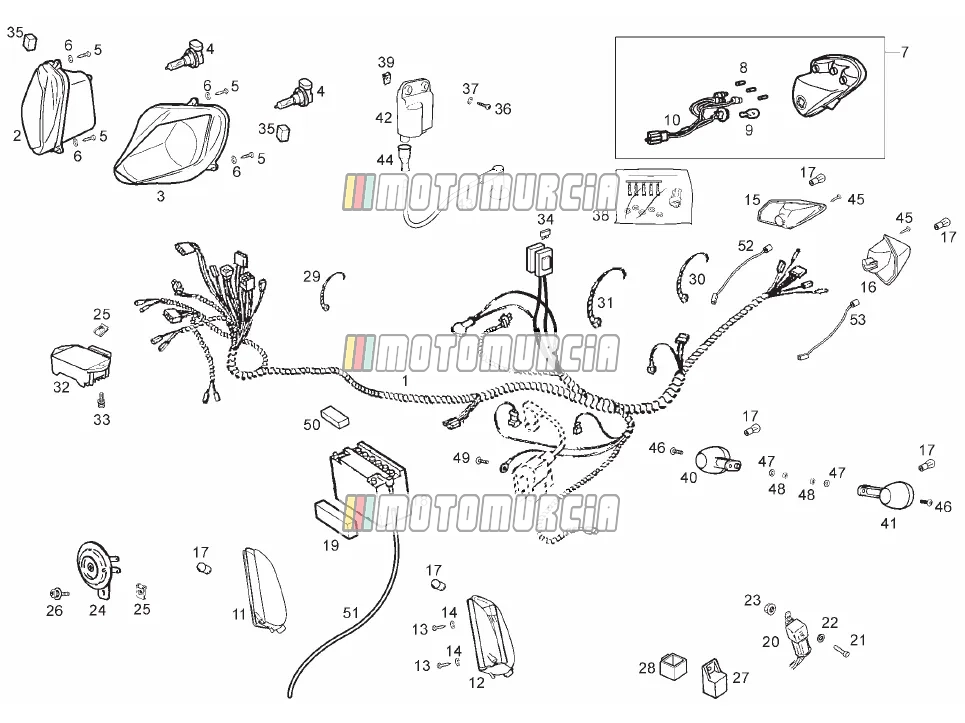

Explosionszeichnung — Elektrisches System
‹ Zurück zum Modell
Derbi GP1 50 OPEN 2007
Produkte
1 Hauptkabelbaum
-
86101R HauptkabelbaumNicht mehr lieferbar
2 Rechte Lichteinheit Auf Bestellung
-
Scheinwerfer Piaggio Group · 00G01026011 Auf Bestellung · Versand in 2–4 Wochen€ 126,12
3 Rechte Lichteinheit
-
00G01027011 Rechte LichteinheitNicht mehr lieferbar
4 Lampe h8 (h8 12v 35w) Verfügbar
-
Leuchtmittel Halogen, H8, 12 V, 35 W Piaggio Group · 00H01004131 Verfügbar · Versand in 3–5 Werktagen€ 23,74
Alternativen anderer Marken
Glühbirne 12V 35W H8 Osram · 4050300498751 Verfügbar · Versand in 4–7 Werktagen€ 22,76
5 Schrauben Verfügbar
-
- Land: Japan
Schraube 3,6x14 mm Piaggio Group · 00011031401 Verfügbar · Versand in 3–5 Werktagen€ 1,48
6 Unterlegscheibendichtung Verfügbar
-
Ausgleichscheibe Piaggio Group · 847226 Verfügbar · Versand in 3–5 Werktagen€ 0,99
7 Rücklicht kpl.
-
00H01011321 Rücklicht kpl.Nicht mehr lieferbar
8 Glühbirne (12V 2,31W)
-
00H01001371 Glühbirne (12V 2,31W)Nicht mehr lieferbar
9 Lampe w16w 12v 16w Verfügbar
-
Leuchtmittel Glühlampe, 12 V, 16 W Piaggio Group · AP8127490 Verfügbar · Versand in 3–5 Werktagen€ 5,78
10 Rücklicht-Kabelbaum. Auf Bestellung
-
Kabelstrang Piaggio Group · 00H01003951 Auf Bestellung · Versand in 2–4 Wochen€ 43,73
11 Blinker
-
00G01706021 BlinkerNicht mehr lieferbar
12 Blinker
-
00G01706311 BlinkerNicht mehr lieferbar
13 Tor.autr.3x15 znb d7505 al/ph Verfügbar
14 Unterlegscheibe
-
00402030001 UnterlegscheibeNicht mehr lieferbar
15 Abdeckung Verfügbar
-
Blinkerglas rechts Piaggio Group · 861886 Verfügbar · Versand in 3–5 Werktagen€ 14,30
-
00G01700531 Blinker rechtsNicht mehr lieferbar
16 Abdeckung
-
861887 AbdeckungNicht mehr lieferbar
-
00G01700541 Blinker linksNicht mehr lieferbar
17 Glühbirne (12V 10W BA15S) Verfügbar
-
- AGES
- Baujahr: 2009
Leuchtmittel RY10, Glühlampe, 12 V, 10 W, BAU15s, orange Piaggio Group · AP8127489 Verfügbar · Versand in 3–5 Werktagen€ 6,67
18 Batterie
-
32YTX5LBS BatterieNicht mehr lieferbar
20 Relais
-
00H05700711 RelaisNicht mehr lieferbar
21 Schrauben Verfügbar
-
- Ausführung Schweiz E3
Schraube M4x12 Piaggio Group · 015996 Verfügbar · Versand in 3–5 Werktagen€ 0,99
22 Unterlegscheibe
-
00031114000 UnterlegscheibeNicht mehr lieferbar
23 Mutter
-
00262040032 MutterNicht mehr lieferbar
24 Hupe
-
00H01005311 HupeNicht mehr lieferbar
25 Clipmuttern (M6) Verfügbar
-
- Baujahr: 2012
- Baujahr: 2013
Blechmutter Piaggio Group · 254485 Verfügbar · Versand in 3–5 Werktagen€ 2,04
26 Schrauben Verfügbar
-
- Ab Rahmennr. 9H433718
- Baujahr: 2011
- Land: Dänemark
- Land: Spanien
- Land: Österreich
Schraube M6x16 Piaggio Group · 00F05900041 Verfügbar · Versand in 3–5 Werktagen€ 2,69
27 Relais - Anlasser Verfügbar
-
- Vergaserausführung (C364M)
Starterrelais 12 V, 80 A Piaggio Group · 58115R Verfügbar · Versand in 3–5 Werktagen€ 24,91Alternativen anderer Marken
Anlassrelais Vespa GTS 300 IE Athena · S410480402002 Auf Bestellung · Versand in 2–5 Wochen€ 12,10
28 Relaisgummi Auf Bestellung
-
Gummi Piaggio Group · 942577 Auf Bestellung · Versand in 2–4 Wochen€ 13,94
30 Schlauchschelle Verfügbar
-
- Bis Rahmennr. 9H433717
- Baujahr: 2011
- Land: Dänemark
- Land: Österreich
Schelle Piaggio Group · 00D00900531 Verfügbar · Versand in 3–5 Werktagen€ 1,65
31 Schlauchschelle 290x4,8 Auf Bestellung
-
- Baujahr: 2011
Schelle 290x4,8 mm Piaggio Group · 00F00900531 Auf Bestellung · Versand in 2–4 Wochen€ 5,60
32 Spannungsregler Verfügbar
-
- Vergaserausführung (C364M)
Spannungsregler, mit Blinkrelais Piaggio Group · 58096R Verfügbar · Versand in 3–5 Werktagen€ 82,72Alternativen anderer Marken
Gleichrichterregler PIAGGIO NRG 50 LC DT MC2 Athena · S410480401003 Auf Bestellung · Versand in 2–5 Wochen€ 42,35Spannungsregler/Gleichrichter WAI · AP1000N Auf Bestellung · Versand in 2–5 Wochen€ 53,49
33 Schrauben Auf Bestellung
-
- Baujahr: 2011
Schraube M6 Piaggio Group · 00G06800021 Auf Bestellung · Versand in 2–4 Wochen€ 5,60
34 Sicherung (7,5a) Auf Bestellung
-
Sicherung 7,5 A Piaggio Group · 00H01001911 Auf Bestellung · Versand in 2–4 Wochen€ 15,67
35 Klebeschwamm 15x8 Verfügbar
-
Klebeschwamm 15x8 mm Piaggio Group · 890512 Verfügbar · Versand in 3–5 Werktagen€ 32,36
36 Schrauben
-
00000012520 SchraubenNicht mehr lieferbar
37 Unterlegscheibe Verfügbar
-
- Baujahr: 2011
Unterlegscheibe Piaggio Group · 847181 Verfügbar · Versand in 3–5 Werktagen€ 21,21
38 Reparaturset für elektrische Leitungen
-
863991 Reparaturset für elektrische LeitungenNicht mehr lieferbar
39 Clipmuttern (M5) Verfügbar
-
- Ausführung mit ARAS
- Baujahr: 2011
Blechmutter M5 Piaggio Group · 00G04401462 Verfügbar · Versand in 3–5 Werktagen€ 1,48
40 Blinker
-
00H01706021 Blinker
- Baujahr: 2006
- Baujahr: 2008
41 Blinker Verfügbar
-
- Baujahr: 2006
- Baujahr: 2008
Blinker vorne rechts / hinten links, Glas weiß Piaggio Group · 00H01704311 Verfügbar · Versand in 3–5 Werktagen€ 18,25
42 CDI-Einheit Verfügbar
-
Zündspule / Zündbox Piaggio Group · 00G03310171 Verfügbar · Versand in 3–5 Werktagen€ 81,78
43 Zündkerzenstecker Verfügbar
-
Zündkerzenstecker Piaggio Group · 825186 Verfügbar · Versand in 3–5 Werktagen€ 29,05
44 Isolierkappe Verfügbar
-
Kappe Piaggio Group · 231571 Verfügbar · Versand in 3–5 Werktagen€ 3,84
45 Tor.aut.c/cr.3x15 ng.d7505-b
-
00011031601 Tor.aut.c/cr.3x15 ng.d7505-bNicht mehr lieferbar
46 Schrauben Verfügbar
-
- Ab Rahmennr. 7H357381
- Escort
Schraube M6 Piaggio Group · 00008061500 Verfügbar · Versand in 3–5 Werktagen€ 0,99
47 Unterlegscheibe Verfügbar
-
- Ab Rahmennr. 7H357381
- Escort
Ausgleichscheibe Piaggio Group · 00031106000 Verfügbar · Versand in 3–5 Werktagen€ 0,99
48 Mutter Verfügbar
-
- Ausführung Schweiz E3
- Baujahr: 2009
- Baujahr: 2011
- Land: Schweiz
Standardmutter M6 Piaggio Group · 00000023060 Verfügbar · Versand in 3–5 Werktagen€ 0,99
49 Schrauben Auf Bestellung
-
Linsenschraube Piaggio Group · AP8150246 Auf Bestellung · Versand in 2–4 Wochen€ 4,95
50 Vibrationsdämpfender Gummi 80x40x15
-
861956 Vibrationsdämpfender Gummi 80x40x15Nicht mehr lieferbar
51 Batterie-Entlüftungsrohr
-
863038 Batterie-EntlüftungsrohrNicht mehr lieferbar
52 Cto.instal.interm.tras.dr.gp1 geöffnet 09
-
865954 Cto.instal.interm.tras.dr.gp1 geöffnet 09Nicht mehr lieferbar
53 Cto.instal.interm.tras.iz.gp1 geöffnet 09
-
865959 Cto.instal.interm.tras.iz.gp1 geöffnet 09Nicht mehr lieferbar
