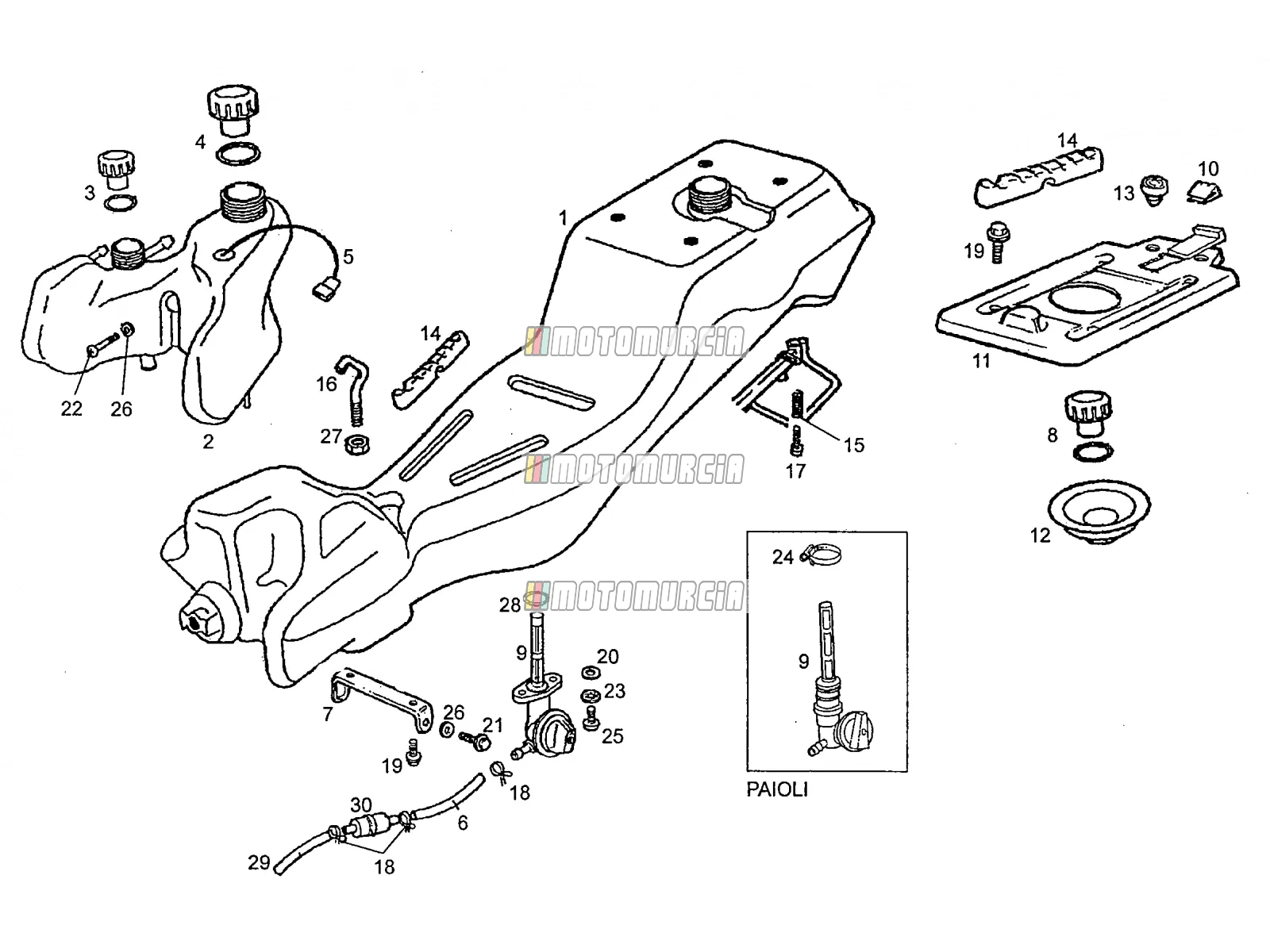

Explosionszeichnung — Tank

Produkte

01 Kraftstofftank 00H00403541 Nicht mehr lieferbar

• 00H00403541 Kraftstofftank
  Nicht mehr lieferbar

02 Ölbehälter GPR-50"r" 00H03705081 Nicht mehr lieferbar

• 00H03705081 Ölbehälter GPR-50"r"
  Nicht mehr lieferbar

03 Wasserbehälterdeckel-Baugruppe g 00H03801471 Nicht mehr lieferbar

• 00H03801471 Wasserbehälterdeckel-Baugruppe g
  Nicht mehr lieferbar

04 Ölbehälterdeckel GPR-50"r" 00H03701061 Nicht mehr lieferbar

• 00H03701061 Ölbehälterdeckel GPR-50"r"
  Nicht mehr lieferbar

05 Ölstandsanzeige kpl 00G03702051 Nicht mehr lieferbar

• 00G03702051 Ölstandsanzeige kpl
  Nicht mehr lieferbar

06 Rohr Auf Bestellung 00H03700111

•

  Benzinschlauch Piaggio Group · 00H03700111 Auf Bestellung

  € 6,30

  In den Warenkorb

07 Untere Kraftstofftankhalterung GPR"r" 00H00401051 Nicht mehr lieferbar

• 00H00401051 Untere Kraftstofftankhalterung GPR"r"
  Nicht mehr lieferbar

08 Öleinfülldeckel Auf Lager 00G00401131

•

  Tankdeckel Piaggio Group · 00G00401131 Auf Lager

  € 21,84

  In den Warenkorb

09 Kraftstoffhahn 00H00401181 Nicht mehr lieferbar

• 00H00401181 Kraftstoffhahn
  Nicht mehr lieferbar
• 00H00403181 Cto.grifo gasolina gpr 50
  Nicht mehr lieferbar

10 Rücklicht-Befestigungsanschlag vorne 00H01000351 Nicht mehr lieferbar

• 00H01000351 Rücklicht-Befestigungsanschlag vorne
  Nicht mehr lieferbar

11 Obere Tankplatte - schwarz 00H00400461 Nicht mehr lieferbar

• 00H00400461 Obere Tankplatte - schwarz
  Nicht mehr lieferbar

12 Unterlegscheibe für Kraftstofftankeinfüllstutzen GPR"R" 00H00401831 Nicht mehr lieferbar

• 00H00401831 Unterlegscheibe für Kraftstofftankeinfüllstutzen GPR"R"
  Nicht mehr lieferbar

13 Distanzstück (Gummi) Auf Lager 00H06101101

•

  Stopfen Piaggio Group · 00H06101101 Auf Lager

  € 8,24

  In den Warenkorb

14 Tankstopp GPR-50"r" Auf Bestellung 00H06200151

•

  Anschlaggummi Piaggio Group · 00H06200151 Auf Bestellung

  € 8,97

  In den Warenkorb

15 Kraftstofftank-Sicherungsfeder GPR 00H06200161 Nicht mehr lieferbar

• 00H06200161 Kraftstofftank-Sicherungsfeder GPR
  Nicht mehr lieferbar

16 Kraftstofftankverschluss GPR"R" 00H06300101 Nicht mehr lieferbar

• 00H06300101 Kraftstofftankverschluss GPR"R"
  Nicht mehr lieferbar

17 Befestigungsschraube des Kraftstofftanks GPR-5 00H06200141 Nicht mehr lieferbar

• 00H06200141 Befestigungsschraube des Kraftstofftanks GPR-5
  Nicht mehr lieferbar

18 Klemme Auf Bestellung 00H00400501

•

  Schelle 7,8-8,3 mm Piaggio Group · 00H00400501 Auf Bestellung

  € 0,99

  In den Warenkorb

19 Schrauben Auf Lager 969296

•

  Schraube mit Flansch M6x10 Piaggio Group · 969296 Auf Lager

  € 1,48

  In den Warenkorb

20 Waschmaschine Auf Lager 00000031060

•

  Unterlegscheibe Ø 6,00 mm Piaggio Group · 00000031060 Auf Lager

  € 0,99

  In den Warenkorb

21 Schrauben Auf Lager 00012061200

•

  Schraube M6 Piaggio Group · 00012061200 Auf Lager

  € 1,44

  In den Warenkorb

22 Schrauben Auf Lager 00012161600

•

  Schraube M6 Piaggio Group · 00012161600 Auf Lager

  € 0,99

  In den Warenkorb

23 Innensternscheibe 0 6 00034000602 Nicht mehr lieferbar

• 00034000602 Innensternscheibe 0 6
  Nicht mehr lieferbar

24 Klemme Auf Lager 00008204500

•

  Schlauchschelle Piaggio Group · 00008204500 Auf Lager

  € 4,51

  In den Warenkorb

25 Oil Oil Nicht mehr lieferbar

• Oil
  Nicht mehr lieferbar
•

  Schraube M6 Piaggio Group · 00012161600 Auf Lager

  € 0,99

  In den Warenkorb

26 Waschmaschine Auf Lager 00D01200171

•

  Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00D01200171 Auf Lager

  € 1,48

  In den Warenkorb

27 Mutter M6x100 Auf Lager 00000021060

•

  Mutter Piaggio Group · 00000021060 Auf Lager

  € 1,48

  In den Warenkorb

28 Dichtung 00H00401271 Nicht mehr lieferbar

• 00H00401271 Dichtung
  Nicht mehr lieferbar

29 Ölflex, Pumpe Auf Lager 00H00500581

•

  Ölschlauch Piaggio Group · 00H00500581 Auf Lager

  € 5,51

  In den Warenkorb

30 Kraftstofffilter 00F00400611 Nicht mehr lieferbar

• 00F00400611 Kraftstofffilter
  Nicht mehr lieferbar
