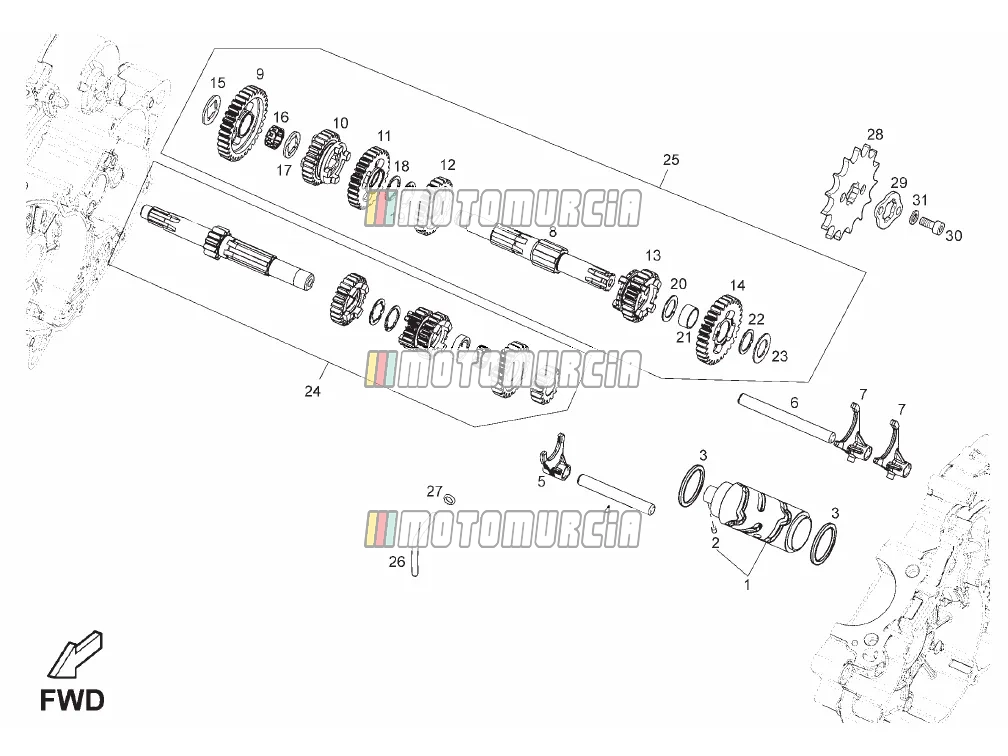

Explosionszeichnung — Getriebe
‹ Zurück zum Modell
Derbi Mulhacen 125 2009
Produkte
1 Schaltnocke Auf Bestellung
-
Verschiebenocken Piaggio Group · 871724 Auf Bestellung€ 33,88
2 Passstift
-
847213 PassstiftNicht mehr lieferbar
3 Waschmaschine Auf Lager
-
Unterlegscheibe Piaggio Group · 847036 Auf Lager€ 2,70
4 Stift Auf Lager
-
Achse Piaggio Group · 871442 Auf Lager€ 9,30
5 Gabelschaltung Auf Lager
-
Zahnrad 1. Gang Piaggio Group · 83072R Auf Lager€ 125,51
6 Stift Auf Lager
-
Achse Piaggio Group · 871443 Auf Lager€ 14,21
7 Gabelschaltung Auf Lager
-
Schaltgabel 2. Gang 2. Gang Piaggio Group · 83073R Auf Lager€ 123,72
8 Getriebe angetriebene Welle
-
872957 Getriebe angetriebene WelleNicht mehr lieferbar
9 Gang 1a Auf Lager
-
Zahnrad 1. Gang Piaggio Group · 872958 Auf Lager€ 24,47
10 Gang 5a Auf Bestellung
-
Zahnrad 5. Gang Piaggio Group · 872960 Auf Bestellung€ 8,47
11 Gang 3a Auf Bestellung
-
Zahnrad 3. Gang Piaggio Group · 871433 Auf Bestellung€ 7,26
12 Gang 4a Auf Bestellung
-
Zahnrad 4. Gang Piaggio Group · 871434 Auf Bestellung€ 7,26
13 Gang 6a Auf Bestellung
-
Zahnrad 6. Gang Piaggio Group · 872961 Auf Bestellung€ 24,13
14 Gang 2a Auf Bestellung
-
Zahnrad 2. Gang Piaggio Group · 872959 Auf Bestellung€ 146,03
15 Anlaufscheibe 2.2 Auf Bestellung
-
Ausgleichscheibe Stärke: 2,20 mm Piaggio Group · CM157101 Auf Bestellung€ 8,13
-
Ausgleichscheibe Stärke: 2,00 mm Piaggio Group · CM157102 Auf Bestellung€ 1,75
-
Ausgleichscheibe Stärke: 1,60 mm Piaggio Group · CM157106 Auf Lager€ 7,80
-
Ausgleichscheibe Stärke: 1,70 mm Piaggio Group · CM157105 Auf Lager€ 1,72
-
Ausgleichscheibe Stärke: 1,80 mm Piaggio Group · CM157104 Auf Bestellung€ 1,75
-
Ausgleichscheibe Stärke: 1,90 mm Piaggio Group · CM157103 Auf Bestellung€ 1,80
16 Nadellager Auf Lager
-
Lager 17x19x7 mm Piaggio Group · 872954 Auf Lager€ 10,97
17 Waschmaschine Auf Lager
-
Ausgleichscheibe Piaggio Group · 872962 Auf Lager€ 25,65
18 Seeger Auf Lager
-
Seegerring Piaggio Group · 871428 Auf Lager€ 8,13
19 Waschmaschine Auf Lager
-
Ausgleichscheibe Piaggio Group · 871427 Auf Lager€ 8,91
20 Waschmaschine Auf Lager
-
Distanzscheibe Piaggio Group · 847546 Auf Lager€ 6,73
21 Abstandhalter Auf Lager
-
Buchse Piaggio Group · 847547 Auf Lager€ 33,75
22 Waschmaschine Auf Lager
-
Distanzscheibe Piaggio Group · 847541 Auf Lager€ 2,78
23 Waschmaschine Auf Lager
-
Distanzscheibe Piaggio Group · 847545 Auf Lager€ 7,47
24 Primärgetriebewelle
-
872949 PrimärgetriebewelleNicht mehr lieferbar
25 Angetriebene Welle Auf Bestellung
-
Festrad Piaggio Group · 872956 Auf Bestellung€ 59,29
26 Rohr
-
873095 RohrNicht mehr lieferbar
27 O-Ring Auf Lager
-
O-Ring Piaggio Group · 873097 Auf Lager€ 8,91
28 Kettenrad vorne (z=14) Auf Lager
-
Kettenritzel Piaggio Group · 86178R Auf Lager€ 29,77
29 Platte, Antriebsradbefestigung Auf Bestellung
-
Platte Piaggio Group · 00H02810421 Auf Bestellung€ 3,80
30 Schrauben Auf Lager
-
Schraube Piaggio Group · 00000004510 Auf Lager€ 0,99
31 Waschmaschine Auf Lager
-
Unterlegscheibe Piaggio Group · AP8150284 Auf Lager€ 0,99
