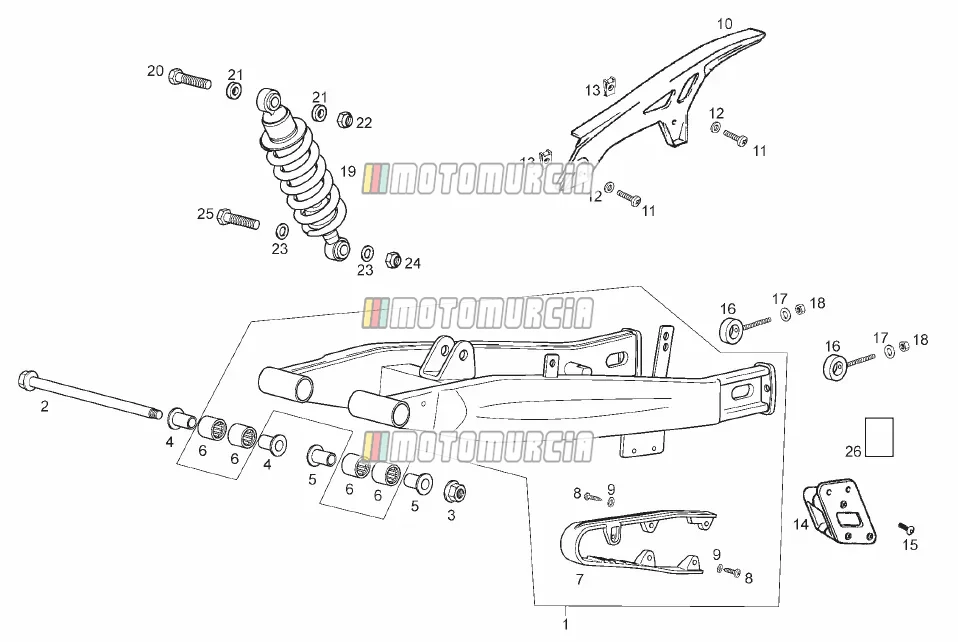

Explosionszeichnung — Schwinge - Stoßdämpfer
‹ Zurück zum Modell
Derbi Terra 50 E3 - Terra 50 Adventure E3 2008
Produkte
1 Seitenkoffer (SCTO) Korb mit Helm (CASQ) integriertem Visier (GRG) Allzweck (GEN) Begriff (TER) 125
-
86446900WGB Seitenkoffer (SCTO) Korb mit Helm (CASQ) integriertem Visier (GRG) Allzweck (GEN) Begriff (TER) 125Nicht mehr lieferbar
2 Achse zur Armbefestigung Auf Bestellung
-
863304 Achse zur ArmbefestigungSchwingenbolzen Piaggio Group · 867217 ↻ Ersetzt 863304, das der Hersteller nicht mehr liefert. Auf Bestellung · Versand in 2–4 Wochen€ 46,78
3 Mutter Verfügbar
-
Mutter Rechtsgewinde Piaggio Group · 00281121753 Verfügbar · Versand in 3–5 Werktagen€ 5,83
4 Rad-Distanzstück Verfügbar
-
863203 Rad-DistanzstückBuchse Piaggio Group · 866758 ↻ Ersetzt 863203, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 28,21
5 Rad-Distanzstück Verfügbar
-
863202 Rad-DistanzstückBuchse Länge: 39mm Piaggio Group · 866757 ↻ Ersetzt 863202, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 28,37
6 Bundmutter Verfügbar
-
00H00301811 BundmutterNadellager HK 18/14-RS, 18x24x14 mm Piaggio Group · 600161 ↻ Ersetzt 00H00301811, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 7,41
7 Schutzketten-Gleitschuh Verfügbar
-
Kettenführung Piaggio Group · 00H01807331 Verfügbar · Versand in 3–5 Werktagen€ 29,90
8 Schrauben Verfügbar
-
Schraube 4,8x19 mm Piaggio Group · 00073481964 Verfügbar · Versand in 3–5 Werktagen€ 5,60
9 Unterlegscheibe D5 Verfügbar
-
00000031050 Unterlegscheibe D5Ausgleichscheibe Piaggio Group · 847226 ↻ Ersetzt 00000031050, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 0,99
10 Kettenschutz Verfügbar
-
Kettenschutz Piaggio Group · 00H01508181 Verfügbar · Versand in 3–5 Werktagen€ 36,61
11 Schrauben Verfügbar
-
Schraube M6 Piaggio Group · 00012061200 Verfügbar · Versand in 3–5 Werktagen€ 1,44
12 Unterlegscheibe Verfügbar
-
Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00D01200171 Verfügbar · Versand in 3–5 Werktagen€ 1,48
13 Mutter D6 Verfügbar
-
00D01501371 Mutter D6Blechmutter Piaggio Group · 254485 ↻ Ersetzt 00D01501371, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 2,04
14 Kettenschleifer Verfügbar
-
00H01502871 KettenschleiferKettenführung Piaggio Group · 86133R ↻ Ersetzt 00H01502871, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 40,87
15 Schrauben Verfügbar
-
Schraube M6 Piaggio Group · 00092061214 Verfügbar · Versand in 3–5 Werktagen€ 5,60
16 Einsteller, Hinterrad Verfügbar
-
Kettenspanner Ø 15,00 mm Piaggio Group · 00H01305171 Verfügbar · Versand in 3–5 Werktagen€ 13,30
17 Unterlegscheibe Verfügbar
-
Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00402060001 Verfügbar · Versand in 3–5 Werktagen€ 1,48
18 Mutter Verfügbar
-
Standardmutter M6 Piaggio Group · 00000023060 Verfügbar · Versand in 3–5 Werktagen€ 0,99
19 Cto.amortiguador ter125
-
863268 Cto.amortiguador ter125Nicht mehr lieferbar
-
Stoßdämpfer hinten Piaggio Group · 8650630001 Auf Bestellung · Versand in 2–4 Wochen€ 335,79
20 Schrauben Verfügbar
-
Schraube M12 Piaggio Group · 00H00303892 Verfügbar · Versand in 3–5 Werktagen€ 8,91
21 Abstandsbuchse Verfügbar
-
Ausgleichscheibe Piaggio Group · 00001213190 Verfügbar · Versand in 3–5 Werktagen€ 5,83
22 Mutter Verfügbar
-
Standardmutter M12x175 Piaggio Group · 00023112000 Verfügbar · Versand in 3–5 Werktagen€ 1,48
23 Unterlegscheibe Verfügbar
-
Unterlegscheibe Piaggio Group · 00003115422 Verfügbar · Versand in 3–5 Werktagen€ 1,75
24 Mutter Verfügbar
-
Standardmutter M12x175 Piaggio Group · 00023112000 Verfügbar · Versand in 3–5 Werktagen€ 1,48
25 Schraube 12m175x50 Verfügbar
-
Schraube M12 Piaggio Group · 00H00302892 Verfügbar · Versand in 3–5 Werktagen€ 8,57
26 Aufkleber Agip
-
862535 Aufkleber AgipNicht mehr lieferbar
