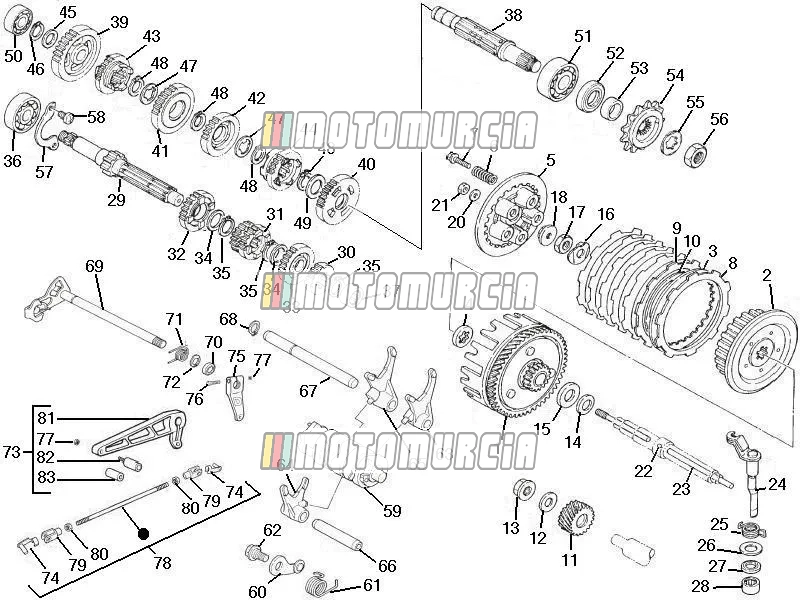

Explosionszeichnung — Getriebekomponenten

Produkte

1 Primär angetriebenes Zahnrad komp. Auf Bestellung 00M12502074

•

  Kupplungskorb Piaggio Group · 00M12502074 Auf Bestellung

  € 641,26

  In den Warenkorb

2 Chef, Kupplung 00M12502057 Nicht mehr lieferbar

• 00M12502057 Chef, Kupplung
  Nicht mehr lieferbar

3 Platte, Kupplung 00M12501240 Nicht mehr lieferbar

• 00M12501240 Platte, Kupplung
  Nicht mehr lieferbar

4 Platte, Schub 1 00M12502047 Nicht mehr lieferbar

• 00M12502047 Platte, Schub 1
  Nicht mehr lieferbar

5 Platte, Druck 1 00M12502056 Nicht mehr lieferbar

• 00M12502056 Platte, Druck 1
  Nicht mehr lieferbar

6 Feder, Druck (10t) 00M12502238 Nicht mehr lieferbar

• 00M12502238 Feder, Druck (10t)
  Nicht mehr lieferbar

7 Schrauben 00M12502172 Nicht mehr lieferbar

• 00M12502172 Schrauben
  Nicht mehr lieferbar

8 Platte, Reibung 00M12502031 Nicht mehr lieferbar

• 00M12502031 Platte, Reibung
  Nicht mehr lieferbar

9 Platte, Reibung 2 00M12502020 Nicht mehr lieferbar

• 00M12502020 Platte, Reibung 2
  Nicht mehr lieferbar

10 Feder, Kupplungsnabe 00M12502076 Nicht mehr lieferbar

• 00M12502076 Feder, Kupplungsnabe
  Nicht mehr lieferbar

11 Getriebe, Primärantrieb 00M12502145 Nicht mehr lieferbar

• 00M12502145 Getriebe, Primärantrieb
  Nicht mehr lieferbar

12 Waschmaschine 00M12502190 Nicht mehr lieferbar

• 00M12502190 Waschmaschine
  Nicht mehr lieferbar

13 Mutter(1ee) 00M12502185 Nicht mehr lieferbar

• 00M12502185 Mutter(1ee)
  Nicht mehr lieferbar

14 Unterlegscheibe, konische Feder (2tv) 00M12502199 Nicht mehr lieferbar

• 00M12502199 Unterlegscheibe, konische Feder (2tv)
  Nicht mehr lieferbar

15 Waschmaschine 00M12502195 Nicht mehr lieferbar

• 00M12502195 Waschmaschine
  Nicht mehr lieferbar

16 Waschmaschine 00M12502202 Nicht mehr lieferbar

• 00M12502202 Waschmaschine
  Nicht mehr lieferbar

17 Mutter (2rh) 00M12502181 Nicht mehr lieferbar

• 00M12502181 Mutter (2rh)
  Nicht mehr lieferbar

18 Platte, drücken 00M12502030 Nicht mehr lieferbar

• 00M12502030 Platte, drücken
  Nicht mehr lieferbar

19 Stange, drücken 00M12502029 Nicht mehr lieferbar

• 00M12502029 Stange, drücken
  Nicht mehr lieferbar

20 Waschmaschine 00M12502248 Nicht mehr lieferbar

• 00M12502248 Waschmaschine
  Nicht mehr lieferbar

21 Mutter (89w) 00M12502289 Nicht mehr lieferbar

• 00M12502289 Mutter (89w)
  Nicht mehr lieferbar

22 Ball 00M12502281 Nicht mehr lieferbar

• 00M12502281 Ball
  Nicht mehr lieferbar

23 Stange, drücken 2 00M12502118 Nicht mehr lieferbar

• 00M12502118 Stange, drücken 2
  Nicht mehr lieferbar

24 Druckhebel kpl 00M12502075 Nicht mehr lieferbar

• 00M12502075 Druckhebel kpl
  Nicht mehr lieferbar

25 Rückholfeder 00M12502239 Nicht mehr lieferbar

• 00M12502239 Rückholfeder
  Nicht mehr lieferbar

26 Waschmaschine 00M12502192 Nicht mehr lieferbar

• 00M12502192 Waschmaschine
  Nicht mehr lieferbar

27 Öldichtung 00M12502256 Nicht mehr lieferbar

• 00M12502256 Öldichtung
  Nicht mehr lieferbar

28 Lager, zylindrisch (3r3) 00M12502276 Nicht mehr lieferbar

• 00M12502276 Lager, zylindrisch (3r3)
  Nicht mehr lieferbar

29 Achse, Hauptachse 00M12502113 Nicht mehr lieferbar

• 00M12502113 Achse, Hauptachse
  Nicht mehr lieferbar

30 Zahnrad, 2. Ritzel 00M12502077 Nicht mehr lieferbar

• 00M12502077 Zahnrad, 2. Ritzel
  Nicht mehr lieferbar

31 Zahnrad, 3. Ritzel (3.) 00M12502078 Nicht mehr lieferbar

• 00M12502078 Zahnrad, 3. Ritzel (3.)
  Nicht mehr lieferbar

32 Zahnrad, 5. Ritzel 00M12502079 Nicht mehr lieferbar

• 00M12502079 Zahnrad, 5. Ritzel
  Nicht mehr lieferbar

33 Gang, 6. Ritzel 00M12502112 Nicht mehr lieferbar

• 00M12502112 Gang, 6. Ritzel
  Nicht mehr lieferbar

34 Waschmaschine 00M12502196 Nicht mehr lieferbar

• 00M12502196 Waschmaschine
  Nicht mehr lieferbar

35 Seeger 00M12502277 Nicht mehr lieferbar

• 00M12502277 Seeger
  Nicht mehr lieferbar

36 Lager 00M12502269 Nicht mehr lieferbar

• 00M12502269 Lager
  Nicht mehr lieferbar

37 Lager, zylindrisch (2tv) 00M12502275 Nicht mehr lieferbar

• 00M12502275 Lager, zylindrisch (2tv)
  Nicht mehr lieferbar

38 Achse, Antrieb 00M12502083 Nicht mehr lieferbar

• 00M12502083 Achse, Antrieb
  Nicht mehr lieferbar

39 Gang, 1. Rad 00M12502048 Nicht mehr lieferbar

• 00M12502048 Gang, 1. Rad
  Nicht mehr lieferbar

40 Gang, 2. Rad 00M12502080 Nicht mehr lieferbar

• 00M12502080 Gang, 2. Rad
  Nicht mehr lieferbar

41 Gang, 3. Rad 00M12502081 Nicht mehr lieferbar

• 00M12502081 Gang, 3. Rad
  Nicht mehr lieferbar

42 Gang, 4. Rad 00M12502130 Nicht mehr lieferbar

• 00M12502130 Gang, 4. Rad
  Nicht mehr lieferbar

43 Gang, 5. Rad 00M12502082 Nicht mehr lieferbar

• 00M12502082 Gang, 5. Rad
  Nicht mehr lieferbar

44 Gang, 6. Rad 00M12502131 Nicht mehr lieferbar

• 00M12502131 Gang, 6. Rad
  Nicht mehr lieferbar

45 Waschmaschine 00M12502193 Nicht mehr lieferbar

• 00M12502193 Waschmaschine
  Nicht mehr lieferbar

46 Seeger 00M12502313 Nicht mehr lieferbar

• 00M12502313 Seeger
  Nicht mehr lieferbar

47 Waschmaschine 00M12502200 Nicht mehr lieferbar

• 00M12502200 Waschmaschine
  Nicht mehr lieferbar

48 Seeger 00M12502278 Nicht mehr lieferbar

• 00M12502278 Seeger
  Nicht mehr lieferbar

49 Waschmaschine 00M12502197 Nicht mehr lieferbar

• 00M12502197 Waschmaschine
  Nicht mehr lieferbar

50 Lager, R-B 6202 35 mm 45 g Ky 00M12502267 Nicht mehr lieferbar

• 00M12502267 Lager, R-B 6202 35 mm 45 g Ky
  Nicht mehr lieferbar

51 Lager (2xj) 00M12502271 Nicht mehr lieferbar

• 00M12502271 Lager (2xj)
  Nicht mehr lieferbar

52 Öldichtung 00M12502253 Nicht mehr lieferbar

• 00M12502253 Öldichtung
  Nicht mehr lieferbar

53 Kragen(3 Mrd.) 00M12502214 Nicht mehr lieferbar

• 00M12502214 Kragen(3 Mrd.)
  Nicht mehr lieferbar

54 Abtriebsritzel 16t 00M12502126 Nicht mehr lieferbar

• 00M12502126 Abtriebsritzel 16t
  Nicht mehr lieferbar

55 Waschmaschine 00M12502204 Nicht mehr lieferbar

• 00M12502204 Waschmaschine
  Nicht mehr lieferbar

56 Mutter (1l8) Auf Bestellung 00M12502186

•

  Mutter Piaggio Group · 00M12502186 Auf Bestellung

  € 24,41

  In den Warenkorb

57 Platte, Deckel 00M12502161 Nicht mehr lieferbar

• 00M12502161 Platte, Deckel
  Nicht mehr lieferbar

58 Schrauben 00M12502179 Nicht mehr lieferbar

• 00M12502179 Schrauben
  Nicht mehr lieferbar

59 Schaltnockenbaugruppe Auf Bestellung 00M12502132

•

  Schaltgabeltrommel Piaggio Group · 00M12502132 Auf Bestellung

  € 284,35

  In den Warenkorb

60 Stopperhebel kpl 00M12502084 Nicht mehr lieferbar

• 00M12502084 Stopperhebel kpl
  Nicht mehr lieferbar

61 Rückholfeder 00M12502240 Nicht mehr lieferbar

• 00M12502240 Rückholfeder
  Nicht mehr lieferbar

62 Schrauben 00M12502324 Nicht mehr lieferbar

• 00M12502324 Schrauben
  Nicht mehr lieferbar

63 Gabelschaltung (1) 00M12502162 Nicht mehr lieferbar

• 00M12502162 Gabelschaltung (1)
  Nicht mehr lieferbar

64 Gabelschaltung (2) 00M12502042 Nicht mehr lieferbar

• 00M12502042 Gabelschaltung (2)
  Nicht mehr lieferbar

65 Gabelschaltung (3) 00M12502163 Nicht mehr lieferbar

• 00M12502163 Gabelschaltung (3)
  Nicht mehr lieferbar

66 Stange, Schaltgabelführung 1 00M12502164 Nicht mehr lieferbar

• 00M12502164 Stange, Schaltgabelführung 1
  Nicht mehr lieferbar

67 Stange, Schaltgabelführung 2 00M12502085 Nicht mehr lieferbar

• 00M12502085 Stange, Schaltgabelführung 2
  Nicht mehr lieferbar

68 Seeger 00M12502312 Nicht mehr lieferbar

• 00M12502312 Seeger
  Nicht mehr lieferbar

69 Schaltwelle kpl 00M12502003 Nicht mehr lieferbar

• 00M12502003 Schaltwelle kpl
  Nicht mehr lieferbar

70 Öldichtung AP8520117 Nicht mehr lieferbar

• AP8520117 Öldichtung
  Nicht mehr lieferbar

71 Rückholfeder 00M12502241 Nicht mehr lieferbar

• 00M12502241 Rückholfeder
  Nicht mehr lieferbar

72 Seeger 00M12502311 Nicht mehr lieferbar

• 00M12502311 Seeger
  Nicht mehr lieferbar

73 Gangwechselpedal 00H02707421 Nicht mehr lieferbar

• 00H02707421 Gangwechselpedal
  Nicht mehr lieferbar

74 Stifthebelwechsel 00H02700241 Nicht mehr lieferbar

• 00H02700241 Stifthebelwechsel
  Nicht mehr lieferbar

75 Buchse 00H02703581 Nicht mehr lieferbar

• 00H02703581 Buchse
  Nicht mehr lieferbar

76 Schrauben Verfügbar 00004062200

•

  Inbusschraube Piaggio Group · 00004062200 Verfügbar

  € 1,54

  In den Warenkorb

77 Nuss Verfügbar 00000023060

•

  Mutter M6 Piaggio Group · 00000023060 Verfügbar

  € 0,99

  In den Warenkorb

78 Schaltwellenstange 00H02701471 Nicht mehr lieferbar

• 00H02701471 Schaltwellenstange
  Nicht mehr lieferbar

79 Schaltwellengabel Verfügbar 00067061201

•

  Achse Piaggio Group · 00067061201 Verfügbar

  € 8,83

  In den Warenkorb

80 Mutter M6x100 Verfügbar 00000021060

•

  Mutter Piaggio Group · 00000021060 Verfügbar

  € 1,48

  In den Warenkorb

82 Teil auswählen.ändern Auf Bestellung 00H02702811

•

  Bolzen Piaggio Group · 00H02702811 Auf Bestellung

  € 19,57

  In den Warenkorb

83 Bewachen Verfügbar 00H02701271

•

  Pedalgummi Piaggio Group · 00H02701271 Verfügbar

  € 7,59

  In den Warenkorb
