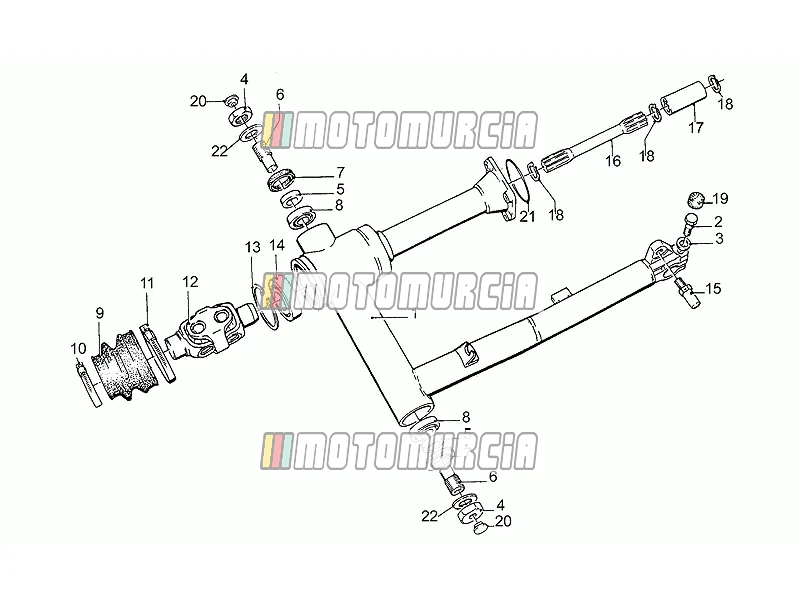

Explosionszeichnung — Schwinge

Produkte

1 Schwingarm GU28540200 Nicht mehr lieferbar

• GU28540200 Schwingarm
  Nicht mehr lieferbar

2 Schrauben Auf Bestellung GU98052535

•

  Schraube Piaggio Group · GU98052535 Auf Bestellung

  € 2,24

  In den Warenkorb

3 Unterlegscheibe 10,2x18x2 Verfügbar GU95004210

•

  Unterlegscheibe Piaggio Group · GU95004210 Verfügbar

  € 1,26

  In den Warenkorb

4 Nuss GU14547800 Nicht mehr lieferbar

• GU14547800 Nuss Benötigte Menge: 2
  Nicht mehr lieferbar

5 Abstandhalter GU12547200 Nicht mehr lieferbar

• GU12547200 Abstandhalter Benötigte Menge: 2
  Nicht mehr lieferbar

6 Stift Auf Bestellung GU14547001

•

  Bolzen Piaggio Group · GU14547001 · Benötigte Menge: 2 Auf Bestellung

  € 87,93

  In den Warenkorb

7 Dichtung GU90403040 Nicht mehr lieferbar

• GU90403040 Dichtung Benötigte Menge: 2
  Nicht mehr lieferbar

8 Lager GU92249217 Nicht mehr lieferbar

• GU92249217 Lager Benötigte Menge: 2
  Nicht mehr lieferbar

9 Schutzkragen Verfügbar GU18548000

•

  Muffe Piaggio Group · GU18548000 Verfügbar

  € 44,08

  In den Warenkorb

10 Klemme Auf Bestellung GU93305060

•

  Schelle 60x62x10 mm Piaggio Group · GU93305060 Auf Bestellung

  € 14,24

  In den Warenkorb

11 Klemme GU93305078 Nicht mehr lieferbar

• GU93305078 Klemme
  Nicht mehr lieferbar

12 Kupplung GU30328031 Nicht mehr lieferbar

• GU30328031 Kupplung
  Nicht mehr lieferbar

13 Seeger Verfügbar GU90272062

•

  Seegerring Piaggio Group · GU90272062 Verfügbar

  € 2,76

  In den Warenkorb

14 Lager Auf Bestellung GU92204230

•

  Kugellager 30x62x16 mm Piaggio Group · GU92204230 Auf Bestellung

  € 71,73

  In den Warenkorb

15 Stift GU29541850 Nicht mehr lieferbar

• GU29541850 Stift
  Nicht mehr lieferbar

16 Antriebswelle GU28326350 Nicht mehr lieferbar

• GU28326350 Antriebswelle
  Nicht mehr lieferbar

17 Schlauch GU12327700 Nicht mehr lieferbar

• GU12327700 Schlauch
  Nicht mehr lieferbar

18 Sprengring Verfügbar GU90271020

•

  Sprengring Piaggio Group · GU90271020 · Benötigte Menge: 3 Verfügbar

  € 1,02

  In den Warenkorb

19 Abdeckung GU14498550 Nicht mehr lieferbar

• GU14498550 Abdeckung
  Nicht mehr lieferbar

20 Abdeckung Verfügbar GU93180105

•

  Deckel Piaggio Group · GU93180105 · Benötigte Menge: 2 Verfügbar

  € 2,26

  In den Warenkorb

21 Dichtung 58,42x2,62 Verfügbar GU90706584

•

  Dichtring 58,42x2,62 mm Piaggio Group · GU90706584 Verfügbar

  € 2,13

  In den Warenkorb

22 Waschmaschine GU95007208 Nicht mehr lieferbar

• GU95007208 Waschmaschine Benötigte Menge: 2
  Nicht mehr lieferbar
