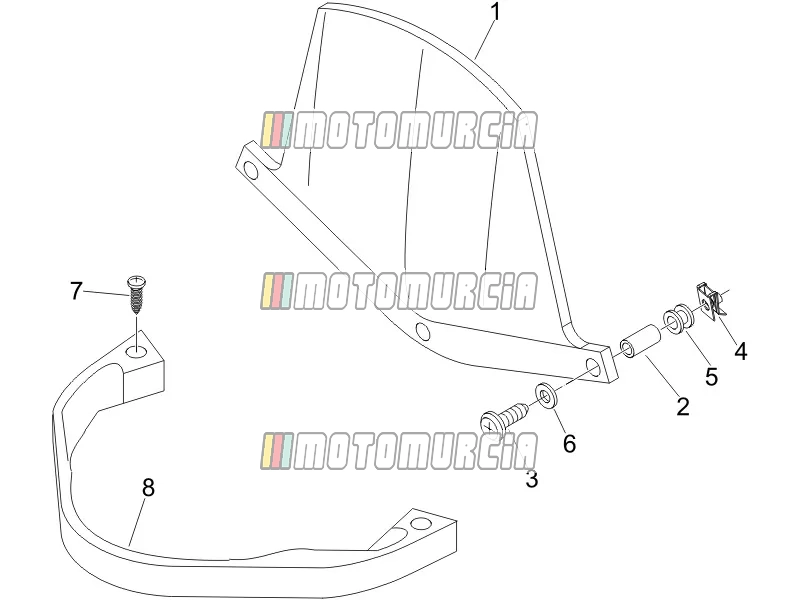

Explosionszeichnung — Windschutzscheibe - Glas

‹ Zurück zum Modell

Piaggio Beverly 125 Sport 2008

Piaggio Beverly 125 Sport 2008

Windschutzscheibe - Glas

Produkte

1 Windschutzscheibe 624559 Nicht mehr lieferbar

624559 Windschutzscheibe
Nicht mehr lieferbar

2 Abstandhalter Auf Lager 598288

Distanzstück Piaggio Group · 598288 · Benötigte Menge: 3 Auf Lager

€ 1,26

3 Schrauben Auf Lager 271891

Schraube M6x30 Piaggio Group · 271891 · Benötigte Menge: 3 Auf Lager

€ 1,59

4 Clipmuttern (M6) Auf Lager 254485

Blechmutter Piaggio Group · 254485 · Benötigte Menge: 3 Auf Lager

€ 2,04

5 Unterlage Auf Lager 217163

Puffer Piaggio Group · 217163 · Benötigte Menge: 3 Auf Lager

€ 1,38

6 Waschmaschine Auf Lager 016673

Unterlegscheibe Piaggio Group · 016673 · Benötigte Menge: 6 Auf Lager

€ 0,99

7 Schrauben Auf Lager 270793

Schraube 3,8x16 mm Piaggio Group · 270793 · Benötigte Menge: 2 Auf Lager

€ 0,99

8 Windschutzscheibenrand 624560 Nicht mehr lieferbar

624560 Windschutzscheibenrand
Nicht mehr lieferbar
