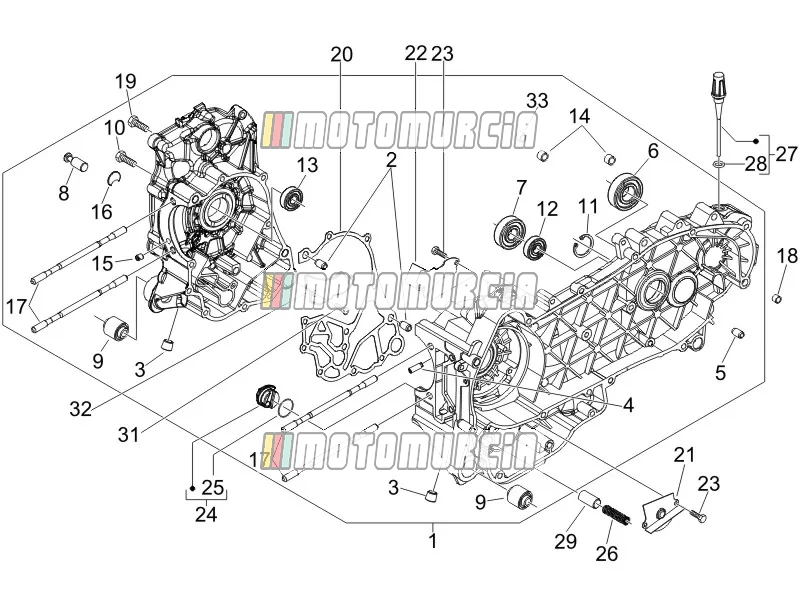

Explosionszeichnung — Kurbelgehäuse

‹ Zurück zum Modell
Piaggio Fly 125 2011 Piaggio Fly 125 2011
Kurbelgehäuse

Produkte

1 Kurbelgehäuse kpl CM1485075002 Nicht mehr lieferbar
  • CM1485075002 Kurbelgehäuse kpl
    Nicht mehr lieferbar
  • CM1485205001 Kurbelgehäuse kpl
    Nicht mehr lieferbar
2 Passstift Auf Lager B015956
  • Passhülse 9,5x15 Piaggio Group · B015956 · Benötigte Menge: 2 Auf Lager
    € 1,32
3 Abdeckung M12x1,5 Auf Lager B015433
4 Düse Auf Lager 484034
  • Düse Piaggio Group · 484034 Auf Lager
    € 8,58
5 Buchse Ø8xØ12x8 Auf Lager 431860
6 Lager Auf Lager 83018R
7 Lager Auf Lager 1A024412R
8 Federbefestigungsstift Auf Lager 483785
  • Bolzen Piaggio Group · 483785 Auf Lager
    € 5,78
9 Silentblock - Motorhalterung Auf Lager 486081
  • Silentblock Piaggio Group · 486081 · Benötigte Menge: 2 Auf Lager
    € 10,29
10 Schrauben Auf Lager B016425
11 Seeger Auf Lager B015959
12 Öldichtung Auf Lager 82878R
13 Öldichtung Auf Lager 82898R
14 Passstift Auf Lager B015957
  • Passhülse 11x8,1x10 Piaggio Group · B015957 · Benötigte Menge: 2 Auf Lager
    € 1,26
15 Düse d 1.1 Auf Lager 844582
  • Düse Piaggio Group · 844582 Auf Lager
    € 8,68
16 Tasse Auf Lager 840489
17 Stehbolzen 411295 Nicht mehr lieferbar
  • 411295 Stehbolzen Benötigte Menge: 4
    Nicht mehr lieferbar
18 Passstift Auf Lager 277916
  • Passhülse Piaggio Group · 277916 Auf Lager
    € 7,27
20 Dichtung - Kurbelgehäuse Auf Lager 875111
21 Unteres ?lschott Auf Lager 483767
22 Oberes Ölschott Auf Lager 485047
23 Schrauben Auf Lager 830061
24 Filtertüreinsatz Auf Lager 845861
  • Filtereinsatz Piaggio Group · 845861 Auf Lager
    € 11,27
25 O-Ring Auf Lager 431065
  • Dichtring Piaggio Group · 431065 Auf Lager
    € 1,21
26 Frühling Auf Lager 485655
  • Feder Piaggio Group · 485655 Auf Lager
    € 1,65
27 Vollständiger Ölmessstab Auf Lager 832130
  • Ölpeilstab Piaggio Group · 832130 Auf Lager
    € 6,34
28 Dichtungsring Auf Lager 827085
29 Öldruckventil Auf Lager 829661
  • Öldruckventil Piaggio Group · 829661 Auf Lager
    € 12,62
31 Schrauben Auf Lager 1A003111
  • Schraube M5x10 Piaggio Group · 1A003111 Auf Lager
    € 3,06
32 Platte Auf Bestellung 876657
  • Leitblech Piaggio Group · 876657 Auf Bestellung
    € 5,07
33 Passstift Auf Lager 484993
  • Passhülse 5x8 Piaggio Group · 484993 Auf Lager
    € 1,65
