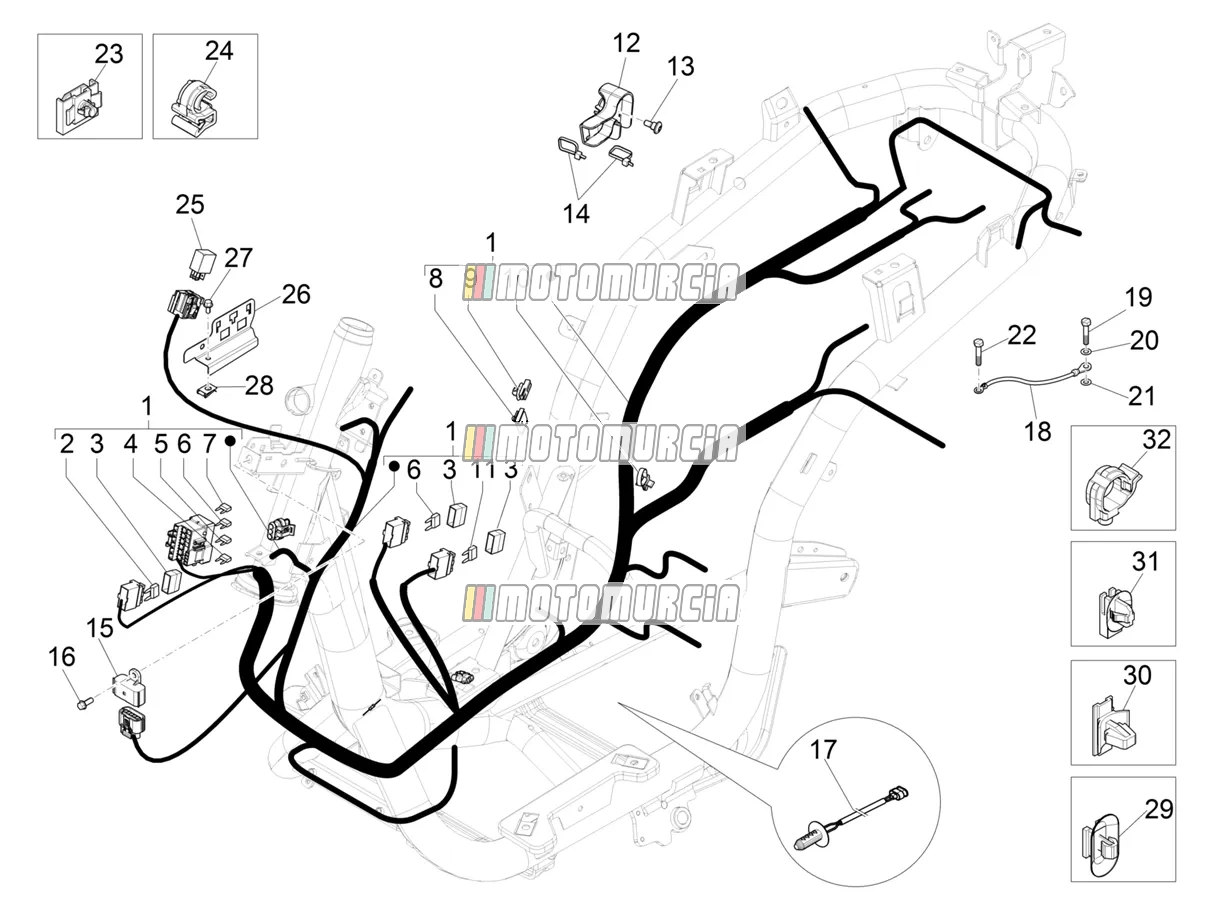

Explosionszeichnung — Hauptkabelbaum
‹ Zurück zum Modell
Piaggio Medley 150 ie ABS (E5) (APAC) 2021
Produkte
1 Chassis-Kabeleinheit Auf Lager
-
Kabelbaum Piaggio Group · 1D002740 Auf Lager€ 655,89
2 Sicherung 40a Auf Lager
-
Sicherung 40 A Piaggio Group · 640394 Auf Lager€ 4,51
3 Abdeckung Auf Lager
-
Deckel Piaggio Group · 290404 Auf Lager€ 9,08
4 Minisicherung 5a Auf Lager
-
Sicherung Mini, 5 A Piaggio Group · CM080904 Auf Lager€ 3,47
5 Minisicherung 7,5a Auf Lager
-
Sicherung 7,5 A Piaggio Group · CM080905 · Benötigte Menge: 2 Auf Lager€ 4,08
6 Minisicherung 10a Auf Lager
-
Sicherung Piaggio Group · CM080906 · Benötigte Menge: 2 Auf Lager€ 3,44
7 Minisicherung 25a Auf Bestellung
-
Lamellensicherung 25 A Piaggio Group · CM080909 Auf Bestellung€ 4,19
8 Steckerfeder Auf Lager
-
Clip Piaggio Group · 641599 Auf Lager€ 4,01
9 Klemme Auf Lager
-
Clip Piaggio Group · 1D000129 Auf Lager€ 2,27
10 Kabelclip Auf Lager
-
Schelle Piaggio Group · 1D001143 · Benötigte Menge: 6 Auf Lager€ 1,45
11 10 - Sicherung (15a) Auf Lager
-
Sicherung 15 A Piaggio Group · 290860 · Benötigte Menge: 2 Auf Lager€ 2,86
12 Kabelbaumhalterung Auf Lager
-
Kabelführung Piaggio Group · 1D001287 Auf Lager€ 2,77
13 Schrauben Auf Lager
-
Schraube Piaggio Group · CM179202 Auf Lager€ 1,48
14 Verschlussband L=180mm Auf Lager
-
Kabelbinder schwarz, Länge: 18,0cm Piaggio Group · 145298 · Benötigte Menge: 2 Auf Lager€ 1,43
15 Abdeckung Auf Lager
-
Deckel Piaggio Group · 1D002621 Auf Lager€ 15,37
16 Schrauben Auf Lager
-
Schraube mit Flansch M6x16 Piaggio Group · B016777 Auf Lager€ 1,48
17 Umgebungstemperatursensor Auf Lager
-
Temperaturfühler Luft Piaggio Group · 581142 Auf Lager€ 33,66
18 Erdgeflecht Auf Lager
-
Massekabel Piaggio Group · 581309 Auf Lager€ 15,74
19 Schrauben Auf Lager
-
Sechskantschraube Piaggio Group · 641204 Auf Lager€ 1,45
20 Waschmaschine Auf Lager
-
Unterlegscheibe 6,4x11,8x1 mm Piaggio Group · 016406 Auf Lager€ 1,79
21 Waschmaschine Auf Lager
-
Unterlegscheibe 6,4x12x1 mm Piaggio Group · 003056 Auf Lager€ 1,84
22 Schrauben Auf Lager
-
Schraube M6x35 Piaggio Group · 1A000348 Auf Lager€ 2,12
24 4 - Blattkantenfeder Auf Lager
-
Schelle Piaggio Group · CM013203 Auf Lager€ 3,18
25 Mikrorelais mit Widerstand 12V 30A/10A (12V 30A/10A) Auf Lager
-
Mikrorelais mit Widerstand 12 V, 30/10 A Piaggio Group · 1D001636 Auf Lager€ 5,01
26 Halterung für Elektrogeräte Auf Bestellung
-
Halterung Piaggio Group · 1B006816 Auf Bestellung€ 4,95
27 Schrauben Auf Lager
-
Schraube mit Flansch Piaggio Group · 484123 Auf Lager€ 0,99
28 Clipmuttern Auf Lager
-
Blechmutter M5 Piaggio Group · 248419 Auf Lager€ 2,35
29 Molletta Auf Lager
-
Clip Piaggio Group · B005629 Auf Lager€ 4,48
30 Feder für Stecker Auf Lager
-
Schelle Piaggio Group · 639560 · Benötigte Menge: 5 Auf Lager€ 4,59
32 6 - Rückschlagfeder l=23 Auf Lager
-
Schelle Länge: 23mm Piaggio Group · CM006908 Auf Lager€ 5,64
