Explosionszeichnung — Versorgungssystem

‹ Zurück zum Modell

Piaggio MP3 500 LT Business 2016

Piaggio MP3 500 LT Business 2016

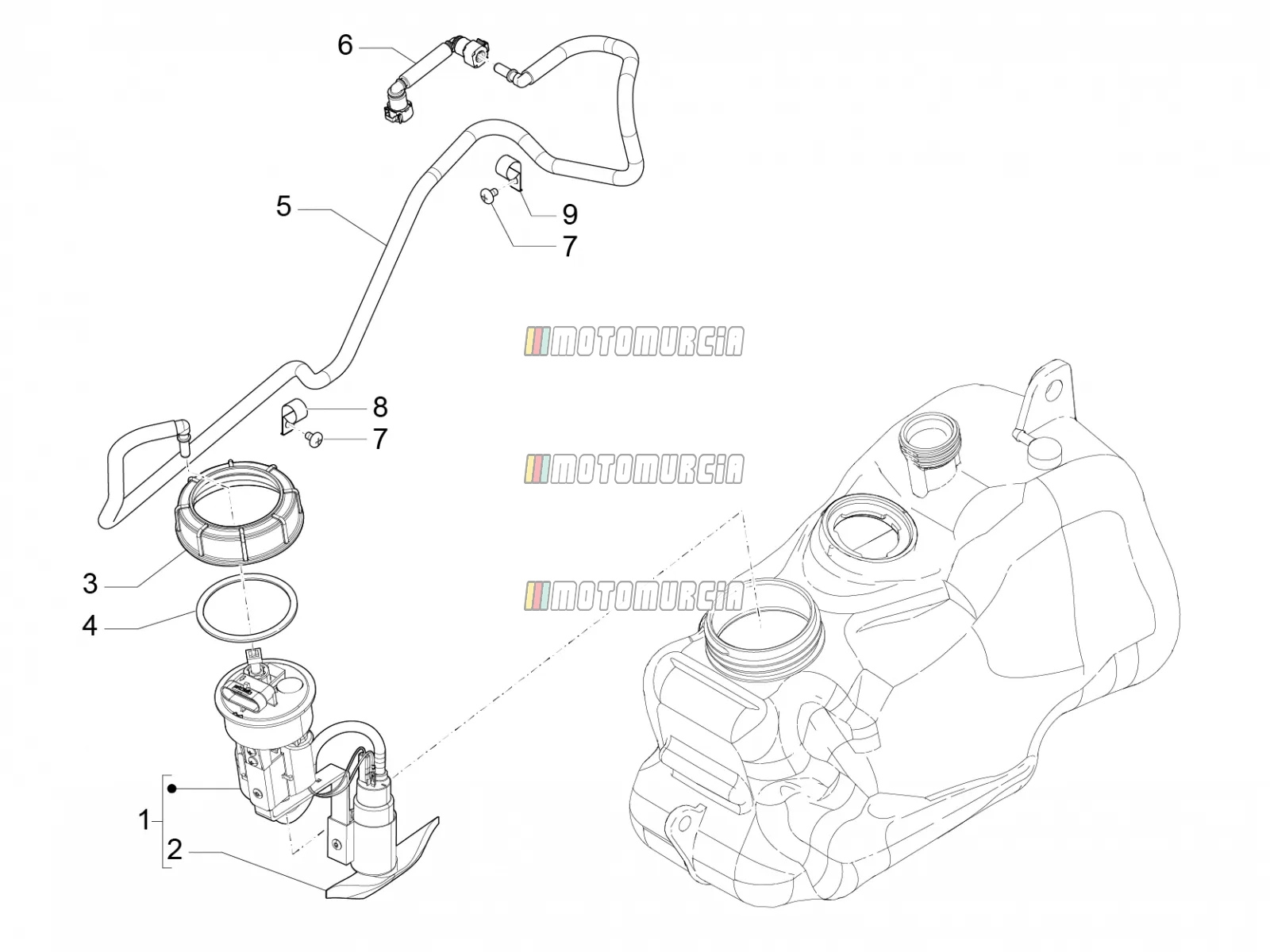

Versorgungssystem

Produkte

1 Kraftstoffpumpe Auf Lager 640315

Benzinpumpe Piaggio Group · 640315 Auf Lager

€ 631,00

2 Kraftstofffilter Auf Lager 639455

Benzinfilter Piaggio Group · 639455 Auf Lager

€ 103,33

3 Ringmutter Auf Lager 576546

Tankdeckel Piaggio Group · 576546 Auf Lager

€ 8,40

4 Dichtung Auf Lager 656003

Dichtung Piaggio Group · 656003 Auf Lager

€ 26,78

5 Kraftstoffleitung 1B001316 Nicht mehr lieferbar

1B001316 Kraftstoffleitung
Nicht mehr lieferbar

6 Kraftstoffschlauch Auf Lager 1B001315

Benzinleitung Piaggio Group · 1B001315 Auf Lager

€ 79,84

7 Schrauben Auf Lager 959614

Schraube M6x10 Piaggio Group · 959614 · Benötigte Menge: 4 Auf Lager

€ 8,00

8 Kabelclip Auf Bestellung 1B001321

Schelle Piaggio Group · 1B001321 · Benötigte Menge: 3 Auf Bestellung

€ 4,74

9 Schlauchschelle Auf Bestellung 675510

Schelle Piaggio Group · 675510 · Benötigte Menge: 2 Auf Bestellung

€ 4,44
