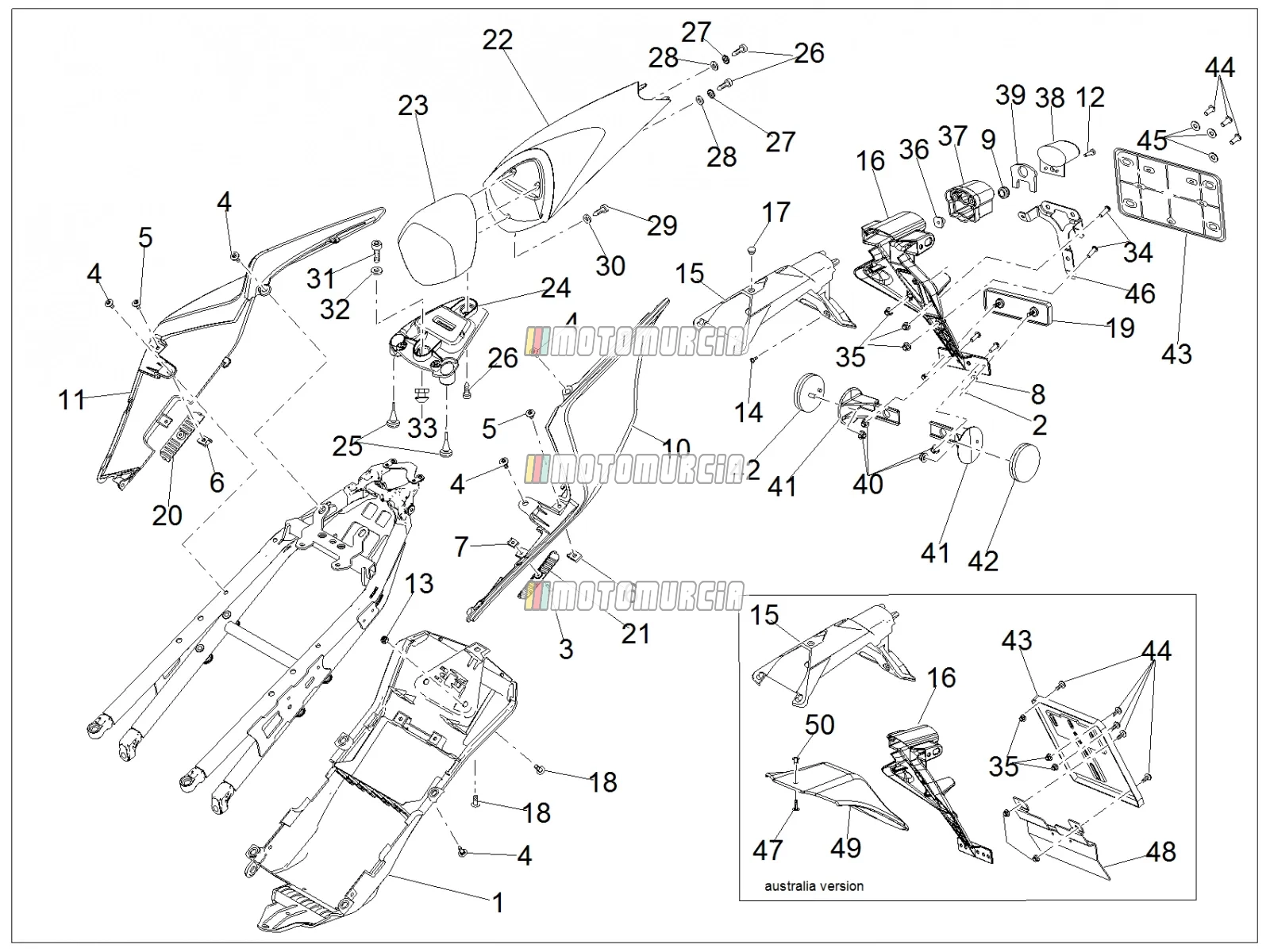

Explosionszeichnung — Hinterer Körper
‹ Zurück zum Modell
Aprilia RSV4 1000 RR ABS 2015
Produkte
1 Sattelstütze. untere Verriegelung Verfügbar
-
Sitzunterverkleidung Piaggio Group · 858836 Verfügbar€ 41,06
2 Nuss Verfügbar
-
Mutter M4 Piaggio Group · AP8150204 · Benötigte Menge: 2 Verfügbar€ 2,18
3 Schrauben Verfügbar
-
Schraube M4x14 Piaggio Group · AP8121184 · Benötigte Menge: 2 Verfügbar€ 1,32
4 Schrauben Verfügbar
-
Schraube Piaggio Group · 2B014101 · Benötigte Menge: 8 Verfügbar€ 3,78
5 Schraube (M5x10) Verfügbar
-
Schraube M5x10 Piaggio Group · AP8150538 · Benötigte Menge: 2 Verfügbar€ 2,35
6 Clipmuttern (M5) Verfügbar
-
Blechmutter M5 Piaggio Group · AP8102375 · Benötigte Menge: 2 Verfügbar€ 2,47
7 Clip m4 (m4) Verfügbar
-
Blechmutter M4 Piaggio Group · AP8102381 · Benötigte Menge: 2 Verfügbar€ 4,51
8 Unterlegscheibe (4,3x9x0,8) Verfügbar
-
Ausgleichscheibe 4,3x9x0,8 mm Piaggio Group · AP8150158 · Benötigte Menge: 2 Verfügbar€ 1,48
9 Abstandshalter aus Gummi Verfügbar
-
Puffer Piaggio Group · AP8112600 Verfügbar€ 4,20
10 Linke Heckverkleidung Auf Bestellung
-
Seitenverkleidung, mit Dekor links, silber, Suffix: H4_grau matt 760/B Piaggio Group · 2H001060000H4 Auf Bestellung€ 256,57
-
Seitenverkleidung, mit Dekor links, schwarz, matt Piaggio Group · 2H000852000XHD Auf Bestellung€ 205,25
11 Rechte Heckverkleidung, grau
-
2H000851000XHD Rechte Heckverkleidung, grauNicht mehr lieferbar
-
Seitenverkleidung, mit Dekor rechts, silber, Suffix: H4_grau matt 760/B Piaggio Group · 2H001059000H4 Auf Bestellung€ 256,57
12 Schrauben Verfügbar
-
Schraube M5x20 Piaggio Group · AP8152329 · Benötigte Menge: 2 Verfügbar€ 2,18
13 Nuss Verfügbar
-
Bundmutter M6, selbstsichernd Piaggio Group · AP8152299 · Benötigte Menge: 2 Verfügbar€ 2,18
14 Schrauben Verfügbar
-
Gewindeschraube 3,9x14 mm, Edelstahl Piaggio Group · AP8150413 · Benötigte Menge: 4 Verfügbar€ 1,69
15 Kennzeichen Auf Bestellung
-
Kennzeichenträger Piaggio Group · 2B001552 Auf Bestellung€ 25,57
16 Kennzeichen Verfügbar
-
Kennzeichenträger Piaggio Group · 897482 Verfügbar€ 36,45
17 Abdeckung Verfügbar
-
Deckel Piaggio Group · 894657 Verfügbar€ 2,55
18 Schraube (m6x16) Verfügbar
-
Schraube M6 Piaggio Group · 575249 · Benötigte Menge: 3 Verfügbar€ 0,99
19 Rückstrahler Verfügbar
-
Rückstrahler Piaggio Group · AP8112916 Verfügbar€ 13,38
20 Netzpaneel (r) Verfügbar
-
Gitter, rechts Piaggio Group · 893108 Verfügbar€ 5,80
21 Netzpaneel (l) Verfügbar
-
Gitter, links Piaggio Group · 893109 Verfügbar€ 11,47
22 Sattelbezug Auf Bestellung
-
Sitzabdeckung, mit Dekor schwarz, Suffix: XN6_schwarz matt 168 Piaggio Group · 2H001061000XN6 Auf Bestellung€ 35,51
-
2H000853000XN6 Sattelbezug, schwarzNicht mehr lieferbar
23 Kissen Verfügbar
-
Sitzbank Piaggio Group · 893112 Verfügbar€ 91,00
24 Sattelbezugbasis Verfügbar
-
Platte Piaggio Group · 858838 Verfügbar€ 8,69
25 Dämpfer Verfügbar
-
Anschlaggummi Piaggio Group · AP8220238 · Benötigte Menge: 2 Verfügbar€ 3,18
27 Unterlegscheibe f?r Wellen d5 (d5) Verfügbar
-
Wellscheibe Ø 5,00 mm Piaggio Group · AP8150450 · Benötigte Menge: 2 Verfügbar€ 2,47
28 Waschmaschine Verfügbar
-
Ausgleichscheibe 7x15x1,5 mm Piaggio Group · AP8120592 · Benötigte Menge: 2 Verfügbar€ 3,99
29 Schrauben Verfügbar
-
Gewindeschraube 2,9x12 mm, Edelstahl Piaggio Group · AP8150421 Verfügbar€ 2,18
30 Nylonscheibe Verfügbar
-
Unterlegscheibe Piaggio Group · AP8144565 Verfügbar€ 1,48
31 Schrauben Verfügbar
-
Schraube M4x10 Piaggio Group · AP8152043 Verfügbar€ 2,18
33 Stift Verfügbar
-
Bolzen Piaggio Group · 893259 Verfügbar€ 10,43
34 Schrauben Verfügbar
-
Schraube M5x12 Piaggio Group · AP8152267 · Benötigte Menge: 3 Verfügbar€ 2,54
36 Abstandhalter Verfügbar
-
Buchse Piaggio Group · 894566 Verfügbar€ 11,83
37 Verlängerung Auf Bestellung
-
Gehäuse Piaggio Group · 894900 Auf Bestellung€ 16,46
38 Lampenbaugruppe, Nummernschild Verfügbar
-
Kennzeichenbeleuchtung Piaggio Group · 85256R Verfügbar€ 3,64
39 Vibrationsdämpfender Gummi Verfügbar
-
Schwingungsdämpfer Piaggio Group · AP8117258 Verfügbar€ 8,86
40 Nuss
-
AP8152306 Nuss Benötigte Menge: 4Nicht mehr lieferbar
41 Reflektorhalterung Auf Bestellung
-
Halterung (USA) Piaggio Group · AP8134783 · Benötigte Menge: 2 Auf Bestellung€ 16,63
42 Rückstrahler, rot Verfügbar
-
Rückstrahler rot Piaggio Group · AP8224164 · Benötigte Menge: 2 Verfügbar€ 11,85
43 Kennzeichen Verfügbar
-
Kennzeichenträger Piaggio Group · 895914 Verfügbar€ 35,89
-
Kennzeichenträger (USA) Piaggio Group · AP8149034 Auf Bestellung€ 28,71
44 Schrauben Verfügbar
-
Schraube M6x15 Piaggio Group · AP8152108 · Benötigte Menge: 3 Verfügbar€ 2,18
45 Waschmaschine Verfügbar
-
Unterlegscheibe 6,4x15x1 mm Piaggio Group · AP8152181 · Benötigte Menge: 3 Verfügbar€ 0,99
46 Wartung Auf Bestellung
-
Halterung für Kennzeichenträger Piaggio Group · 894899 Auf Bestellung€ 30,73
48 Unterer hinterer Kotflügel Auf Bestellung
-
Kotflügel hinten, (AUS) Piaggio Group · 895488 Auf Bestellung€ 159,38
49 Oberer hinterer Kotflügel Auf Bestellung
-
Kotflügel hinten Piaggio Group · 895487 Auf Bestellung€ 167,77
50 Niete, weiblich Verfügbar
-
Buchse Piaggio Group · AP8144616 Verfügbar€ 4,20
