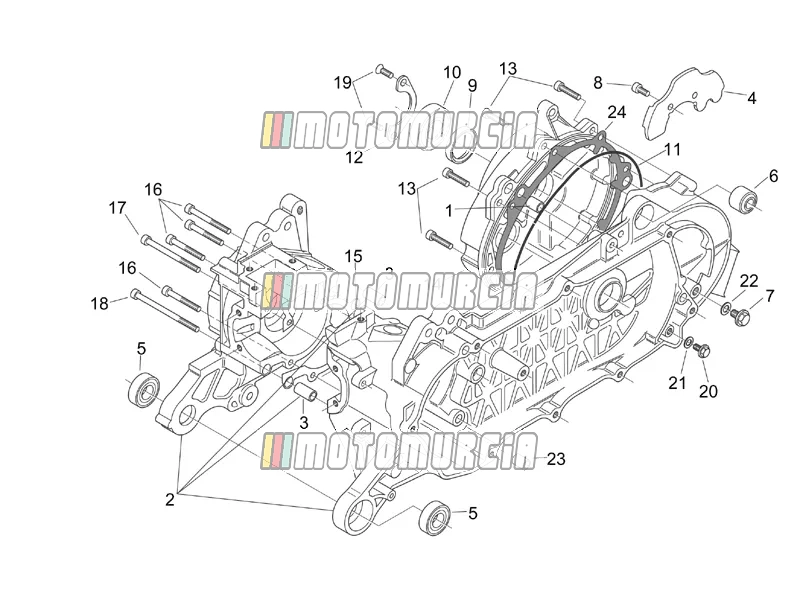

Explosionszeichnung — Kurbelgehäuse (Ditech)
‹ Zurück zum Modell
Aprilia SR 50 Di-Tech 2002
Produkte
1 Stift Auf Bestellung
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
Distanzstück Piaggio Group · AP3FCN000269 · Benötigte Menge: 2 Auf Bestellung · Versand in 2–4 Wochen€ 10,87
2 Kurbelgehäuse kpl
-
AP1BHA000624 Kurbelgehäuse kpl
- Ausführung 25 kW
- Ausführung volle Leistung
- Motor "DITECH" mit Benzindirekteinspritzung
3 Stift
-
AP3FCN000268 Stift Benötigte Menge: 2
- Motor "DITECH" mit Benzindirekteinspritzung
4 Antriebsplatte
-
AP3HAA000044 Antriebsplatte
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
5 Lager d17x35x10
-
AP4GAN000083 Lager d17x35x10
- Motor "DITECH" mit Benzindirekteinspritzung
6 Silent-Block Auf Bestellung
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
Silentblock Piaggio Group · AP3HAN000056 Auf Bestellung · Versand in 2–4 Wochen€ 25,98
7 Schrauben
-
AP4AUN000011 Schrauben
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
8 Schrauben
-
AP4ADN000013 Schrauben Benötigte Menge: 2
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
9 Öldichtung
-
AP3EBN000047 Öldichtung
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
10 Lager (22x50x14) Auf Bestellung
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
Kugellager Piaggio Group · AP4GAN000026 Auf Bestellung · Versand in 2–4 Wochen€ 35,55
11 O-Ring (2,4x161) Verfügbar
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
O-Ring 2,4x161 mm Piaggio Group · AP3EAN000048 Verfügbar · Versand in 3–5 Werktagen€ 6,07
12 Lagerbefestigungsplatte
-
AP3HAA000068 Lagerbefestigungsplatte
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
13 Schrauben Verfügbar
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
Schraube M6x25 Piaggio Group · AP4ADN000016 · Benötigte Menge: 8 Verfügbar · Versand in 3–5 Werktagen€ 2,49
14 Getriebedeckel
-
AP3HZA000152 Getriebedeckel
- Hinten Scheibenbremse
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
15 Dichtung
-
AP3HVA000160 Dichtung
- Motor "DITECH" mit Benzindirekteinspritzung
16 Schraube (m6x55) Verfügbar
-
Schraube M6x55 Piaggio Group · GU98620355 · Benötigte Menge: 4 Verfügbar · Versand in 3–5 Werktagen€ 1,74
17 Schrauben
-
AP4ADN000178 Schrauben
- Motor "DITECH" mit Benzindirekteinspritzung
18 Schrauben
-
AP4ADN000179 Schrauben
- Motor "DITECH" mit Benzindirekteinspritzung
19 Schrauben Verfügbar
-
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
Schraube Piaggio Group · AP4AHN000067 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 3,13
20 Schrauben
-
AP3AUN000062 Schrauben
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
21 Unterlegscheibendichtung Verfügbar
-
Dichtung Piaggio Group · AP9150351 Verfügbar · Versand in 3–5 Werktagen€ 1,48
22 Unterlegscheibe Verfügbar
-
Unterlegscheibe 8,2x12x1 mm Piaggio Group · 485703 Verfügbar · Versand in 3–5 Werktagen€ 1,25
23 Buchse
-
AP3QAA000039 Buchse
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
24 Papierdichtung
-
AP3NVA000627 Papierdichtung
- Motor "DITECH" mit Benzindirekteinspritzung
- Motor mit Vergaser
