Explosionszeichnung — Airbox

‹ Zurück zum Modell

Aprilia SX 125 2018

Aprilia SX 125 2018

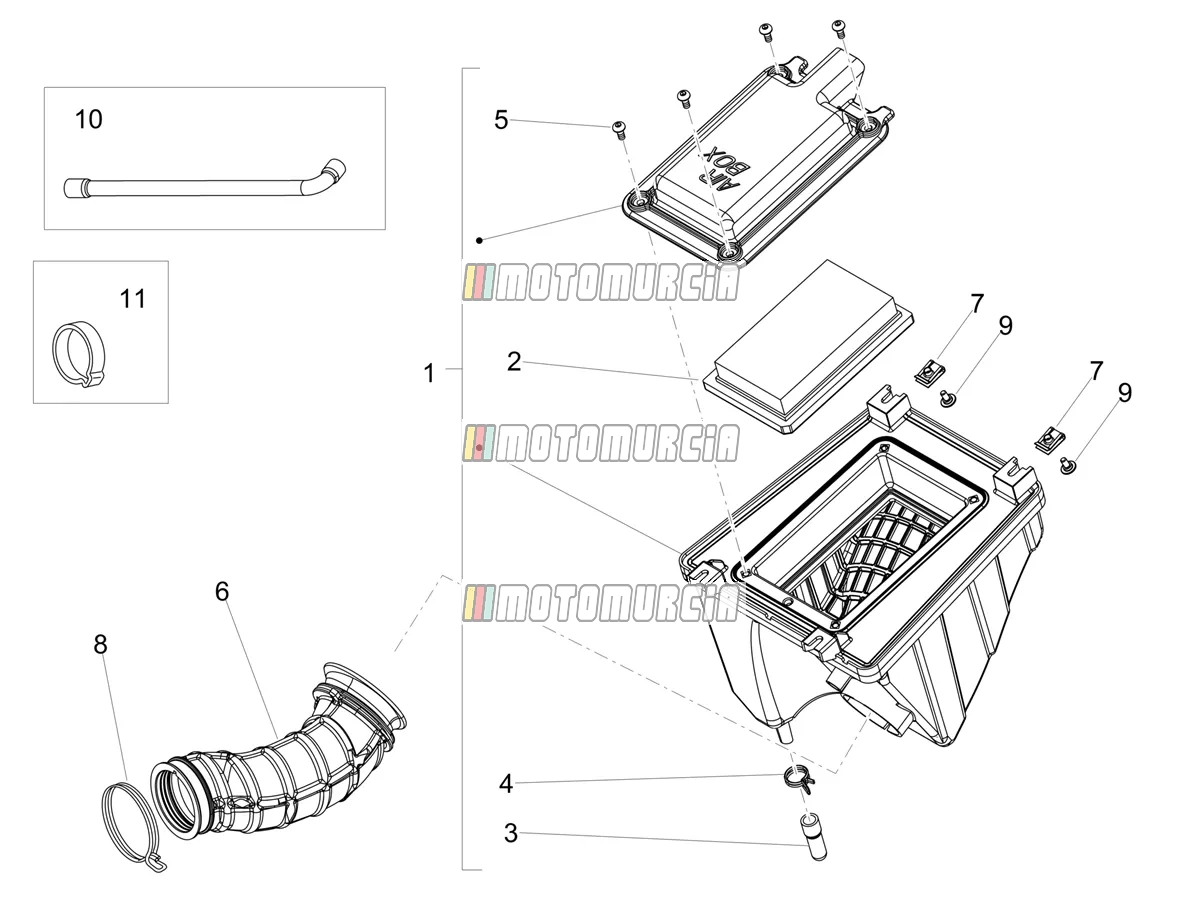

Airbox

Produkte

1 Luftfilterkasten Auf Lager 2B004169

Luftfilter komplett Piaggio Group · 2B004169 Auf Lager

€ 78,13

2 Luftfilter Auf Lager 861130

Luftfiltereinsatz Piaggio Group · 861130 Auf Lager

€ 35,80

3 Rohr Auf Lager 862403

Leitung Piaggio Group · 862403 Auf Lager

€ 9,41

4 Klemme Auf Lager 862404

Klemmfeder Piaggio Group · 862404 Auf Lager

€ 2,18

5 Schrauben Auf Lager 896174

Schraube M5x12 Piaggio Group · 896174 Auf Lager

€ 2,77

6 Schlauch Auf Lager 2R000394

Ansaugbalg Piaggio Group · 2R000394 Auf Lager

€ 30,92

7 Clipmuttern (M5) Auf Lager AP8102375

Blechmutter M5 Piaggio Group · AP8102375 Auf Lager

€ 2,47

8 Klemme Auf Lager AP8102401

Schelle zum Schrauben 50-70x8 mm Piaggio Group · AP8102401 Auf Lager

€ 20,74

9 Schrauben Auf Lager AP8152272

Schraube mit Flansch M5x12 Piaggio Group · AP8152272 Auf Lager

€ 2,18

10 Rohr Auf Lager 863320

Leitung Piaggio Group · 863320 Auf Lager

€ 27,18

11 Fehlende Beschreibung Auf Bestellung 2R000340

Schelle Piaggio Group · 2R000340 · Benötigte Menge: 2 Auf Bestellung

€ 3,09
