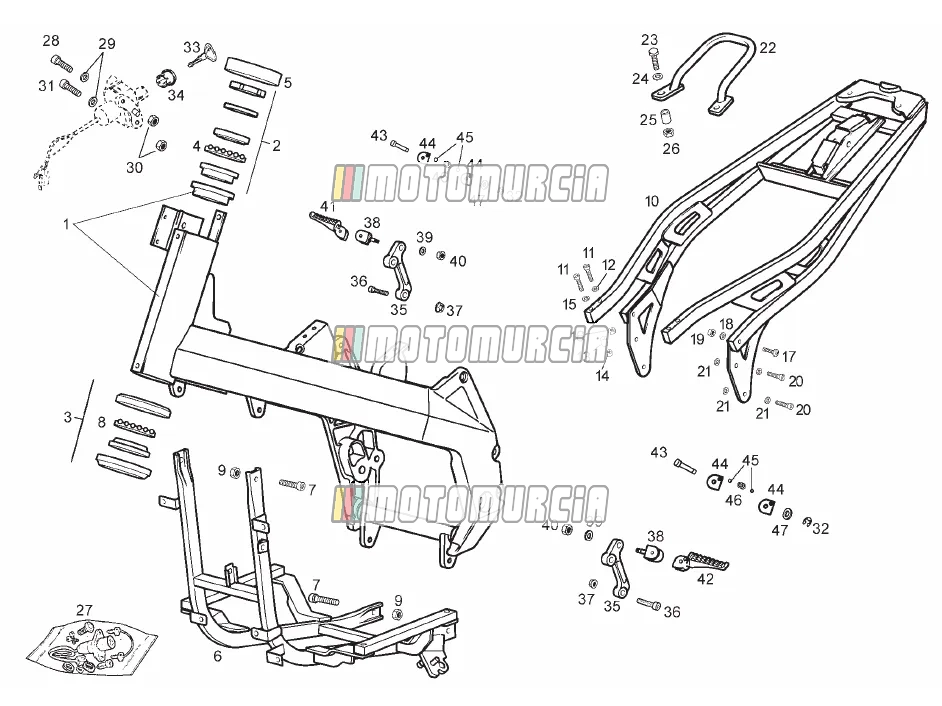

Explosionszeichnung — Rahmen
‹ Zurück zum Modell
Derbi GP1 125 2006
Produkte
1 Rahmen
-
8635585 RahmenNicht mehr lieferbar
2 Lenklager (oben) Auf Lager
-
Steuerlagersatz oben Piaggio Group · 65069345 Auf Lager€ 21,18
3 Lenklager (unten) Auf Lager
-
Steuerlagersatz unten Piaggio Group · 65007545 Auf Lager€ 31,01
4 Lenklager (oben) Auf Lager
-
Steuerlagersatz oben Piaggio Group · 65069345 Auf Lager€ 21,18
5 Staubschutz
-
00G00200761 StaubschutzNicht mehr lieferbar
6 Scto.subcha.anterior.gp1 250cc
-
00G00103941 Scto.subcha.anterior.gp1 250ccNicht mehr lieferbar
7 Schraube (m8x25) Auf Lager
-
Schraube M8x25 Piaggio Group · AP8150170 Auf Lager€ 5,13
8 Lenklager (unten) Auf Lager
-
Steuerlagersatz unten Piaggio Group · 65007545 Auf Lager€ 31,01
10 Scto.subchas.post.gp1 250cc 05
-
00G00102341 Scto.subchas.post.gp1 250cc 05Nicht mehr lieferbar
11 Schrauben Auf Lager
-
Schraube Piaggio Group · 00004184500 Auf Lager€ 9,68
12 Waschmaschine
-
00452080002 WaschmaschineNicht mehr lieferbar
16 Nuss Auf Lager
-
Mutter Piaggio Group · 00026008001 Auf Lager€ 2,69
17 Schrauben
-
00004184001 SchraubenNicht mehr lieferbar
18 Waschmaschine Auf Lager
-
Unterlegscheibe Piaggio Group · 00000033080 Auf Lager€ 1,44
20 Schrauben Auf Lager
-
Schraube M8x20 Piaggio Group · AP8150169 Auf Lager€ 1,88
21 Waschmaschine Auf Lager
-
Ausgleichscheibe Ø 8,00 mm Piaggio Group · 00402080001 Auf Lager€ 0,99
22 Handhaben
-
00G04902731A HandhabenNicht mehr lieferbar
23 Schrauben Auf Lager
-
Schraube Piaggio Group · 031120 Auf Lager€ 0,99
24 Unterlegscheibe D8 D125
-
00031008000 Unterlegscheibe D8 D125Nicht mehr lieferbar
25 Busch Auf Bestellung
-
Distanzstück Piaggio Group · 00G01403411 Auf Bestellung€ 4,11
26 Nuss Auf Bestellung
-
Mutter M8 Piaggio Group · 00000023080 Auf Bestellung€ 1,44
27 Cto.kit cerraduras gp1 250cc Auf Lager
-
Schlosssatz Piaggio Group · 00G05909251 Auf Lager€ 175,66
28 Schrauben Auf Lager
-
Schraube M6x20 Piaggio Group · AP8150044 Auf Lager€ 1,48
29 Waschmaschine Auf Lager
-
Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00402060001 Auf Lager€ 1,48
30 Nuss Auf Lager
-
Mutter M6 Piaggio Group · 00000023060 Auf Lager€ 0,99
31 Schraube (m6x22) Auf Lager
-
Schraube M6x22 Piaggio Group · 1A000352 Auf Lager€ 3,71
32 Seeger Auf Lager
-
Sicherungsring Piaggio Group · 00047030400 Auf Lager€ 0,99
33 Schlüsselrohling Auf Lager
-
Schlüsselrohling Piaggio Group · 00H01801411 Auf Lager€ 12,29
34 Fahrtrichtungsanzeiger
-
00G01500021 FahrtrichtungsanzeigerNicht mehr lieferbar
35 Sopte.estrb.dr.pasaj.gp1 250cc
-
00G00100711 Sopte.estrb.dr.pasaj.gp1 250ccNicht mehr lieferbar
36 Schrauben
-
00004283500 SchraubenNicht mehr lieferbar
38 Linke Unterstützung Auf Lager
-
Gelenk Piaggio Group · 00H02202301 Auf Lager€ 20,75
40 Nuss Auf Lager
-
Mutter M8 Piaggio Group · 00023108000 Auf Lager€ 5,67
41 Fußstütze rechts Auf Bestellung
-
Fußraste Piaggio Group · 00H01507091 Auf Bestellung€ 57,48
42 Fußstütze links Auf Lager
-
Fußraste Piaggio Group · 00H01507451 Auf Lager€ 57,48
43 Stift Auf Lager
-
Bolzen Piaggio Group · 00H04902311 Auf Lager€ 11,68
44 Fußstützenplatte Auf Lager
-
Plättchen Piaggio Group · 00H04903401 Auf Lager€ 1,91
45 Ball Auf Lager
-
Kugel Ø 6,00 mm Piaggio Group · 00000061061 Auf Lager€ 0,99
46 Frühling Auf Lager
-
Feder für Fußraste Piaggio Group · 00H04902291 Auf Lager€ 2,31
47 Waschmaschine Auf Lager
-
Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00D01200171 Auf Lager€ 1,48
