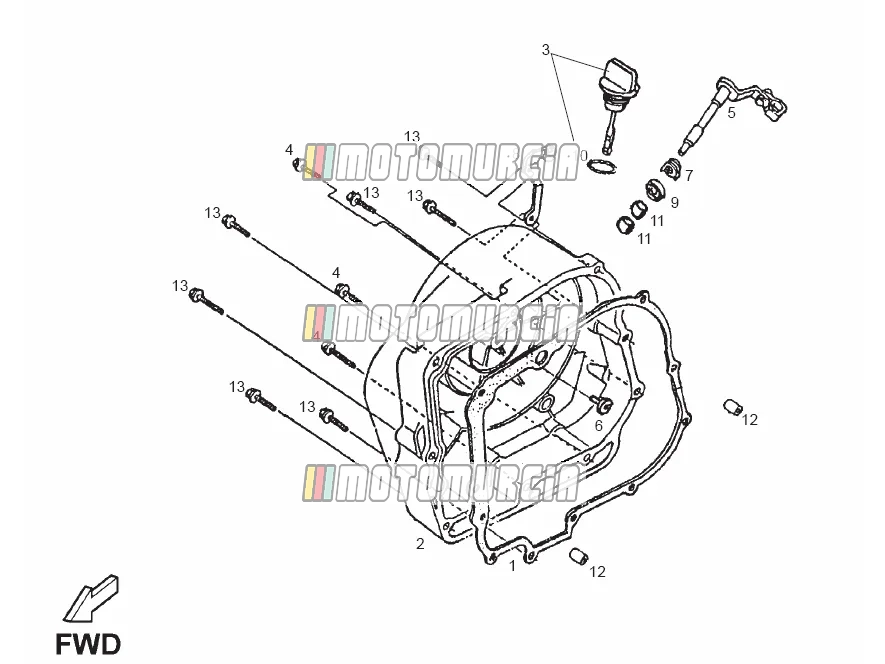

Explosionszeichnung — Gehäuse

‹ Zurück zum Modell

Derbi QUAD DXR 250 2004

Produkte

1 Dichtung, Kurbelgehäusedeckel 00Q25001067 Nicht mehr lieferbar

00Q25001067 Dichtung, Kurbelgehäusedeckel
Nicht mehr lieferbar

2 Abdeckung, rechts Kurbelgehäusekomp 00Q25001074 Nicht mehr lieferbar

00Q25001074 Abdeckung, rechts Kurbelgehäusekomp
Nicht mehr lieferbar

3 Messeinheit, Ölstand 00Q25001076 Nicht mehr lieferbar

00Q25001076 Messeinheit, Ölstand
Nicht mehr lieferbar

4 Bolzen, Flansch 6*50 00Q25001493 Nicht mehr lieferbar

00Q25001493 Bolzen, Flansch 6*50
Nicht mehr lieferbar

5 Kupplungshebel 00Q25001104 Nicht mehr lieferbar

00Q25001104 Kupplungshebel
Nicht mehr lieferbar

6 Druckplatte 00Q25001105 Nicht mehr lieferbar

00Q25001105 Druckplatte
Nicht mehr lieferbar

7 Feder, Kupplungshebel 00Q25001108 Nicht mehr lieferbar

00Q25001108 Feder, Kupplungshebel
Nicht mehr lieferbar

8 Halter, Kupplungsseil 00Q25001109 Nicht mehr lieferbar

00Q25001109 Halter, Kupplungsseil
Nicht mehr lieferbar

9 Öldichtung 00Q25001345 Nicht mehr lieferbar

00Q25001345 Öldichtung
Nicht mehr lieferbar

10 O-Ring 00Q25001362 Nicht mehr lieferbar

00Q25001362 O-Ring
Nicht mehr lieferbar

11 Nadellager 00Q25001364 Nicht mehr lieferbar

00Q25001364 Nadellager
Nicht mehr lieferbar

12 Passstift 00Q25001391 Nicht mehr lieferbar

00Q25001391 Passstift
Nicht mehr lieferbar

13 Schrauben 00Q25001491 Nicht mehr lieferbar

00Q25001491 Schrauben
Nicht mehr lieferbar
