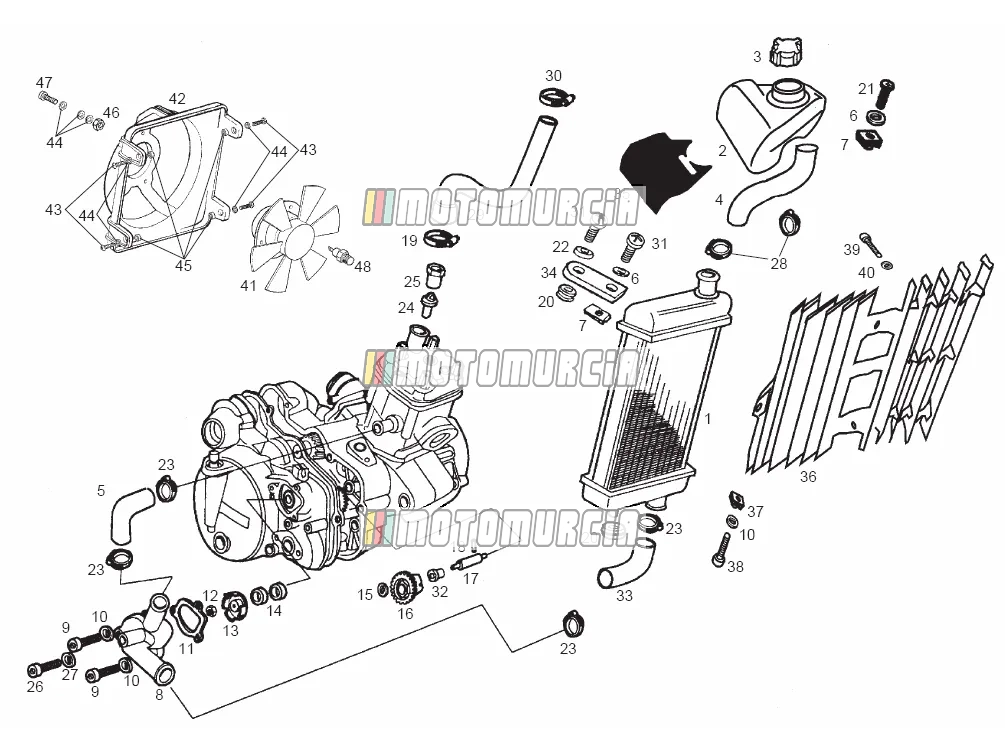

Explosionszeichnung — Kühlsystem

Produkte

01 Wasserkühler kpl. 867122 Nicht mehr lieferbar

• 867122 Wasserkühler kpl.
  Nicht mehr lieferbar
•

  Wasserkühler Piaggio Group · 86193R Auf Lager

  € 308,24

  In den Warenkorb

02 Ausdehnungsgefäß Auf Lager 00H03802501

•

  Kühlflüssigkeitsbehälter Piaggio Group · 00H03802501 Auf Lager

  € 71,17

  In den Warenkorb

03 Wasserreservoir/rad. Kappe kpl 00H03802471 Nicht mehr lieferbar

• 00H03802471 Wasserreservoir/rad. Kappe kpl
  Nicht mehr lieferbar

04 Wasserschlauch 00G03800601 Nicht mehr lieferbar

• 00G03800601 Wasserschlauch
  Nicht mehr lieferbar

05 Gummischlauch des Pumpenzylinders Auf Bestellung 00H03801041

•

  Kühlwasserschlauch Piaggio Group · 00H03801041 Auf Bestellung

  € 17,34

  In den Warenkorb

06 Waschmaschine Auf Lager 00D01200171

•

  Ausgleichscheibe Ø 6,00 mm Piaggio Group · 00D01200171 Auf Lager

  € 1,48

  In den Warenkorb

07 Clipmuttern (M6) Auf Lager 254485

•

  Blechmutter Piaggio Group · 254485 Auf Lager

  € 2,04

  In den Warenkorb

08 Abdeckung der Wasserpumpe 00H03800134 Nicht mehr lieferbar

• 00H03800134 Abdeckung der Wasserpumpe
  Nicht mehr lieferbar

09 Schrauben Auf Lager 00002052051

•

  Inbusschraube M5 Piaggio Group · 00002052051 Auf Lager

  € 5,60

  In den Warenkorb

10 Unterlegscheibendichtung Auf Lager 847226

•

  Ausgleichscheibe Piaggio Group · 847226 Auf Lager

  € 0,99

  In den Warenkorb

11 Dichtung - Wasserpumpe 00H03800141 Nicht mehr lieferbar

• 00H03800141 Dichtung - Wasserpumpe
  Nicht mehr lieferbar

12 Nuss Auf Lager 847067

•

  Mutter Piaggio Group · 847067 Auf Lager

  € 2,35

  In den Warenkorb

13 Wasserpumpenwalze Auf Lager 00H03800151

•

  Wasserpumpenrad Piaggio Group · 00H03800151 Auf Lager

  € 7,54

  In den Warenkorb

14 Wasserpumpendichtung Auf Lager 00H03810211

•

  Wellendichtring 10x24x6 mm Piaggio Group · 00H03810211 Auf Lager

  € 6,96

  In den Warenkorb

15 Waschmaschine Auf Lager 847224

•

  Distanzscheibe Piaggio Group · 847224 Auf Lager

  € 1,77

  In den Warenkorb

16 Pumpenölgetriebe Auf Lager 00H03800381

•

  Ölpumpenzahnrad Piaggio Group · 00H03800381 Auf Lager

  € 20,96

  In den Warenkorb

17 Welle der Wasserpumpe 00H03800161 Nicht mehr lieferbar

• 00H03800161 Welle der Wasserpumpe
  Nicht mehr lieferbar

18 Gabelstift Auf Lager 00053030000

•

  Zapfen Piaggio Group · 00053030000 Auf Lager

  € 0,99

  In den Warenkorb

19 Klemme 00H03800451 Nicht mehr lieferbar

• 00H03800451 Klemme
  Nicht mehr lieferbar

20 Dämpfer Auf Lager 00008915020

•

  Schwingungsdämpfer Piaggio Group · 00008915020 Auf Lager

  € 2,49

  In den Warenkorb

21 Schrauben Auf Lager 00012161600

•

  Schraube M6 Piaggio Group · 00012161600 Auf Lager

  € 0,99

  In den Warenkorb

22 Tasse Auf Lager 00D01500552

•

  Unterlegscheibe Piaggio Group · 00D01500552 Auf Lager

  € 1,29

  In den Warenkorb

23 Klemme Auf Bestellung 00H03801751

•

  Schlauchschelle Piaggio Group · 00H03801751 Auf Bestellung

  € 8,22

  In den Warenkorb

24 Thermostat 00H03800431 Nicht mehr lieferbar

• 00H03800431 Thermostat
  Nicht mehr lieferbar

25 Nuss 00H03810421 Nicht mehr lieferbar

• 00H03810421 Nuss
  Nicht mehr lieferbar

26 Schrauben Auf Lager 00002051251

•

  Inbusschraube M5 Piaggio Group · 00002051251 Auf Lager

  € 2,78

  In den Warenkorb

27 Waschmaschine Auf Lager 00H03800441

•

  Unterlegscheibe Piaggio Group · 00H03800441 Auf Lager

  € 0,99

  In den Warenkorb

28 Klemme Auf Lager 00G03801701

•

  Schelle Piaggio Group · 00G03801701 Auf Lager

  € 2,35

  In den Warenkorb

29 Wasserschlauch 00H03804021 Nicht mehr lieferbar

• 00H03804021 Wasserschlauch
  Nicht mehr lieferbar

30 Klemme Auf Lager 00008204500

•

  Schlauchschelle Piaggio Group · 00008204500 Auf Lager

  € 4,51

  In den Warenkorb

31 Schrauben Auf Lager 00092061214

•

  Schraube M6 Piaggio Group · 00092061214 Auf Lager

  € 5,60

  In den Warenkorb

32 Pumpenwellenbuchse 00H03800231 Nicht mehr lieferbar

• 00H03800231 Pumpenwellenbuchse
  Nicht mehr lieferbar

33 Wasserschlauch Auf Lager 00H03802031

•

  Kühlwasserschlauch Piaggio Group · 00H03802031 Auf Lager

  € 17,39

  In den Warenkorb

34 Halterung Auf Lager 00G02200692

•

  Halterung Piaggio Group · 00G02200692 Auf Lager

  € 4,49

  In den Warenkorb

35 Abziehbild Auf Lager 00H03801711

•

  Dekor Piaggio Group · 00H03801711 Auf Lager

  € 1,55

  In den Warenkorb

36 Kühlergrill Auf Lager 2B005365

•

  Kühlergrill Piaggio Group · 2B005365 Auf Lager

  € 45,11

  In den Warenkorb

37 Clipmuttern (M5) Auf Lager 00G04401462

•

  Blechmutter M5 Piaggio Group · 00G04401462 Auf Lager

  € 1,48

  In den Warenkorb

38 Schrauben Auf Lager 00012151500

•

  Schraube M5 Piaggio Group · 00012151500 Auf Lager

  € 2,47

  In den Warenkorb

39 Schrauben Auf Lager 00011141300

•

  Schraube 4,8x13 mm Piaggio Group · 00011141300 Auf Lager

  € 1,48

  In den Warenkorb

40 Waschmaschine Auf Lager 847181

•

  Unterlegscheibe Piaggio Group · 847181 Auf Lager

  € 21,21

  In den Warenkorb

41 Wasserkühler kpl. 867122 Nicht mehr lieferbar

• 867122 Wasserkühler kpl.
  Nicht mehr lieferbar

42 Elektrovent. Abdeckung SD-R 00 00H06803031 Nicht mehr lieferbar

• 00H06803031 Elektrovent. Abdeckung SD-R 00
  Nicht mehr lieferbar

43 Schrauben 00011131300 Nicht mehr lieferbar

• 00011131300 Schrauben
  Nicht mehr lieferbar

44 Waschmaschine Auf Lager 00000031040

•

  Unterlegscheibe Ø 4,00 mm Piaggio Group · 00000031040 Auf Lager

  € 0,99

  In den Warenkorb

45 Cas.fij.tapa Elektroventil. 00H06801061 Nicht mehr lieferbar

• 00H06801061 Cas.fij.tapa Elektroventil.
  Nicht mehr lieferbar

46 Nuss Auf Bestellung 00000023040

•

  Mutter Piaggio Group · 00000023040 Auf Bestellung

  € 2,77

  In den Warenkorb

47 Schraube M4x70x20 00000002420 Nicht mehr lieferbar

• 00000002420 Schraube M4x70x20
  Nicht mehr lieferbar

48 Wassertemperaturschalter Auf Lager 00G03800741

•

  Temperaturfühler Piaggio Group · 00G03800741 Auf Lager

  € 47,38

  In den Warenkorb
