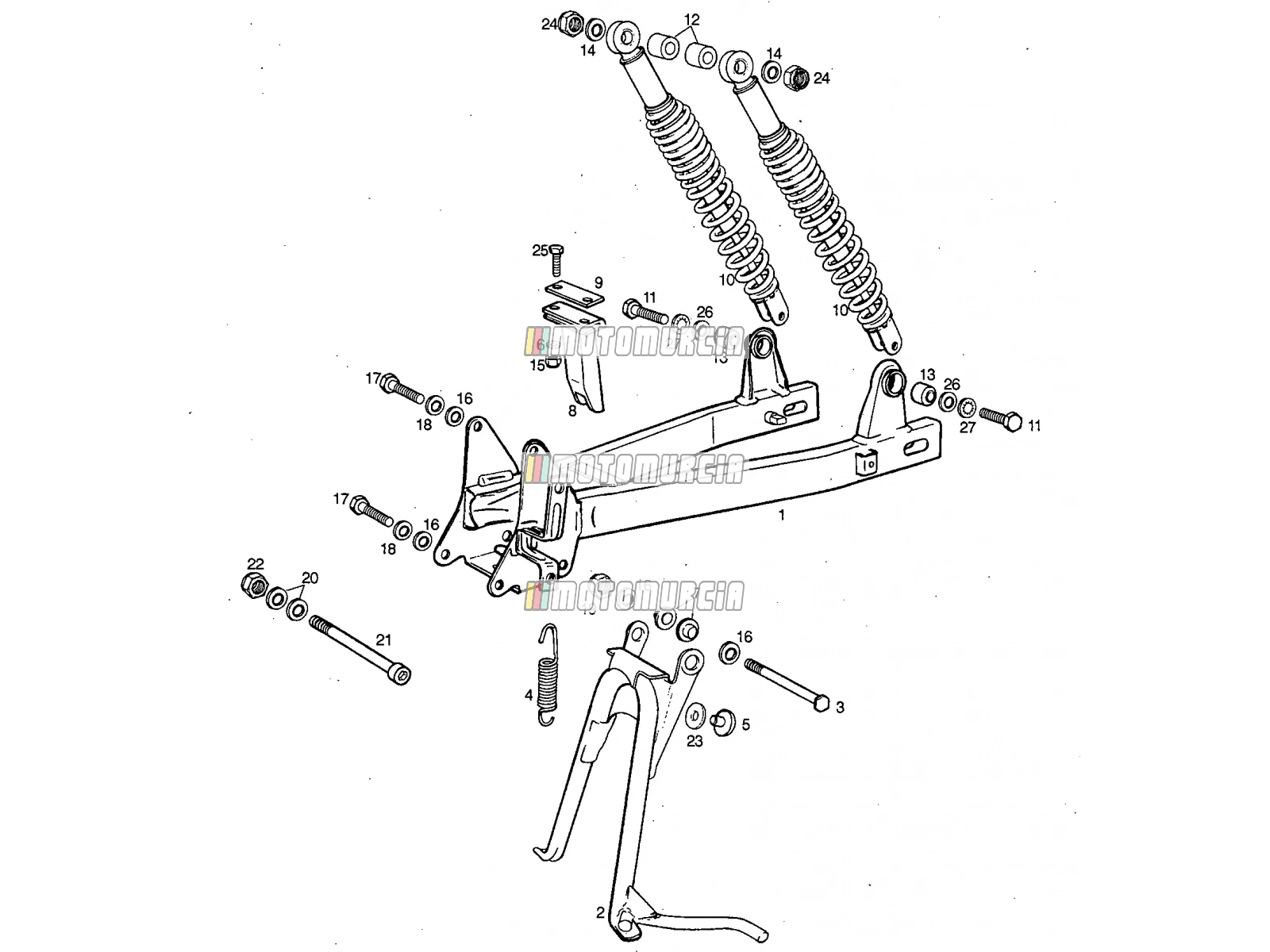

Explosionszeichnung — Schwinge - Stoßdämpfer

Produkte

01 V. Start, Schwinge (schwarz) 00F00305011 Nicht mehr lieferbar

• 00F00305011 V. Start, Schwinge (schwarz)
  Nicht mehr lieferbar

02 Ständer 00F00805011A Nicht mehr lieferbar

• 00F00805011A Ständer
  Nicht mehr lieferbar

03 Starten Sie den Drehzapfen des Ständers 00F00810071 Nicht mehr lieferbar

• 00F00810071 Starten Sie den Drehzapfen des Ständers
  Nicht mehr lieferbar

04 Federständer Auf Bestellung 00F00800081

•

  Feder Piaggio Group · 00F00800081 Auf Bestellung

  € 9,58

  In den Warenkorb

05 Mittelständeranschlag Verfügbar 00003108060

•

  Anschlaggummi Piaggio Group · 00003108060 Verfügbar

  € 4,20

  In den Warenkorb

06 Waschmaschine Verfügbar 00000031060

•

  Unterlegscheibe Ø 6,00 mm Piaggio Group · 00000031060 Verfügbar

  € 0,99

  In den Warenkorb

07 Buchse Drehzapfen Ständer Auf Bestellung 00F00800171

•

  Buchse Piaggio Group · 00F00800171 Auf Bestellung

  € 9,97

  In den Warenkorb

08 Schwingenführung Auf Bestellung 00E04600251

•

  Halterung für Schwinge Piaggio Group · 00E04600251 Auf Bestellung

  € 15,35

  In den Warenkorb

09 Schwingenführungshalterung 00E04600331 Nicht mehr lieferbar

• 00E04600331 Schwingenführungshalterung
  Nicht mehr lieferbar

10 Stoßdämpfer. 00F01506192 Nicht mehr lieferbar

• 00F01506192 Stoßdämpfer.
  Nicht mehr lieferbar
• 00F01507192 Stoßdämpfer.
  Nicht mehr lieferbar

11 Verhexen. Kopfschraube 8m125x30 d933 Verfügbar 00012083001

•

  Schraube M8 Piaggio Group · 00012083001 Verfügbar

  € 1,65

  In den Warenkorb

12 Distanzstück, linke obere Stoßdämpferhalterung Auf Bestellung 00008218910

•

  Distanzstück Piaggio Group · 00008218910 Auf Bestellung

  € 8,31

  In den Warenkorb

13 Buchse 00F01800141 Nicht mehr lieferbar

• 00F01800141 Buchse
  Nicht mehr lieferbar

14 Beinschutzscheibe 00006512310 Nicht mehr lieferbar

• 00006512310 Beinschutzscheibe
  Nicht mehr lieferbar

15 Nuss Verfügbar 00000023060

•

  Mutter M6 Piaggio Group · 00000023060 Verfügbar

  € 0,99

  In den Warenkorb

16 Waschmaschine Verfügbar 00000031080

•

  Unterlegscheibe Ø 8,00 mm Piaggio Group · 00000031080 Verfügbar

  € 1,88

  In den Warenkorb

17 Schrauben Verfügbar 031120

•

  Schraube Piaggio Group · 031120 Verfügbar

  € 0,99

  In den Warenkorb

18 Waschmaschine Verfügbar 00000033080

•

  Unterlegscheibe Piaggio Group · 00000033080 Verfügbar

  € 1,44

  In den Warenkorb

19 Nuss Verfügbar 00023108000

•

  Mutter M8 Piaggio Group · 00023108000 Verfügbar

  € 5,67

  In den Warenkorb

20 Waschmaschine 00F02500981 Nicht mehr lieferbar

• 00F02500981 Waschmaschine
  Nicht mehr lieferbar

21 Vordere Motorbefestigungsachse 00F03002271 Nicht mehr lieferbar

• 00F03002271 Vordere Motorbefestigungsachse
  Nicht mehr lieferbar

22 Selbstsichernde Mutter 10.m150 00000023100 Nicht mehr lieferbar

• 00000023100 Selbstsichernde Mutter 10.m150
  Nicht mehr lieferbar

23 Waschmaschine Verfügbar 00032015000

•

  Ausgleichscheibe Piaggio Group · 00032015000 Verfügbar

  € 2,77

  In den Warenkorb

24 Selbstsichernde Mutter 12m150 00000023120 Nicht mehr lieferbar

• 00000023120 Selbstsichernde Mutter 12m150
  Nicht mehr lieferbar

25 Sechskantschraube 6m100x20 00000002620 Nicht mehr lieferbar

• 00000002620 Sechskantschraube 6m100x20
  Nicht mehr lieferbar

26 Waschmaschine Verfügbar 00D02500271

•

  Unterlegscheibe Piaggio Group · 00D02500271 Verfügbar

  € 1,44

  In den Warenkorb

27 Waschmaschine Verfügbar 00034000802

•

  Ausgleichscheibe Piaggio Group · 00034000802 Verfügbar

  € 1,48

  In den Warenkorb
