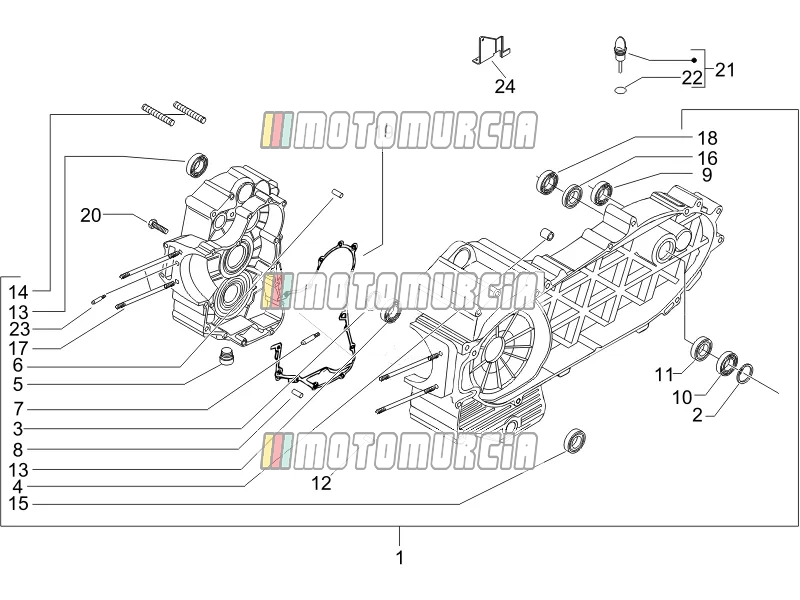

Explosionszeichnung — Kurbelgehäuse

‹ Zurück zum Modell
Gilera Fuoco 500 2007 Gilera Fuoco 500 2007
Kurbelgehäuse

Produkte

1 Kurbelgehäusebaugruppe Kat.4 CM1566030004 Nicht mehr lieferbar
  • CM1566030004 Kurbelgehäusebaugruppe Kat.4
    Nicht mehr lieferbar
  • CM1566030001 Kurbelgehäusebaugruppe Kat.1
    Nicht mehr lieferbar
  • CM1566025003 Kurbelgehäusebaugruppe Kat.3
    Nicht mehr lieferbar
  • CM1566030002 Kurbelgehäusebaugruppe Kat.2
    Nicht mehr lieferbar
  • CM1566030003 3. Katze. komplettes Kurbelgehäuse
    Nicht mehr lieferbar
2 Seeger Auf Lager B015959
3 10 - Seeger Auf Lager 006652
  • Seegerring Piaggio Group · 006652 Auf Lager
    € 1,80
4 Passstift Auf Lager B015956
  • Passhülse 9,5x15 Piaggio Group · B015956 · Benötigte Menge: 2 Auf Lager
    € 1,32
5 Abdeckung M12x1,5 Auf Lager B015433
6 Passstift Auf Lager B015957
  • Passhülse 11x8,1x10 Piaggio Group · B015957 · Benötigte Menge: 4 Auf Lager
    € 1,26
7 Düse Auf Lager 484034
  • Düse Piaggio Group · 484034 Auf Lager
    € 8,58
8 Passstift Auf Lager 484993
  • Passhülse 5x8 Piaggio Group · 484993 · Benötigte Menge: 2 Auf Lager
    € 1,65
9 Lager Auf Lager 83018R
10 Lager Auf Lager 825233
11 Öldichtung 25x40x7 Auf Lager 873931
12 12 - Stift 11,8x10 (11,8x10) Auf Lager 825597
  • Passhülse Piaggio Group · 825597 Auf Lager
    € 2,63
13 Lager Auf Lager 82656R
14 Stehbolzen Auf Lager 1A003080
15 Lager Auf Lager 82660R
16 Öldichtung Auf Lager 873932
17 Stehbolzen Auf Lager 1A003631R
  • Stiftschraube Piaggio Group · 1A003631R · Benötigte Menge: 4 Auf Lager
    € 14,57
18 Lager Auf Lager 1A024412R
19 Halbe Kurbelgehäusedichtung Auf Lager 872909
  • Dichtung Piaggio Group · 872909 Auf Lager
    € 22,63
20 Schraube mit Flansch M6x65 Auf Lager B016762
21 Vollständiger Ölmessstab Auf Lager 832130
  • Ölpeilstab Piaggio Group · 832130 Auf Lager
    € 6,34
22 Dichtungsring Auf Lager 827085
23 Düse Auf Lager 825649
  • Geeichte Düse Piaggio Group · 825649 Auf Lager
    € 3,92
24 Halterung Auf Lager 834911
  • Hebel Piaggio Group · 834911 Auf Lager
    € 18,94
