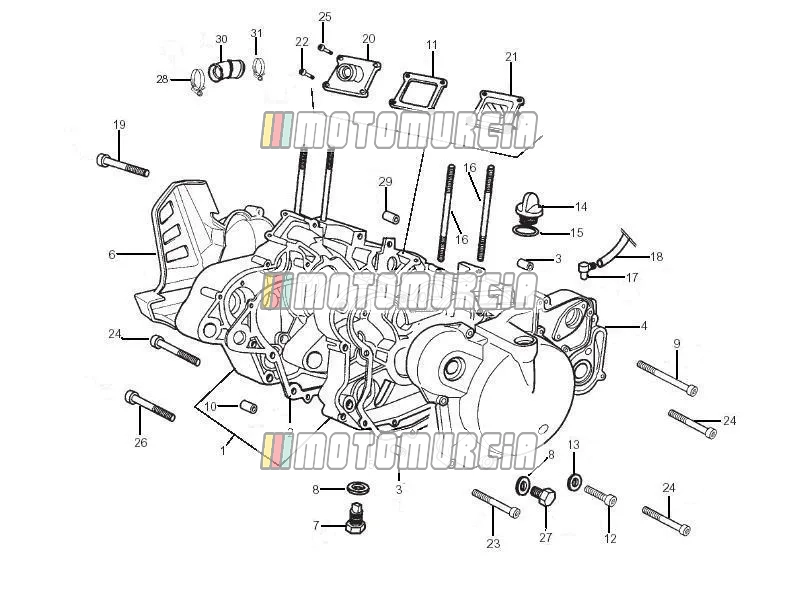

Explosionszeichnung — Kurbelgehäuse
‹ Zurück zum Modell
Gilera RCR 50 2006
Produkte
1 Kurbelgehäuse kpl Auf Bestellung
-
Kurbelwellengehäuse Piaggio Group · CM1503065 · Benötigte Menge: 4 Auf Bestellung€ 995,16
2 Dichtung - Kurbelgehäuse Auf Lager
-
Gehäusedichtung Piaggio Group · 1A009969 · Benötigte Menge: 4 Auf Lager€ 17,12
3 Passstift Auf Lager
-
Passhülse Piaggio Group · 847241 · Benötigte Menge: 4 Auf Lager€ 6,46
4 Kupplungsdeckel
-
CM1507034 Kupplungsdeckel Benötigte Menge: 4Nicht mehr lieferbar
5 Dichtung - Kupplungsdeckel Auf Lager
-
Kupplungsdeckeldichtung Piaggio Group · 880888 · Benötigte Menge: 4 Auf Lager€ 10,50
6 Gehäusedeckel Auf Lager
-
Abdeckung Piaggio Group · 00H03008241 · Benötigte Menge: 4 Auf Lager€ 14,92
7 Ölablassschraube (magnetisch) Auf Lager
-
Schraube Piaggio Group · 8472376 · Benötigte Menge: 4 Auf Lager€ 7,62
8 Dichtung - Ölablassschraube Auf Lager
-
Unterlegscheibe Piaggio Group · 847238 · Benötigte Menge: 4 Auf Lager€ 1,67
9 Schrauben Auf Lager
-
Schraube mit Flansch Piaggio Group · 874552 · Benötigte Menge: 4 Auf Lager€ 1,48
11 Ansaugkrümmerdichtung Auf Lager
-
Ansaugstutzendichtung Piaggio Group · 847091 · Benötigte Menge: 4 Auf Lager€ 2,23
12 Schrauben Auf Lager
-
Schraube M6x10 Piaggio Group · 319446 · Benötigte Menge: 4 Auf Lager€ 2,77
13 Waschmaschine Auf Lager
-
Unterlegscheibe Piaggio Group · 847239 · Benötigte Menge: 4 Auf Lager€ 2,35
14 Schrauben Auf Lager
-
Öleinfüllschraube Piaggio Group · 8470875 · Benötigte Menge: 4 Auf Lager€ 12,16
15 O-Ring Auf Lager
-
O-Ring Piaggio Group · 847180 · Benötigte Menge: 4 Auf Lager€ 3,84
16 Stehbolzen Auf Lager
-
Stiftschraube Länge: 10,9cm Piaggio Group · 877264 · Benötigte Menge: 4 Auf Lager€ 11,83
17 Gemeinsam Auf Lager
-
Stutzen Piaggio Group · 847024 · Benötigte Menge: 4 Auf Lager€ 11,59
18 Kraftstoffschlauch Auf Lager
-
Entlüftungsleitung 5x9 mm Piaggio Group · AP8220402 · Benötigte Menge: 4 Auf Lager€ 29,45
19 Schrauben Auf Lager
-
Schraube mit Flansch M6x30 Piaggio Group · AP8152281 · Benötigte Menge: 4 Auf Lager€ 2,18
20 Ansaugkrümmer Auf Lager
-
Ansaugstutzen Piaggio Group · 1A010664 · Benötigte Menge: 4 Auf Lager€ 7,32
21 Membranventil Auf Lager
-
Lamellenventil Piaggio Group · 1A003630 · Benötigte Menge: 4 Auf Lager€ 62,07
22 Schrauben Auf Lager
-
Sechskantschraube M6x25 Piaggio Group · B016774 · Benötigte Menge: 4 Auf Lager€ 1,48
23 Schrauben Auf Lager
-
Schraube M6x35 Piaggio Group · 414838 · Benötigte Menge: 4 Auf Lager€ 1,48
24 Schrauben
-
00G03002091 Schrauben Benötigte Menge: 4Nicht mehr lieferbar
25 Schraube (m6x22) Auf Lager
-
Schraube M6x22 Piaggio Group · 1A000352 · Benötigte Menge: 4 Auf Lager€ 3,71
26 Schrauben Auf Lager
-
Schraube M6x50 Piaggio Group · 00H03000091 · Benötigte Menge: 4 Auf Lager€ 1,72
27 Schrauben Auf Bestellung
-
Schraube M10x12 Piaggio Group · 1A021939 · Benötigte Menge: 4 Auf Bestellung€ 7,82
28 Klemme Auf Lager
-
Schlauchschelle Piaggio Group · 00H02501491 · Benötigte Menge: 4 Auf Lager€ 2,31
29 Ringmutter Auf Bestellung
-
Mutter Piaggio Group · 847023 Auf Bestellung€ 6,91
30 Ansaugkrümmer Auf Lager
-
Ansaugstutzen Piaggio Group · 871319 · Benötigte Menge: 4 Auf Lager€ 12,75
31 Klemme Auf Lager
-
Schelle Piaggio Group · 847096 · Benötigte Menge: 4 Auf Lager€ 5,83
32 Motor (komplett)
-
CM151311 Motor (komplett)Nicht mehr lieferbar
