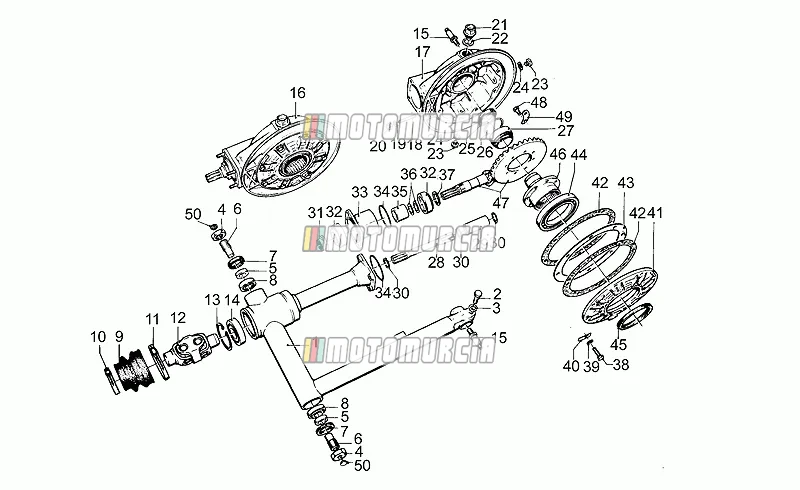

Explosionszeichnung — Schwinge

‹ Zurück zum Modell

Moto Guzzi SP 1000 1980

Produkte

1 Schwingarm GU185402001 Nicht mehr lieferbar

GU185402001 Schwingarm
Nicht mehr lieferbar

2 Schrauben Auf Bestellung GU98052535

Schraube Piaggio Group · GU98052535 Auf Bestellung · Versand in 2–4 Wochen

€ 2,24

3 Unterlegscheibe 10,2x18x2 Verfügbar GU95004210

Unterlegscheibe Piaggio Group · GU95004210 Verfügbar · Versand in 3–5 Werktagen

€ 1,26

4 Mutter GU14547800 Nicht mehr lieferbar

GU14547800 Mutter Benötigte Menge: 2
Nicht mehr lieferbar

5 Abstandhalter GU12547200 Nicht mehr lieferbar

GU12547200 Abstandhalter Benötigte Menge: 2
Nicht mehr lieferbar

6 Stift Auf Bestellung GU14547001

Bolzen Piaggio Group · GU14547001 · Benötigte Menge: 2 Auf Bestellung · Versand in 2–4 Wochen

€ 87,93

7 Dichtung GU90403040 Nicht mehr lieferbar

GU90403040 Dichtung Benötigte Menge: 2
Nicht mehr lieferbar

8 Lager GU92249217 Nicht mehr lieferbar

GU92249217 Lager Benötigte Menge: 2
Nicht mehr lieferbar

9 Schutzkragen Verfügbar GU18548000

Muffe Piaggio Group · GU18548000 Verfügbar · Versand in 3–5 Werktagen

€ 44,08

10 Klemme Auf Bestellung GU12548401

Klemme Piaggio Group · GU12548401 Auf Bestellung · Versand in 2–4 Wochen

€ 15,32

11 Klemme GU12548201 Nicht mehr lieferbar

GU12548201 Klemme
Nicht mehr lieferbar

12 Kupplung GU30328031 Nicht mehr lieferbar

GU30328031 Kupplung
Nicht mehr lieferbar

13 Seeger Verfügbar GU90272062

Seegerring Piaggio Group · GU90272062 Verfügbar · Versand in 3–5 Werktagen

€ 2,76

14 Lager Auf Bestellung GU92204230

Kugellager 30x62x16 mm Piaggio Group · GU92204230 Auf Bestellung · Versand in 2–4 Wochen

€ 71,73

15 Stift GU12555201 Nicht mehr lieferbar

GU12555201 Stift Benötigte Menge: 2
Nicht mehr lieferbar

16 Übertragung abgeschlossen GU17350250 Nicht mehr lieferbar

GU17350250 Übertragung abgeschlossen
Nicht mehr lieferbar

17 Getriebekasten, leer GU28350345 Nicht mehr lieferbar

GU28350345 Getriebekasten, leer
Nicht mehr lieferbar

18 Stehbolzen GU96508045 Nicht mehr lieferbar

GU96508045 Stehbolzen Benötigte Menge: 4
Nicht mehr lieferbar

19 Unterlegscheibe Verfügbar GU14615901

Ausgleichscheibe 8,4x13x0,8 mm Piaggio Group · GU14615901 · Benötigte Menge: 4 Verfügbar · Versand in 3–5 Werktagen

€ 2,78

20 Mutter Verfügbar GU92781081

Mutter Piaggio Group · GU92781081 · Benötigte Menge: 4 Verfügbar · Versand in 3–5 Werktagen

€ 10,93

21 Ölablassschraube Verfügbar GU12003702

Verschlußschraube Piaggio Group · GU12003702 Verfügbar · Versand in 3–5 Werktagen

€ 13,52

22 Unterlegscheibendichtung (20,1x28x2) Verfügbar GU95100709

Dichtung 20,1x28x2 mm Piaggio Group · GU95100709 Verfügbar · Versand in 3–5 Werktagen

€ 5,74

23 Abdeckung Verfügbar GU95980610

Verschlußschraube Piaggio Group · GU95980610 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 27,82

24 Unterlegscheibendichtung Verfügbar GU10528900

Dichtung Piaggio Group · GU10528900 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 5,05

25 Wellendichtring Verfügbar GU90403850

GU90403850 Wellendichtring

Wellendichtring Piaggio Group · GU90413850 ↻ Ersetzt GU90403850, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen

€ 40,79

26 Dichtung Verfügbar GU12351100

Wellendichtring Piaggio Group · GU12351100 Verfügbar · Versand in 3–5 Werktagen

€ 36,77

27 Rollenlager 40x55x17 Verfügbar GU92254340

GU92254340 Rollenlager 40x55x17

Rollenlager 40x55x17 mm Piaggio Group · 2B006088R ↻ Ersetzt GU92254340, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen

€ 102,58

28 Antriebswelle GU12326300 Nicht mehr lieferbar

GU12326300 Antriebswelle
Nicht mehr lieferbar

29 Schlauch GU12327700 Nicht mehr lieferbar

GU12327700 Schlauch
Nicht mehr lieferbar

30 Sprengring Verfügbar GU90271020

Sprengring Piaggio Group · GU90271020 · Benötigte Menge: 3 Verfügbar · Versand in 3–5 Werktagen

€ 1,02

31 Mutter Auf Bestellung GU30356760

Mutter Piaggio Group · GU30356760 Auf Bestellung · Versand in 2–4 Wochen

€ 28,16

32 Zapfrollenlager 25x5 Verfügbar GU92249227

Rollenlager 25x5 mm Piaggio Group · GU92249227 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 46,60

33 Flansch GU18352400 Nicht mehr lieferbar

GU18352400 Flansch
Nicht mehr lieferbar

34 Dichtung 58,42x2,62 Verfügbar GU90706584

Dichtring 58,42x2,62 mm Piaggio Group · GU90706584 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 2,13

35 Abstandhalter Auf Bestellung GU18355100

Distanzstück Piaggio Group · GU18355100 Auf Bestellung · Versand in 2–4 Wochen

€ 16,94

36 Unterlegscheibe 0,1 mm Verfügbar GU12355202

Ausgleichscheibe Stärke: 0,10 mm Piaggio Group · GU12355202 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 2,31
Ausgleichscheibe Stärke: 0,15 mm Piaggio Group · GU12355203 · Benötigte Menge: 11 Verfügbar · Versand in 3–5 Werktagen

€ 1,80

37 Distanzstück 1 mm Auf Bestellung GU19355320

Distanzscheibe Stärke: 1,00 mm Piaggio Group · GU19355320 · Benötigte Menge: 2 Auf Bestellung · Versand in 2–4 Wochen

€ 16,95
Distanzscheibe Stärke: 1,20 mm Piaggio Group · GU19355322 · Benötigte Menge: 2 Auf Bestellung · Versand in 2–4 Wochen

€ 15,49
Distanzscheibe Stärke: 1,50 mm Piaggio Group · GU19355325 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 17,13

38 Schrauben GU98054425 Nicht mehr lieferbar

GU98054425 Schrauben Benötigte Menge: 8
Nicht mehr lieferbar

39 Federscheibe 8x15x0,3 Verfügbar GU61270300

Sprengscheibe 8x15x0,3 mm Piaggio Group · GU61270300 · Benötigte Menge: 8 Verfügbar · Versand in 3–5 Werktagen

€ 2,30

40 Platte Verfügbar GU95187008

Plättchen Piaggio Group · GU95187008 · Benötigte Menge: 8 Verfügbar · Versand in 3–5 Werktagen

€ 5,07

41 Flansch GU17350400 Nicht mehr lieferbar

GU17350400 Flansch
Nicht mehr lieferbar

42 Dichtung GU17350700 Nicht mehr lieferbar

GU17350700 Dichtung Benötigte Menge: 2
Nicht mehr lieferbar

43 Distanzstück 0,8 mm GU17355400 Nicht mehr lieferbar

GU17355400 Distanzstück 0,8 mm
Nicht mehr lieferbar
GU17355402 Distanzstück 0,9 mm
Nicht mehr lieferbar
Ausgleichscheibe Stärke: 1,00 mm Piaggio Group · GU17355404 Auf Bestellung · Versand in 2–4 Wochen

€ 11,88
Ausgleichscheibe Stärke: 1,10 mm Piaggio Group · GU17355406 Auf Bestellung · Versand in 2–4 Wochen

€ 12,75
Ausgleichscheibe Stärke: 1,20 mm Piaggio Group · GU17355408 Auf Bestellung · Versand in 2–4 Wochen

€ 13,62
Ausgleichscheibe Stärke: 1,30 mm Piaggio Group · GU17355410 Auf Bestellung · Versand in 2–4 Wochen

€ 15,51
Ausgleichscheibe Stärke: 1,50 mm Piaggio Group · GU17355412 Auf Bestellung · Versand in 2–4 Wochen

€ 15,51

44 Lager Verfügbar GU92201070

Kugellager 70x110x13 mm Piaggio Group · GU92201070 Verfügbar · Versand in 3–5 Werktagen

€ 135,11

45 Dichtung (nach Gebrauch) GU90407085 Nicht mehr lieferbar

GU90407085 Dichtung (nach Gebrauch)
Nicht mehr lieferbar

46 Antriebsflansch GU17351400 Nicht mehr lieferbar

GU17351400 Antriebsflansch
Nicht mehr lieferbar

47 Kegelrad z=7/33 GU17354650 Nicht mehr lieferbar

GU17354650 Kegelrad z=7/33
Nicht mehr lieferbar

48 Schrauben GU12356300 Nicht mehr lieferbar

GU12356300 Schrauben Benötigte Menge: 8
Nicht mehr lieferbar

49 Sicherheitsplatte Verfügbar GU12356400

Plättchen Piaggio Group · GU12356400 · Benötigte Menge: 4 Verfügbar · Versand in 3–5 Werktagen

€ 79,42

50 Abdeckung Verfügbar GU93180105

Deckel Piaggio Group · GU93180105 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen

€ 2,26
