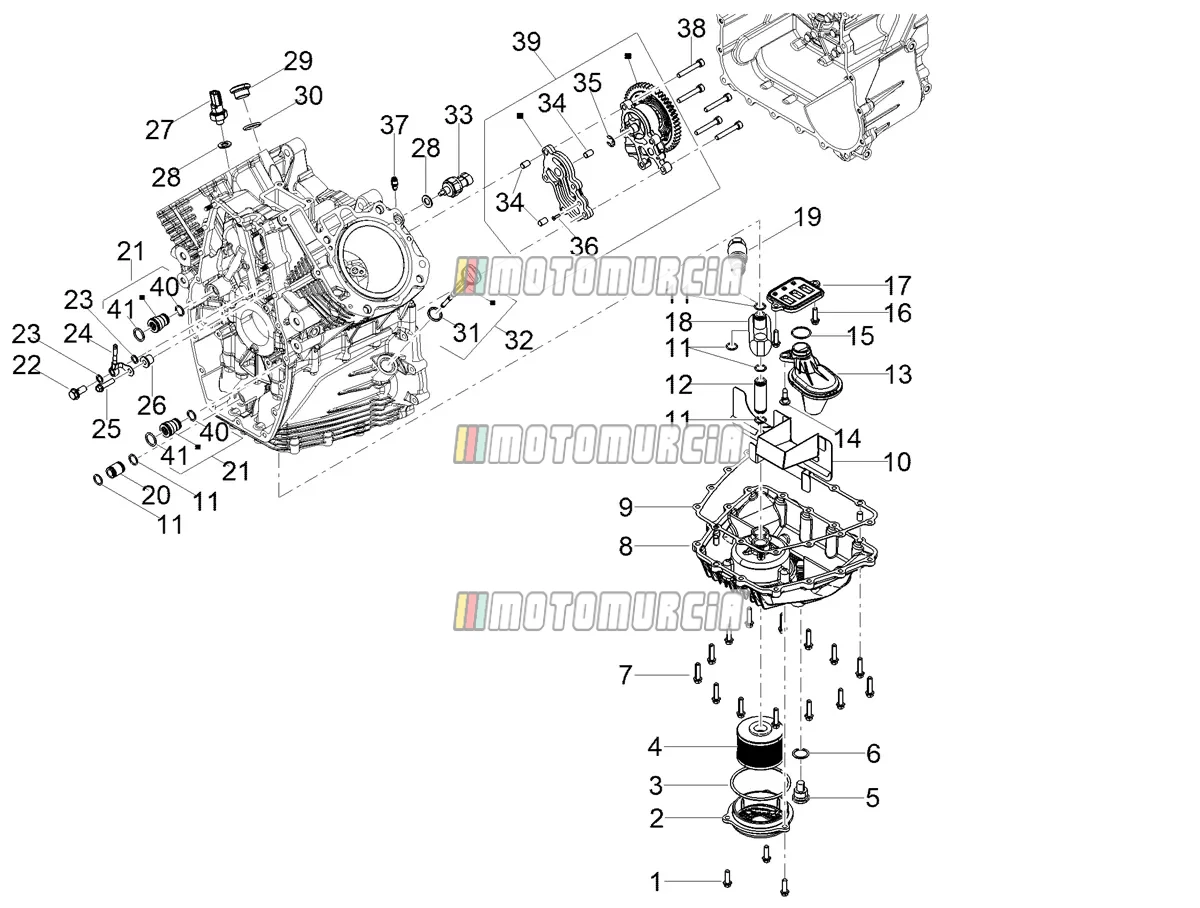

Explosionszeichnung — Schmierung
‹ Zurück zum Modell
Moto Guzzi V100 Mandello E5+ ABS 2026
Produkte
1 Schrauben Verfügbar
-
Schraube mit Flansch M6x20 Piaggio Group · 018639 · Benötigte Menge: 3 Verfügbar · Versand in 3–5 Werktagen€ 2,77
2 Ölfilterdeckel Verfügbar
-
Ölfilterdeckel Piaggio Group · 1A022849 Verfügbar · Versand in 3–5 Werktagen€ 19,25
3 Dichtring (O-Ring) Verfügbar
-
1A023580 Dichtring (O-Ring)Keine Beschreibung verfügbar Piaggio Group · 1A023580 Verfügbar · Versand in 3–5 Werktagen€ 4,17Dichtring (O-Ring) Piaggio Group · 1A023580 Verfügbar · Versand in 3–5 Werktagen€ 4,17
4 Ölfilter Verfügbar
-
Ölfilter Piaggio Group · 1A023949 Verfügbar · Versand in 3–5 Werktagen€ 21,96
5 Ölablassschraube Verfügbar
-
Verschlußschraube Piaggio Group · 1A023928 Verfügbar · Versand in 3–5 Werktagen€ 9,44
6 Dichtung Verfügbar
-
Dichtung Piaggio Group · 831393 Verfügbar · Versand in 3–5 Werktagen€ 0,99
7 Schrauben Verfügbar
-
Schraube mit Flansch Piaggio Group · 874549 · Benötigte Menge: 14 Verfügbar · Versand in 3–5 Werktagen€ 2,73
8 Ölwanne Auf Bestellung
-
Ölwanne Piaggio Group · 1A022437 Auf Bestellung · Versand in 2–4 Wochen€ 80,16
9 Dichtung - Ölwanne Verfügbar
-
Ölwannendichtung Piaggio Group · 1A001013 Verfügbar · Versand in 3–5 Werktagen€ 6,13
10 Ölschott Auf Bestellung
-
Ölschott Piaggio Group · 1A023837 Auf Bestellung · Versand in 2–4 Wochen€ 39,16
11 O-Ring-Dichtungsring Verfügbar
-
O-Ring Piaggio Group · B018969 · Benötigte Menge: 6 Verfügbar · Versand in 3–5 Werktagen€ 0,99
12 Ölrohr Auf Bestellung
-
Ölschlauch Piaggio Group · 1A022562 Auf Bestellung · Versand in 2–4 Wochen€ 28,86
13 Ölsieb Auf Bestellung
-
Ölfilter Piaggio Group · 1A022657 Auf Bestellung · Versand in 2–4 Wochen€ 72,18
14 Metrische Torx-Schraube Auf Bestellung
-
Torxschraube Piaggio Group · CM179203 Auf Bestellung · Versand in 2–4 Wochen€ 1,02
15 O-Ring Verfügbar
-
O-Ring Piaggio Group · B019167 Verfügbar · Versand in 3–5 Werktagen€ 2,38
16 M6x20 vorbeschichtete Sechskantschraube Verfügbar
-
Schraube M6x20 Piaggio Group · 2B004560 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 1,00
17 Supporto lamelle komplett Auf Bestellung
-
Membran Piaggio Group · 1A021516 Auf Bestellung · Versand in 2–4 Wochen€ 50,11
18 Ölrohr Auf Bestellung
-
Ölleitung Piaggio Group · 1A023971 Auf Bestellung · Versand in 2–4 Wochen€ 101,77
19 Öldruck-Einstellventil Verfügbar
-
Öldruckventil Piaggio Group · 1A0236364 Verfügbar · Versand in 3–5 Werktagen€ 72,83
20 Ölrohr Auf Bestellung
-
Ölschlauch Piaggio Group · B018314 Auf Bestellung · Versand in 2–4 Wochen€ 3,21
21 Gemeinsam Verfügbar
-
Anschluss Piaggio Group · 1A0198515 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 32,07
22 Spezialschraube M8x16 Auf Bestellung
-
Schraube M8x16 Piaggio Group · 1A023804 Auf Bestellung · Versand in 2–4 Wochen€ 21,91
23 Unterlegscheibe Verfügbar
-
Unterlegscheibe 8,2x12x1 mm Piaggio Group · 485703 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 1,25
24 Gemeinsam Auf Bestellung
-
Anschluss Piaggio Group · 1A023799 Auf Bestellung · Versand in 2–4 Wochen€ 52,43
25 Schrauben Verfügbar
-
Schraube mit Flansch Piaggio Group · 874549 Verfügbar · Versand in 3–5 Werktagen€ 2,73
26 Distanzstück für Kettenspannerstange Verfügbar
-
B015445 Distanzstück für KettenspannerstangeDistanzstück Piaggio Group · 1A021815R ↻ Ersetzt B015445, das der Hersteller nicht mehr liefert. Verfügbar · Versand in 3–5 Werktagen€ 6,72
27 Minimaler Öldrucksensor Verfügbar
-
Öldrucksensor Piaggio Group · 1A016409 Verfügbar · Versand in 3–5 Werktagen€ 29,06
28 Unterlegscheibendichtung Verfügbar
-
Dichtung Piaggio Group · GU10528900 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 5,05
29 Ölstopfen Verfügbar
-
Verschlußschraube Piaggio Group · GU12022600 Verfügbar · Versand in 3–5 Werktagen€ 38,22
30 O-Ring Verfügbar
-
O-Ring 20,24x2,62 mm Piaggio Group · GU90706203 Verfügbar · Versand in 3–5 Werktagen€ 1,61
31 Dichtring (O-Ring) Verfügbar
-
1A021670 Dichtring (O-Ring)Dichtring (O-Ring) Piaggio Group · 1A021670 Verfügbar · Versand in 3–5 Werktagen€ 2,37Keine Beschreibung verfügbar Piaggio Group · 1A021670 Verfügbar · Versand in 3–5 Werktagen€ 2,37
32 Ölfüllstopfen Verfügbar
-
Ölpeilstab Piaggio Group · 1A024144 Verfügbar · Versand in 3–5 Werktagen€ 14,91
33 Öltemperatursensor Verfügbar
-
Sensor Piaggio Group · 1A023552 Verfügbar · Versand in 3–5 Werktagen€ 67,35
34 Passstift Verfügbar
-
Passhülse Piaggio Group · 277916 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 7,27
35 Anello Elastico Auf Bestellung
-
Sprengring Piaggio Group · 1A022391 Auf Bestellung · Versand in 2–4 Wochen€ 2,27
36 Vite testa svasata impronta a croce m3x12 Auf Bestellung
-
Schraube Piaggio Group · 436739 Auf Bestellung · Versand in 2–4 Wochen€ 2,18
37 Maximales Ventil mit O-Ring Auf Bestellung
-
Ventil Piaggio Group · 1A023883 Auf Bestellung · Versand in 2–4 Wochen€ 21,91
38 Schraube (m6x40) Verfügbar
-
Schraube M6x40 Piaggio Group · GU98680340 · Benötigte Menge: 5 Verfügbar · Versand in 3–5 Werktagen€ 1,48
39 Ölpumpenbaugruppe Auf Bestellung
-
Ölpumpenbaugruppe Piaggio Group · 1A0233415 Auf Bestellung · Versand in 2–4 Wochen€ 336,74
40 O-Ring-Dichtungsring Verfügbar
-
O-Ring Piaggio Group · B018969 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 0,99
41 O-Ring Verfügbar
-
O-Ring Piaggio Group · 478012 · Benötigte Menge: 2 Verfügbar · Versand in 3–5 Werktagen€ 0,99
