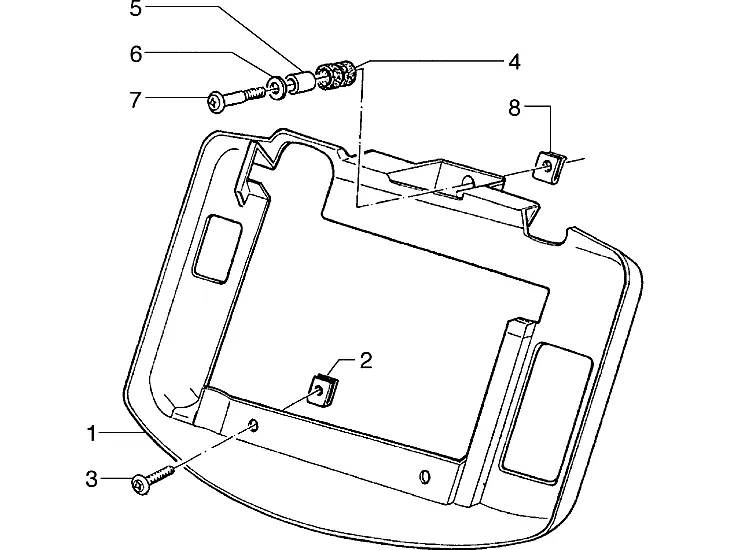

Explosionszeichnung — F?rderer

‹ Zurück zum Modell

Piaggio Hexagon 150 1998–2005

Piaggio Hexagon 150 1998–2005

F?rderer

Produkte

1 Luftabweiser 562516 Nicht mehr lieferbar

562516 Luftabweiser
Nicht mehr lieferbar

2 Clipmuttern Verfügbar CM017410

Blechmutter Piaggio Group · CM017410 · Benötigte Menge: 2 Verfügbar

€ 0,99

3 Schrauben Verfügbar 259349

Schraube 4,2x13 mm Piaggio Group · 259349 · Benötigte Menge: 2 Verfügbar

€ 0,99

4 Obermaterial aus Gummi Verfügbar 351782

Puffer Piaggio Group · 351782 Verfügbar

€ 2,67

5 Abstandhalter Verfügbar 273288

Distanzstück Piaggio Group · 273288 Verfügbar

€ 2,18

6 Unterlegscheibe d6,2x20x1 Verfügbar 013092

Unterlegscheibe 6,2x20x1 mm Piaggio Group · 013092 Verfügbar

€ 1,26

7 Schrauben Verfügbar 271891

Schraube M6x30 Piaggio Group · 271891 Verfügbar

€ 1,59

8 Clipmuttern (M6) Verfügbar 254485

Blechmutter Piaggio Group · 254485 Verfügbar

€ 2,04
