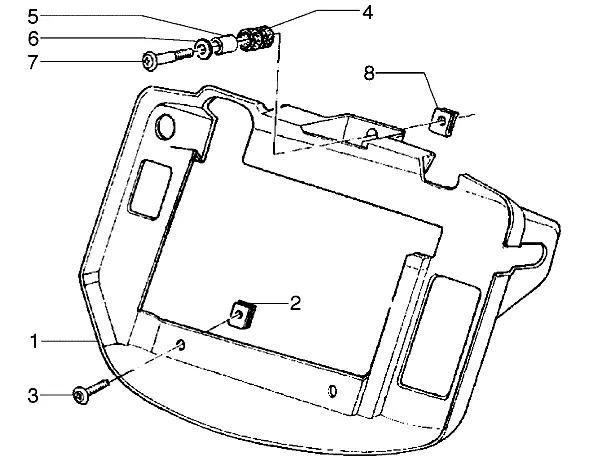

Explosionszeichnung — F?rderer

‹ Zurück zum Modell

Piaggio Hexagon GTX 180 1998–2005

Piaggio Hexagon GTX 180 1998–2005

F?rderer

Produkte

1 Luftabweiser 562516 Nicht mehr lieferbar

562516 Luftabweiser
Nicht mehr lieferbar

2 Clipmuttern Auf Lager CM017410

Blechmutter Piaggio Group · CM017410 · Benötigte Menge: 3 Auf Lager

€ 0,99

3 Schraube (4,2x19) Auf Lager 258249

Blechschraube Piaggio Group · 258249 · Benötigte Menge: 3 Auf Lager

€ 0,99

4 Obermaterial aus Gummi Auf Lager 351782

Puffer Piaggio Group · 351782 Auf Lager

€ 2,67

5 Abstandhalter Auf Lager 273288

Distanzstück Piaggio Group · 273288 Auf Lager

€ 2,18

6 Unterlegscheibe d6,2x20x1 Auf Lager 013092

Unterlegscheibe 6,2x20x1 mm Piaggio Group · 013092 Auf Lager

€ 1,26

7 Schrauben Auf Lager 271891

Schraube M6x30 Piaggio Group · 271891 Auf Lager

€ 1,59

8 Clipmuttern (M6) Auf Lager 254485

Blechmutter Piaggio Group · 254485 Auf Lager

€ 2,04
