Explosionszeichnung — Hinterrad

‹ Zurück zum Modell

Piaggio Liberty 125 iGet ABS 2020

Piaggio Liberty 125 iGet ABS 2020

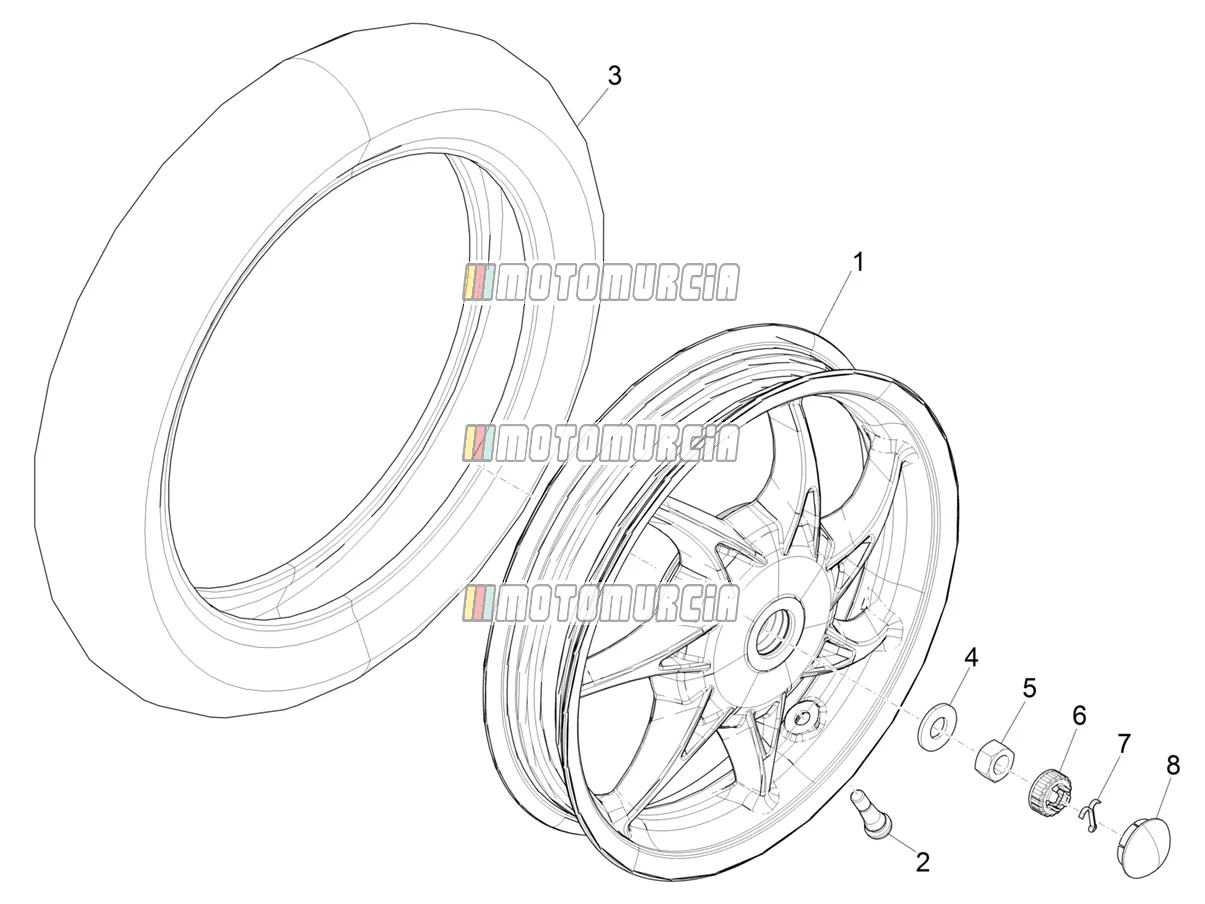

Hinterrad

Produkte

1 Hinterrad 14"x2,5" Auf Lager 1C005827

Felge 2.50x14, hinten Piaggio Group · 1C005827 Auf Lager

€ 289,75
Felge 2.50x14, hinten Piaggio Group · 1C002181 Auf Lager

€ 346,07

2 Schlauchloses Reifenventil Auf Lager 270991

Reifenventil Piaggio Group · 270991 Auf Lager

€ 6,80

3 Hinterreifen Auf Lager 1C001519

Reifen 100/80-14, 54J, TL, Maxxis, hinten Piaggio Group · 1C001519 Auf Lager

€ 94,56

4 Waschmaschine Auf Lager 674425

Unterlegscheibe Piaggio Group · 674425 Auf Lager

€ 2,44

5 Nuss Auf Lager 563728

Mutter Piaggio Group · 563728 Auf Lager

€ 2,77

6 Mutterhaltekappe Auf Lager 1C004746

Abdeckkappe Piaggio Group · 1C004746 Auf Lager

€ 3,94

7 Stift, geteilt Auf Lager 5A000046

Splint Piaggio Group · 5A000046 Auf Lager

€ 3,42

8 Achsstecker Auf Lager 665657

Deckel Piaggio Group · 665657 Auf Lager

€ 3,94
