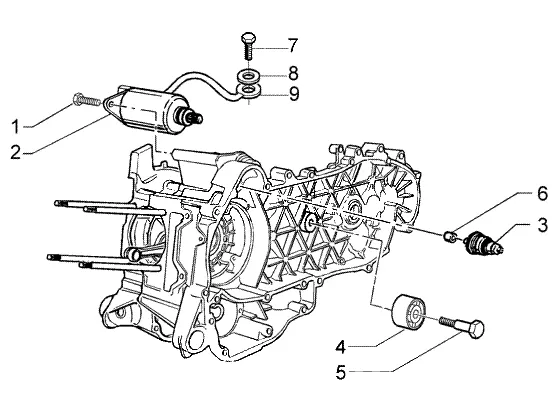

Explosionszeichnung — Elektrische Anlasser-D?mpfer-Riemenscheibe

‹ Zurück zum Modell

Piaggio X8 200 1998–2005

Piaggio X8 200 1998–2005

Elektrische Anlasser-D?mpfer-Riemenscheibe

Produkte

1 Schrauben Auf Lager 031091

Sechskantschraube M6x22 Piaggio Group · 031091 · Benötigte Menge: 2 Auf Lager

€ 0,99

2 Anlasser Auf Lager 82611R5

Anlassermotor Piaggio Group · 82611R5 Auf Lager

€ 247,86

3 Anlasser-Bendix-Getriebe Auf Lager 82612R

Anlasserfreilauf Piaggio Group · 82612R Auf Lager

€ 125,05

4 Zahnriemenscheibe Auf Lager 833989

Zahnriemenscheibe Piaggio Group · 833989 Auf Lager

€ 74,26

5 Schrauben Auf Lager 828217

Einstellschraube Piaggio Group · 828217 Auf Lager

€ 1,77

6 Buchse Ø8xØ12x8 Auf Lager 431860

Bronzebuchse 8x12x8 Piaggio Group · 431860 Auf Lager

€ 1,65

7 Schrauben Auf Lager 015946

Schraube Piaggio Group · 015946 Auf Lager

€ 1,59

8 Waschmaschine Auf Lager 003056

Unterlegscheibe 6,4x12x1 mm Piaggio Group · 003056 Auf Lager

€ 1,84

9 Waschmaschine Auf Lager 016406

Unterlegscheibe 6,4x11,8x1 mm Piaggio Group · 016406 Auf Lager

€ 1,79
