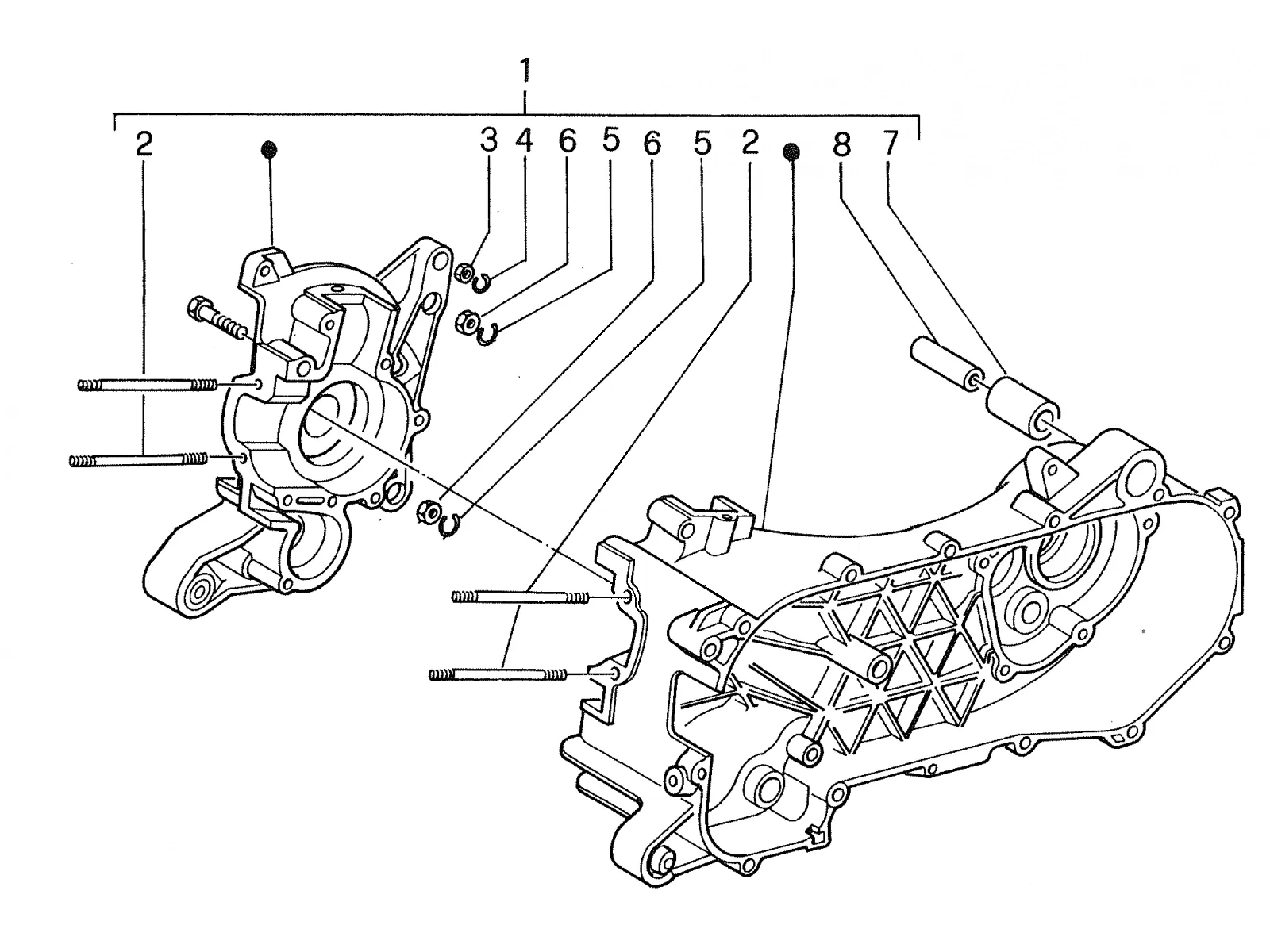

Explosionszeichnung — Kurbelgehäuse

‹ Zurück zum Modell

Piaggio Zip 1992–1997

Piaggio Zip 1992–1997

Kurbelgehäuse

Produkte

1 Kurbelgeh?use, kpl 278163 Nicht mehr lieferbar

278163 Kurbelgeh?use, kpl
Nicht mehr lieferbar

2 Stehbolzen Auf Lager 1A003633R

Stiftschraube Piaggio Group · 1A003633R · Benötigte Menge: 2 Auf Lager

€ 3,93

3 Nuss Auf Lager 020006

Mutter M6 Piaggio Group · 020006 Auf Lager

€ 1,52

4 Seeger Auf Lager 287223

Zahnscheibe Piaggio Group · 287223 Auf Lager

€ 0,99

5 Seeger Auf Lager 113533

Zahnscheibe Piaggio Group · 113533 Auf Lager

€ 2,35

6 Nuss Auf Lager 020008

Mutter M8 Piaggio Group · 020008 Auf Lager

€ 1,48

7 Stoßdämpferanschluss Silentblock Auf Lager 267823

Silentblock Piaggio Group · 267823 Auf Lager

€ 4,20

8 Abstandhalter Auf Lager 266625

Distanzstück Piaggio Group · 266625 Auf Lager

€ 2,35
