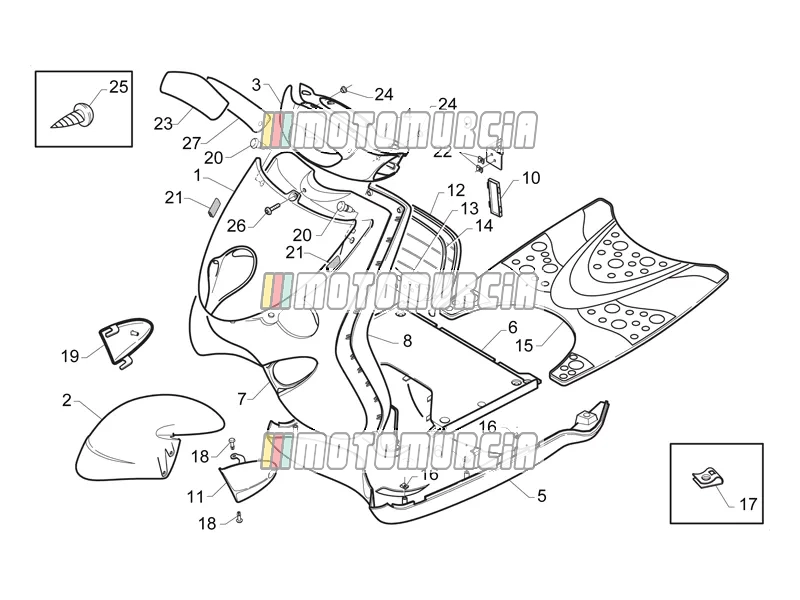

Exploded view — Voorkant lichaam

Producten

1 Voorkuip, cyaan AP8238993 Niet meer leverbaar

• AP8238993 Voorkuip, cyaan
  Niet meer leverbaar
• AP8238389 Voorkuip, koper
  Niet meer leverbaar
• AP8231677 Voorkuip, groen
  Niet meer leverbaar
• AP8239577 Voorkuip, w.blauw
  Niet meer leverbaar
• AP8238659 Voorkuip, amethist
  Niet meer leverbaar
• AP8238420 Voorkuip, goud
  Niet meer leverbaar
• AP8238978 Voorkuip, grijs
  Niet meer leverbaar
• AP8239012 Voorkuip, rood
  Niet meer leverbaar

2 Voorspatbord, koper AP8226335 Niet meer leverbaar

• AP8226335 Voorspatbord, koper
  Niet meer leverbaar
• AP8226403 Voorspatbord (rood)
  Niet meer leverbaar
• AP8226369 Voorspatbord, amethist
  Niet meer leverbaar
• AP8226338 Voorspatbord
  Niet meer leverbaar
• AP8226402 Voorspatbord
  Niet meer leverbaar
• AP8226449 Voorspatbord
  Niet meer leverbaar
• AP8226401 Voorspatbord
  Niet meer leverbaar
• AP8226267 Voorspatbord, groen
  Niet meer leverbaar

3 H.licht sup.laag.f.redelijk.,blauw AP8238995 Niet meer leverbaar

• AP8238995 H.licht sup.laag.f.redelijk.,blauw
  Niet meer leverbaar
• AP8231674 H.licht sup.laag.f.redelijk.,groen
  Niet meer leverbaar
• AP8239014 H.licht sup.laag.f.redelijk,rood
  Niet meer leverbaar
• AP8238418 H.licht sup.laag.f.fair.,goud
  Niet meer leverbaar
• AP8238980 H.licht sup.laag.f.fair.,grijs
  Niet meer leverbaar
• AP8239544 H.licht sup.laag.f.redelijk.,w.blauw
  Niet meer leverbaar
• AP8238387 H.licht sup.laag.f.fair.,koper
  Niet meer leverbaar
• AP8238657 H.licht sup.laag.f.fair.,ameth.
  Niet meer leverbaar

4 Dashbrd sup.up.f.fair., ameth. AP8238656 Niet meer leverbaar

• AP8238656 Dashbrd sup.up.f.fair., ameth.
  Niet meer leverbaar
• AP8238419 Dashbrd sup.up.f.fair., goud
  Niet meer leverbaar
• AP8231673 Dashbrd sup.up.f.fair., groen
  Niet meer leverbaar
• AP8238996 Dashbrd sup.up.f.fair., blauw
  Niet meer leverbaar
• AP8239606 Dashbrd sup.up.f.fair., blauw
  Niet meer leverbaar
• AP8238388 Dashbrd sup.up.f.fair., koper
  Niet meer leverbaar
• AP8238981 Dashbrd sup.up.f.fair., grijs
  Niet meer leverbaar
• AP8239015 Dashbrd sup.up.f.fair., rood
  Niet meer leverbaar

5 Voetsteun onderpaneel, koper AP8238395 Niet meer leverbaar

• AP8238395 Voetsteun onderpaneel, koper
  Niet meer leverbaar
• AP8239010 Voetsteun onderpaneel, rood
  Niet meer leverbaar
• AP8239552 Voetsteun onderpaneel, w.blauw
  Niet meer leverbaar
• AP8238991 Voetsteun onderpaneel, azuurblauw
  Niet meer leverbaar
• AP8231682 Voetsteun onderpaneel, groen
  Niet meer leverbaar
• AP8238661 Voetsteun onderpaneel, ameth.
  Niet meer leverbaar
• AP8238426 Voetsteun onderpaneel, goud
  Niet meer leverbaar
• AP8238976 Voetsteun onderpaneel, grijs
  Niet meer leverbaar

6 Vloerpaneel AP8238853 Niet meer leverbaar

• AP8238853 Vloerpaneel
  Niet meer leverbaar

7 Buitenkuip, cyaan AP8238994 Niet meer leverbaar

• AP8238994 Buitenkuip, cyaan
  Niet meer leverbaar
• AP8238671 Buitenkuip, groen
  Niet meer leverbaar
• AP8238658 Externe kuip, amethist
  Niet meer leverbaar
• AP8239547 Buitenkuip, w.blauw
  Niet meer leverbaar
• AP8238979 Buitenkuip, grijs
  Niet meer leverbaar
• AP8238390 Buitenkuip, koper
  Niet meer leverbaar
• AP8238672 Externe kuip, goud
  Niet meer leverbaar
• AP8239013 Buitenkuip, rood
  Niet meer leverbaar

8 Binnenschild, goud AP8238422 Niet meer leverbaar

• AP8238422 Binnenschild, goud
  Niet meer leverbaar
• AP8238977 Interne afscherming, grijs
  Niet meer leverbaar
• AP8238391 Binnenschild, koper
  Niet meer leverbaar
• AP8231678 Binnenschild, groen
  Niet meer leverbaar
• AP8238660 Binnenschild, amethist
  Niet meer leverbaar
• AP8238992 Interne afscherming, cyaan
  Niet meer leverbaar
• AP8239011 Interne afscherming, rood
  Niet meer leverbaar
• AP8239548 Binnenschild, b. blauw
  Niet meer leverbaar

9 Onderzadelhaak cpl. Beschikbaar AP8201534

•

  Haak Piaggio Group · AP8201534 Beschikbaar

  € 43,27

  In winkelwagen

10 Type ca.datadeksel, goud (goud) AP8239063 Niet meer leverbaar

• AP8239063 Type ca.datadeksel, goud (goud)
  Niet meer leverbaar
• AP8238401 Type ca. datadeksel, koper (koper)
  Niet meer leverbaar
• AP8239223 Type ca.dataafdekking, azuurblauw (azuurblauw)
  Niet meer leverbaar
• AP8239558 Type ca.datadeksel, w.blauw (w.blauw)
  Niet meer leverbaar
• AP8239224 Type ca. datadeksel, rood (rood)
  Niet meer leverbaar
• AP8239064 Type ca.gegevensafdekking, amet. (amet.)
  Niet meer leverbaar
• AP8239222 Type ca.datakap, grijs (grijs)
  Niet meer leverbaar
• AP8239062 Type ca. datadeksel, groen (groen)
  Niet meer leverbaar

11 Tankdop, w.blauw AP8239550 Niet meer leverbaar

• AP8239550 Tankdop, w.blauw
  Niet meer leverbaar
• AP8238984 Tankdop, blauw
  Niet meer leverbaar
• AP8238999 Tankdop, rood
  Niet meer leverbaar
• AP8238393 Tankdop, koper
  Niet meer leverbaar
• AP8238969 Tankdop, grijs
  Niet meer leverbaar
• AP8238123 Tankdop, groen
  Niet meer leverbaar
• AP8238668 Tankdop, amethist
  Niet meer leverbaar
• AP8238424 Tankdop, goud
  Niet meer leverbaar

12 Voorhandschoen comp.cov., blauw AP8238986 Niet meer leverbaar

• AP8238986 Voorhandschoen comp.cov., blauw
  Niet meer leverbaar
• AP8231679 Voorhandschoen comp.cov., groen
  Niet meer leverbaar
• AP8238394 Voorhandschoen comp.cov., koper
  Niet meer leverbaar
• AP8238971 Voorhandschoen comp. cover, grijs
  Niet meer leverbaar
• AP8239551 Voorhandschoen comp.cov., blauw
  Niet meer leverbaar
• AP8238425 Voorhandschoen comp.cov., goud
  Niet meer leverbaar
• AP8238666 Voorhandschoen comp.cov., ameth.
  Niet meer leverbaar
• AP8239005 Voorhandschoen comp.cov., rood
  Niet meer leverbaar

13 Rooster van handschoenenkastje AP8201853 Niet meer leverbaar

• AP8201853 Rooster van handschoenenkastje
  Niet meer leverbaar

14 Top box weatherseal Beschikbaar AP8220407

•

  Pakking Piaggio Group · AP8220407 Beschikbaar

  € 3,36

  In winkelwagen

15 Pvc-mat AP8238549 Niet meer leverbaar

• AP8238549 Pvc-mat
  Niet meer leverbaar
• AP8238653 Mat, grijs
  Niet meer leverbaar
• AP8239559 Mat, grijs gelakt.
  Niet meer leverbaar
• AP8231680 Mat
  Niet meer leverbaar

16 Klemmoeren Beschikbaar AP8201763

•

  Plaatmoer Piaggio Group · AP8201763 · Benodigd aantal: 7 Beschikbaar

  € 2,27

  In winkelwagen

17 Clipmoeren (m5) Beschikbaar AP8102375

•

  Plaatmoer M5 Piaggio Group · AP8102375 · Benodigd aantal: 26 Beschikbaar

  € 2,47

  In winkelwagen

18 Pen van brandstofvuldop AP8220429 Niet meer leverbaar

• AP8220429 Pen van brandstofvuldop Benodigd aantal: 2
  Niet meer leverbaar

19 Rechter deksel, rood AP8239004 Niet meer leverbaar

• AP8239004 Rechter deksel, rood
  Niet meer leverbaar
• AP8238392 Rechts deksel, koper
  Niet meer leverbaar
• AP8238423 Rh deksel, goud
  Niet meer leverbaar
• AP8239549 Rechter deksel, w.blauw
  Niet meer leverbaar
• AP8231910 Rechter deksel, groen
  Niet meer leverbaar
• AP8238667 Rh dekking, ameth.
  Niet meer leverbaar
• AP8238970 Rechter deksel, grijs
  Niet meer leverbaar
• AP8238985 Rechter deksel, blauw
  Niet meer leverbaar

20 Rubberen afstandhouder Beschikbaar AP8120001

•

  Stopper Piaggio Group · AP8120001 · Benodigd aantal: 2 Beschikbaar

  € 6,27

  In winkelwagen

21 Rubberen v-riem pakking Backorder 890495

•

  Rubberenafdichting Piaggio Group · 890495 Backorder

  € 11,82

  In winkelwagen

22 Klemmoeren Beschikbaar AP8202449

•

  Plaatmoer Piaggio Group · AP8202449 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen

23 Koplampkap vooraan. AP8238120 Niet meer leverbaar

• AP8238120 Koplampkap vooraan.
  Niet meer leverbaar
•

  Afdekking Piaggio Group · AP8239667 Backorder

  € 64,30

  In winkelwagen

24 T struik Beschikbaar AP8121811

•

  Bus Piaggio Group · AP8121811 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

25 Schroef Beschikbaar AP8150413

•

  Boutdraad 3,9x14 mm, edelstaal Piaggio Group · AP8150413 · Benodigd aantal: 25 Beschikbaar

  € 1,69

  In winkelwagen

26 Rubber met inzetstuk Beschikbaar AP8120531

•

  Rubberen bus Piaggio Group · AP8120531 Beschikbaar

  € 7,84

  In winkelwagen

27 Lichtprot. AP8238402 Niet meer leverbaar

• AP8238402 Lichtprot.
  Niet meer leverbaar
