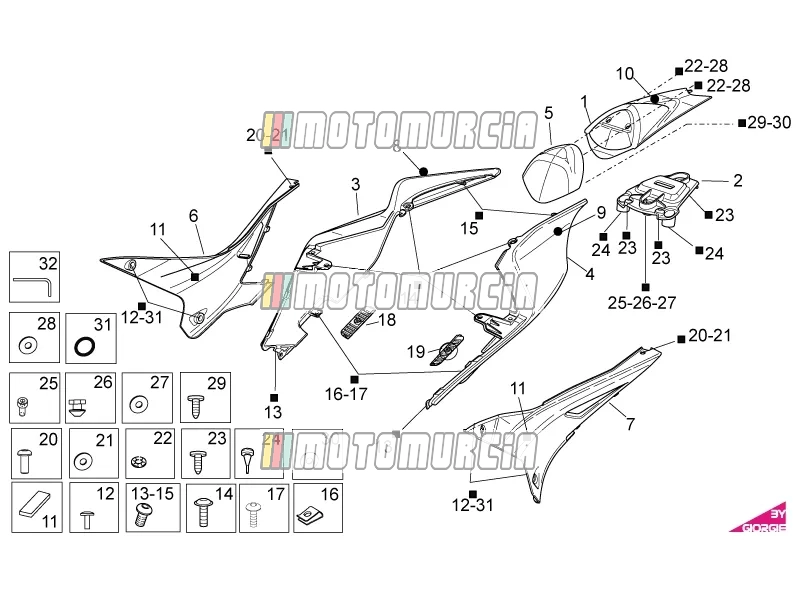

Exploded view — Achterlichaam I

Producten

1 Zadeldek, zwart Backorder 85883700XN6

•

  Zadelhoes, zonder sticker zwart, Suffix: XN6_zwart mat 168 Piaggio Group · 85883700XN6 Backorder

  € 118,76

  In winkelwagen

2 Basis van zadeldek Beschikbaar 858838

•

  Plaat Piaggio Group · 858838 Beschikbaar

  € 8,69

  In winkelwagen

3 Rechter achterkuip, rood 85883500XR4 Niet meer leverbaar

• 85883500XR4 Rechter achterkuip, rood Benodigd aantal: 2
  Niet meer leverbaar

4 Linker achterkuip, rood 85884700XR4 Niet meer leverbaar

• 85884700XR4 Linker achterkuip, rood Benodigd aantal: 3
  Niet meer leverbaar

5 Kussen Beschikbaar 893112

•

  Zadel Piaggio Group · 893112 Beschikbaar

  € 91,00

  In winkelwagen

6 Rechter zijpaneel, carb. 890966 Niet meer leverbaar

• 890966 Rechter zijpaneel, carb.
  Niet meer leverbaar

7 Linker zijpaneel, carb. 890967 Niet meer leverbaar

• 890967 Linker zijpaneel, carb.
  Niet meer leverbaar

8 Rh achterkuipsticker "rsv4" Beschikbaar 893797

•

  Sticker, Motief: RSV4, rechts Piaggio Group · 893797 Beschikbaar

  € 8,09

  In winkelwagen

9 Sticker op de linker achterkuip "rsv4" 894082 Niet meer leverbaar

• 894082 Sticker op de linker achterkuip "rsv4"
  Niet meer leverbaar

10 Zadelhoes sticker italia Beschikbaar 893798

•

  Sticker, Motief: Italia Piaggio Group · 893798 Beschikbaar

  € 17,98

  In winkelwagen

11 Zelfklevende spons 15x8 Beschikbaar 890512

•

  Lijm 15x8 mm Piaggio Group · 890512 · Benodigd aantal: 2 Beschikbaar

  € 32,36

  In winkelwagen

12 Schroef 893838 Niet meer leverbaar

• 893838 Schroef Benodigd aantal: 4
  Niet meer leverbaar

13 Schroef Beschikbaar AP8152174

•

  Bout M5x12 Piaggio Group · AP8152174 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen

14 Schroef Beschikbaar 2B014101

•

  Bout Piaggio Group · 2B014101 · Benodigd aantal: 4 Beschikbaar

  € 3,78

  In winkelwagen

15 Schroef (m5x10) Beschikbaar AP8150538

•

  Bout M5x10 Piaggio Group · AP8150538 · Benodigd aantal: 2 Beschikbaar

  € 2,35

  In winkelwagen

16 Klem m4 (m4) Beschikbaar AP8102381

•

  Plaatmoer M4 Piaggio Group · AP8102381 · Benodigd aantal: 2 Beschikbaar

  € 4,51

  In winkelwagen

17 Schroef Beschikbaar AP8121184

•

  Bout M4x14 Piaggio Group · AP8121184 · Benodigd aantal: 2 Beschikbaar

  € 1,32

  In winkelwagen

18 Netpaneel (r) Beschikbaar 893108

•

  Rooster, rechts Piaggio Group · 893108 Beschikbaar

  € 5,80

  In winkelwagen

19 Netpaneel (l) Beschikbaar 893109

•

  Rooster, links Piaggio Group · 893109 Beschikbaar

  € 11,47

  In winkelwagen

20 Schroef Beschikbaar AP8152267

•

  Bout M5x12 Piaggio Group · AP8152267 · Benodigd aantal: 2 Beschikbaar

  € 2,54

  In winkelwagen

21 Wasmachine Beschikbaar AP8150248

•

  Sluitring 5,5x15x1,6 mm Piaggio Group · AP8150248 · Benodigd aantal: 2 Beschikbaar

  € 1,26

  In winkelwagen

22 Sluitring voor assen d5 (d5) Beschikbaar AP8150450

•

  Asschijf Ø 5,00 mm Piaggio Group · AP8150450 · Benodigd aantal: 2 Beschikbaar

  € 2,47

  In winkelwagen

23 Schroef Beschikbaar AP8150413

•

  Boutdraad 3,9x14 mm, edelstaal Piaggio Group · AP8150413 · Benodigd aantal: 3 Beschikbaar

  € 1,69

  In winkelwagen

24 Demper Beschikbaar AP8220238

•

  Aanslagrubber Piaggio Group · AP8220238 · Benodigd aantal: 2 Beschikbaar

  € 3,18

  In winkelwagen

25 Schroef Beschikbaar AP8152043

•

  Bout M4x10 Piaggio Group · AP8152043 Beschikbaar

  € 2,18

  In winkelwagen

26 Pin Beschikbaar 893259

•

  Bout Piaggio Group · 893259 Beschikbaar

  € 10,43

  In winkelwagen

27 Sluitring (4,3x9x0,8) Beschikbaar AP8150158

•

  Sluitring 4,3x9x0,8 mm Piaggio Group · AP8150158 Beschikbaar

  € 1,48

  In winkelwagen

28 Rubberen afstandhouder Beschikbaar AP8102504

•

  Pakking Piaggio Group · AP8102504 · Benodigd aantal: 2 Beschikbaar

  € 3,18

  In winkelwagen

29 Schroef Beschikbaar AP8150421

•

  Boutdraad 2,9x12 mm, edelstaal Piaggio Group · AP8150421 Beschikbaar

  € 2,18

  In winkelwagen

30 Nylon sluitring Beschikbaar AP8144565

•

  Sluitring Piaggio Group · AP8144565 Beschikbaar

  € 1,48

  In winkelwagen

31 8 - stofkapring vooraan Beschikbaar AP8120622

•

  Sluitring Piaggio Group · AP8120622 · Benodigd aantal: 2 Beschikbaar

  € 1,59

  In winkelwagen

32 Inbussleutel Beschikbaar 894195

•

  Inbussleutel Piaggio Group · 894195 Beschikbaar

  € 3,17

  In winkelwagen
