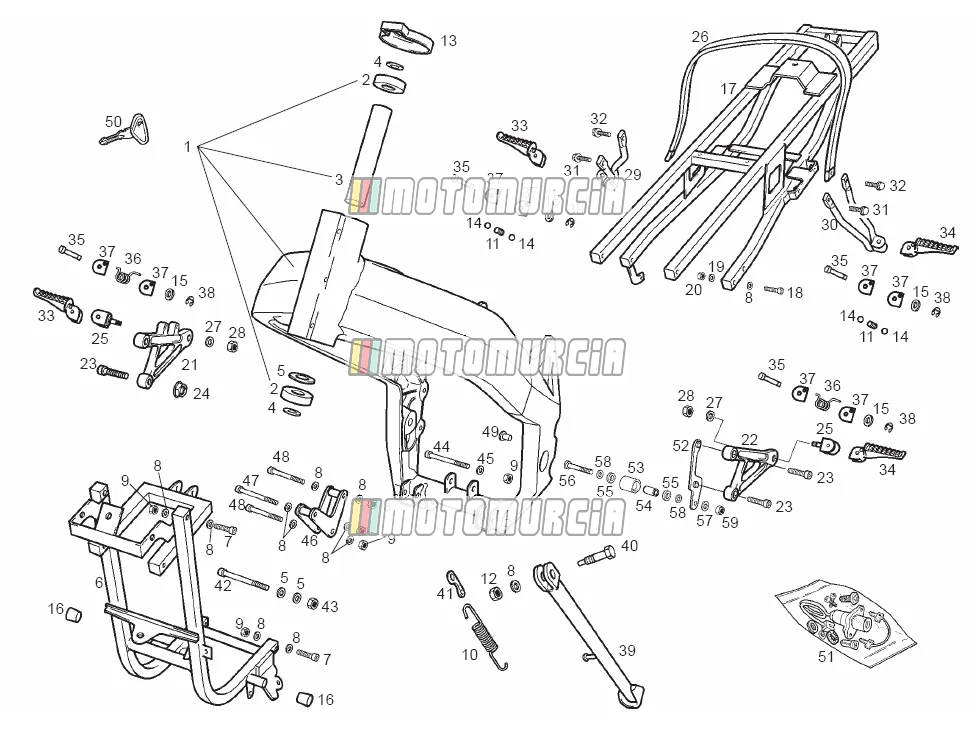

Exploded view — Centrale standaard

Producten

1 Frame 00H01981601 Niet meer leverbaar

• 00H01981601 Frame
  Niet meer leverbaar

2 Stuurlager Beschikbaar 00000056205

•

  Balhoofd kogelringen 6205, 25x52x15 mm Piaggio Group · 00000056205 Beschikbaar

  € 13,82

  In winkelwagen

3 Leiding Backorder 00H06300401

•

  Balhoofdbuis Piaggio Group · 00H06300401 Backorder

  € 13,39

  In winkelwagen

4 Stuurboutring 35x25x1 g 00H02001721 Niet meer leverbaar

• 00H02001721 Stuurboutring 35x25x1 g
  Niet meer leverbaar

5 Wasmachine Beschikbaar 00402100001

•

  Sluitring Piaggio Group · 00402100001 Beschikbaar

  € 1,72

  In winkelwagen

6 Voorframe 00H00109941 Niet meer leverbaar

• 00H00109941 Voorframe
  Niet meer leverbaar

7 Schroef (m8 125x45) Beschikbaar 00002084514

•

  Bout M8 Piaggio Group · 00002084514 Beschikbaar

  € 2,77

  In winkelwagen

8 Wasmachine Beschikbaar 00G00803101

•

  Sluitring Piaggio Group · 00G00803101 Beschikbaar

  € 1,72

  In winkelwagen

9 Moer Beschikbaar 00026008001

•

  Moer Piaggio Group · 00026008001 Beschikbaar

  € 2,69

  In winkelwagen

10 Lente Beschikbaar 00H00804081

•

  Veer voor zijstandaard Piaggio Group · 00H00804081 Beschikbaar

  € 4,80

  In winkelwagen

11 Lente Beschikbaar 00H04902291

•

  Veer voor voetsteun Piaggio Group · 00H04902291 Beschikbaar

  € 2,31

  In winkelwagen

12 Moer Beschikbaar 00023108000

•

  Moer M8 Piaggio Group · 00023108000 Beschikbaar

  € 5,67

  In winkelwagen

13 Afdekking Beschikbaar 00H00203761

•

  Afsluitbout Piaggio Group · 00H00203761 Beschikbaar

  € 5,94

  In winkelwagen

14 Bal Beschikbaar 00000061061

•

  Kogel Ø 6,00 mm Piaggio Group · 00000061061 Beschikbaar

  € 0,99

  In winkelwagen

15 Wasmachine Beschikbaar 00D01200171

•

  Sluitring Ø 6,00 mm Piaggio Group · 00D01200171 Beschikbaar

  € 1,48

  In winkelwagen

16 Afdekking Beschikbaar 00H01504301

•

  Afsluitbout Piaggio Group · 00H01504301 Beschikbaar

  € 1,95

  In winkelwagen

17 Zadeloplegging Backorder 00H00108341A

•

  Frame achter Piaggio Group · 00H00108341A Backorder

  € 197,62

  In winkelwagen

18 Schroef 00004184001 Niet meer leverbaar

• 00004184001 Schroef
  Niet meer leverbaar

19 Wasmachine Beschikbaar 00000033080

•

  Sluitring Piaggio Group · 00000033080 Beschikbaar

  € 1,44

  In winkelwagen

21 RH voorste voetsteunbeugel Backorder 00H01504121

•

  Ankerplaat voetsteunen rechts Piaggio Group · 00H01504121 Backorder

  € 150,89

  In winkelwagen

22 Ondersteuning voetsteun voor de berijder 00H01501131 Niet meer leverbaar

• 00H01501131 Ondersteuning voetsteun voor de berijder
  Niet meer leverbaar

23 Schroef Beschikbaar 598921

•

  Bout Piaggio Group · 598921 Beschikbaar

  € 1,32

  In winkelwagen

25 Rh-ondersteuning 00H02202311 Niet meer leverbaar

• 00H02202311 Rh-ondersteuning
  Niet meer leverbaar

26 Hendel Backorder 00H04901731

•

  Handgreep Piaggio Group · 00H04901731 Backorder

  € 38,21

  In winkelwagen

27 Wasmachine Beschikbaar 00402060001

•

  Sluitring Ø 6,00 mm Piaggio Group · 00402060001 Beschikbaar

  € 1,48

  In winkelwagen

29 RH-voetsteunondersteuning Beschikbaar 00H00105702A

•

  Voetsteun rechts Piaggio Group · 00H00105702A Beschikbaar

  € 27,08

  In winkelwagen

30 LH-voetsteunsteun Backorder 00H00105672A

•

  Voetsteun links Piaggio Group · 00H00105672A Backorder

  € 27,08

  In winkelwagen

31 Schroef 00006082000 Niet meer leverbaar

• 00006082000 Schroef
  Niet meer leverbaar

32 Schroef 00006083000 Niet meer leverbaar

• 00006083000 Schroef
  Niet meer leverbaar

33 Voetsteun rechts Backorder 00H01507091

•

  Voetsteun Piaggio Group · 00H01507091 Backorder

  € 57,48

  In winkelwagen

34 Voetsteun links Beschikbaar 00H01507451

•

  Voetsteun Piaggio Group · 00H01507451 Beschikbaar

  € 57,48

  In winkelwagen

35 Pin Beschikbaar 00H04902311

•

  Bout Piaggio Group · 00H04902311 Beschikbaar

  € 11,68

  In winkelwagen

36 Lente, stap terug 00H04901291 Niet meer leverbaar

• 00H04901291 Lente, stap terug
  Niet meer leverbaar

37 Voetsteunplaat Beschikbaar 00H04903401

•

  Sims Piaggio Group · 00H04903401 Beschikbaar

  € 1,91

  In winkelwagen

38 Seeger Beschikbaar 00047030400

•

  Borgring Piaggio Group · 00047030400 Beschikbaar

  € 0,99

  In winkelwagen

39 Zijstandaard 00H00829011 Niet meer leverbaar

• 00H00829011 Zijstandaard
  Niet meer leverbaar

40 Boutstandaard Beschikbaar 00H00805072

•

  O-Ring Bout Piaggio Group · 00H00805072 Beschikbaar

  € 12,75

  In winkelwagen

41 Zijstandaard rustplaat Beschikbaar 2B004468

•

  Plaat Piaggio Group · 2B004468 Beschikbaar

  € 4,04

  In winkelwagen

42 Schroef 00011101302 Niet meer leverbaar

• 00011101302 Schroef
  Niet meer leverbaar

43 Moer Beschikbaar 002440

•

  Moer M10 Piaggio Group · 002440 Beschikbaar

  € 1,11

  In winkelwagen

44 Gescheurd.c/all.8m125x85 din912 12,9 dac 00002088014 Niet meer leverbaar

• 00002088014 Gescheurd.c/all.8m125x85 din912 12,9 dac
  Niet meer leverbaar

46 Steun 00H04400651 Niet meer leverbaar

• 00H04400651 Steun
  Niet meer leverbaar

47 Schroef 8m125x65 00002086531 Niet meer leverbaar

• 00002086531 Schroef 8m125x65
  Niet meer leverbaar

48 Schroef Beschikbaar 00002085531

•

  Bout M8 Piaggio Group · 00002085531 Beschikbaar

  € 5,60

  In winkelwagen

49 Kapje 00H01802751 Niet meer leverbaar

• 00H01802751 Kapje
  Niet meer leverbaar

50 Blanco sleutel Beschikbaar 00H01801411

•

  Blanco sleutel Piaggio Group · 00H01801411 Beschikbaar

  € 12,29

  In winkelwagen

51 Slot met sleutels zonder hendel Backorder 00H05912251

•

  Slotset Piaggio Group · 00H05912251 Backorder

  € 281,87

  In winkelwagen

52 Ontbrekende beschrijving 0000863014A Niet meer leverbaar

• 0000863014A Ontbrekende beschrijving
  Niet meer leverbaar

53 Ontbrekende beschrijving 00000863017 Niet meer leverbaar

• 00000863017 Ontbrekende beschrijving
  Niet meer leverbaar

54 Ontbrekende beschrijving 00000863018 Niet meer leverbaar

• 00000863018 Ontbrekende beschrijving
  Niet meer leverbaar

55 Lager 608 2rs Backorder 00056060801

•

  Drif as lager 608 2RS, 8x22x7 mm Piaggio Group · 00056060801 Backorder

  € 8,46

  In winkelwagen

56 Tor 8m125x50 din931 8.8 zn.b 00022085021 Niet meer leverbaar

• 00022085021 Tor 8m125x50 din931 8.8 zn.b
  Niet meer leverbaar

57 Wasmachine Beschikbaar 00402080001

•

  Sluitring Ø 8,00 mm Piaggio Group · 00402080001 Beschikbaar

  € 0,99

  In winkelwagen

58 Wasmachine Backorder 847183

•

  Sluitring Piaggio Group · 847183 Backorder

  € 1,48

  In winkelwagen

59 Moer Beschikbaar 00262080022

•

  Moer M8 Piaggio Group · 00262080022 Beschikbaar

  € 1,48

  In winkelwagen
