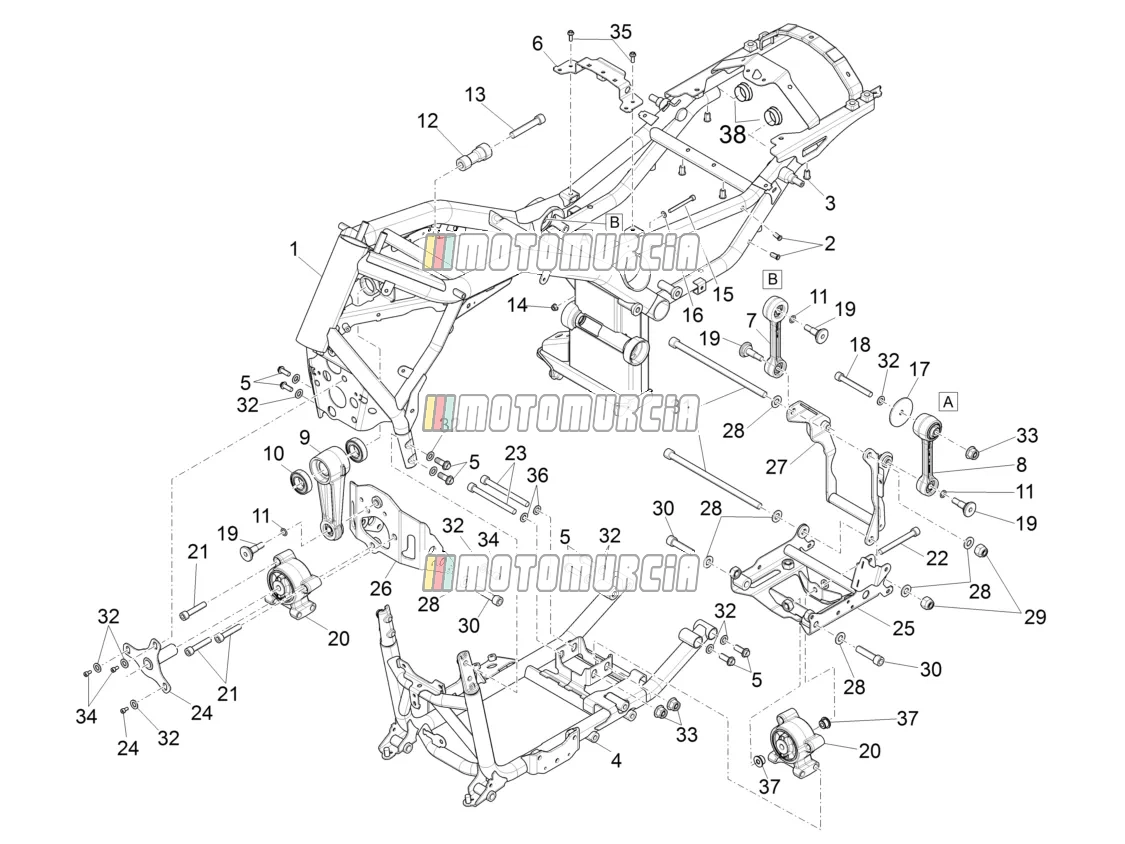

Exploded view — Kader

Producten

1 Bovenframe met i.p. 886836 Niet meer leverbaar

• 886836 Bovenframe met i.p.
  Niet meer leverbaar

2 Schroefdraad klinknagel Op voorraad AP8201755

•

  Klinknagel kunststof Piaggio Group · AP8201755 · Benodigd aantal: 10 Op voorraad

  € 7,14

  In winkelwagen

3 Inzetstuk met zeskantige schroefdraad Op voorraad AP8102902

•

  Bus Piaggio Group · AP8102902 · Benodigd aantal: 6 Op voorraad

  € 2,18

  In winkelwagen

4 Onderste frame met ip Op voorraad 2B000506

•

  Frame beneden Piaggio Group · 2B000506 Op voorraad

  € 728,48

  In winkelwagen

5 Schroef M10x30 Op voorraad GU98683530

•

  Bout M10x30 Piaggio Group · GU98683530 · Benodigd aantal: 8 Op voorraad

  € 1,88

  In winkelwagen

6 Stoel ondersteuning Backorder 887719

•

  Zitbeugel Piaggio Group · 887719 Backorder

  € 63,62

  In winkelwagen

7 Complete achterste drijfstang Backorder 8870134

•

  Drijfstang rechts Piaggio Group · 8870134 Backorder

  € 455,77

  In winkelwagen

8 Complete reactie drijfstang Backorder 8870864

•

  Drijfstang Piaggio Group · 8870864 Backorder

  € 455,77

  In winkelwagen

9 Drijfstang motorsteun Backorder 887014

•

  Drijfstang links Piaggio Group · 887014 Backorder

  € 455,77

  In winkelwagen

10 Lager 25x47x12 Op voorraad AP8110094

•

  Wiellager 6005 2RS1, 25x47x12 mm Piaggio Group · AP8110094 · Benodigd aantal: 2 Op voorraad

  € 6,80

  In winkelwagen

11 O-Ring Backorder 273774

•

  Afdichtring Piaggio Group · 273774 · Benodigd aantal: 8 Backorder

  € 1,26

  In winkelwagen

12 Stille blokpin Op voorraad 887261

•

  Bus Piaggio Group · 887261 Op voorraad

  € 34,97

  In winkelwagen

13 Schroef (m12x80) Op voorraad 2B000480

•

  Bout M12x80 Piaggio Group · 2B000480 Op voorraad

  € 3,79

  In winkelwagen
•

  Bout Piaggio Group · B063904 Op voorraad

  € 14,77

  In winkelwagen

14 Moer Op voorraad AP8152299

•

  Moer vliegwiel M6, zelfsluitend Piaggio Group · AP8152299 Op voorraad

  € 2,18

  In winkelwagen

15 Schroef (m6x60) Op voorraad GU98680360

•

  Bout M6x60 Piaggio Group · GU98680360 Op voorraad

  € 2,76

  In winkelwagen

16 Sluitring 6,4x12x1,2 Op voorraad GU95008306

•

  Sluitring 6,4x12x1,2 mm Piaggio Group · GU95008306 Op voorraad

  € 0,99

  In winkelwagen

17 Schijf Op voorraad 887728

•

  Sluitring Piaggio Group · 887728 Op voorraad

  € 14,35

  In winkelwagen

18 Schroef Op voorraad AP8150287

•

  Bout M10x90 Piaggio Group · AP8150287 Op voorraad

  € 5,83

  In winkelwagen

19 Schroefdraadpen Op voorraad B063307

•

  Bout Piaggio Group · B063307 · Benodigd aantal: 4 Op voorraad

  € 41,25

  In winkelwagen

20 Motorsteun stille blok Backorder B063139

•

  Silentrubber Piaggio Group · B063139 · Benodigd aantal: 2 Backorder

  € 285,44

  In winkelwagen

21 Schroef Op voorraad AP8150329

•

  Bout M10x50 Piaggio Group · AP8150329 · Benodigd aantal: 3 Op voorraad

  € 5,83

  In winkelwagen

22 Schroef Op voorraad AP8150287

•

  Bout M10x90 Piaggio Group · AP8150287 Op voorraad

  € 5,83

  In winkelwagen

23 Schroef (m10x110) Op voorraad AP8150040

•

  Bout M10x110 Piaggio Group · AP8150040 · Benodigd aantal: 2 Op voorraad

  € 6,20

  In winkelwagen

24 Silentblock-steunbeugel Backorder 887491

•

  Houder Piaggio Group · 887491 Backorder

  € 116,96

  In winkelwagen

25 Motor onderbeugel met i.p. Backorder 887248

•

  Drijfstangetje Piaggio Group · 887248 Backorder

  € 231,91

  In winkelwagen

26 Motorvoorbeugel met i.p. Backorder 887254

•

  Houder Piaggio Group · 887254 Backorder

  € 231,91

  In winkelwagen

27 Motor achterbeugel met i.p. Backorder 887260

•

  Drijfstangetje Piaggio Group · 887260 Backorder

  € 231,91

  In winkelwagen

28 Sluitring 13x24x2,5 Op voorraad GU95008313

•

  Sluitring Piaggio Group · GU95008313 · Benodigd aantal: 8 Op voorraad

  € 1,48

  In winkelwagen

29 Moer Op voorraad AP8150432

•

  Moer Piaggio Group · AP8150432 · Benodigd aantal: 2 Op voorraad

  € 2,47

  In winkelwagen

30 Schroef (m12x45) Backorder B064268

•

  Binnenzeskantschroef m12x45 Piaggio Group · B064268 · Benodigd aantal: 4 Backorder

  € 5,76

  In winkelwagen

31 Motor pin Backorder B063088

•

  Bout Piaggio Group · B063088 · Benodigd aantal: 2 Backorder

  € 37,15

  In winkelwagen

32 Sluitring 10,2x18x2 Op voorraad GU95008210

•

  Sluitring 10,2x18x2 mm Piaggio Group · GU95008210 · Benodigd aantal: 11 Op voorraad

  € 1,32

  In winkelwagen

33 Moer Op voorraad AP8152301

•

  Moer Piaggio Group · AP8152301 · Benodigd aantal: 3 Op voorraad

  € 2,35

  In winkelwagen

34 Schroef Backorder B063938

•

  Bout M10x20 Piaggio Group · B063938 · Benodigd aantal: 5 Backorder

  € 5,83

  In winkelwagen

35 Schroef Op voorraad 598839

•

  Bout met Flens M6x16 Piaggio Group · 598839 · Benodigd aantal: 2 Op voorraad

  € 1,48

  In winkelwagen

36 Sluitring 10,5x22x2,5 Op voorraad GU95008310

•

  Sluitring Piaggio Group · GU95008310 · Benodigd aantal: 2 Op voorraad

  € 2,78

  In winkelwagen

37 Struik Backorder 887264

•

  Bus Piaggio Group · 887264 · Benodigd aantal: 2 Backorder

  € 14,77

  In winkelwagen

38 Afdekking Op voorraad 978301

•

  Deksel Piaggio Group · 978301 · Benodigd aantal: 4 Op voorraad

  € 7,26

  In winkelwagen
