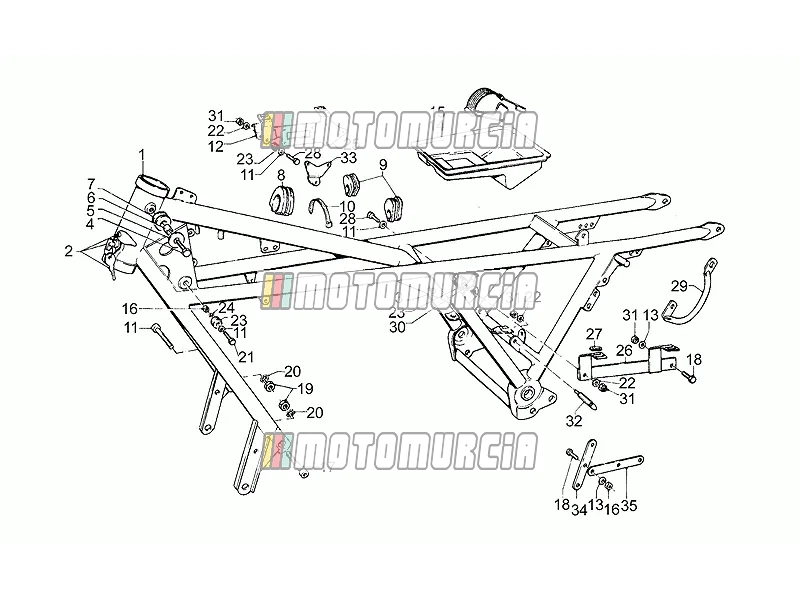

Exploded view — Kader

Producten

1 Frame GU28400150 Niet meer leverbaar

• GU28400150 Frame
  Niet meer leverbaar

2 Stuurslot GU28782550 Niet meer leverbaar

• GU28782550 Stuurslot
  Niet meer leverbaar

3 Afdekking Beschikbaar GU93180080

•

  Afsluitbout Piaggio Group · GU93180080 · Benodigd aantal: 4 Beschikbaar

  € 2,60

  In winkelwagen

4 Schroef GU98074425 Niet meer leverbaar

• GU98074425 Schroef Benodigd aantal: 2
  Niet meer leverbaar

5 Wasmachine Beschikbaar AP8150017

•

  Sluitring 8,4x16x1,6 mm Piaggio Group · AP8150017 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen

6 Afstandshouder GU91180810 Niet meer leverbaar

• GU91180810 Afstandshouder Benodigd aantal: 2
  Niet meer leverbaar

7 Afstandsstuk (rubber) GU14103400 Niet meer leverbaar

• GU14103400 Afstandsstuk (rubber) Benodigd aantal: 2
  Niet meer leverbaar

8 Pad GU14107100 Niet meer leverbaar

• GU14107100 Pad
  Niet meer leverbaar

9 Afstandsstuk (rubber) GU14109000 Niet meer leverbaar

• GU14109000 Afstandsstuk (rubber) Benodigd aantal: 2
  Niet meer leverbaar

10 Klem Beschikbaar GU14609650

•

  Klem 3,6x20,6 mm Piaggio Group · GU14609650 · Benodigd aantal: 3 Beschikbaar

  € 1,29

  In winkelwagen

11 Wasmachine Beschikbaar GU95100123

•

  Sluitring Piaggio Group · GU95100123 · Benodigd aantal: 4 Beschikbaar

  € 2,06

  In winkelwagen

12 Bord Backorder GU17750400

•

  Beugel Piaggio Group · GU17750400 Backorder

  € 4,01

  In winkelwagen

13 Wasmachine Beschikbaar GU95000206

•

  Sluitring Piaggio Group · GU95000206 · Benodigd aantal: 5 Beschikbaar

  € 1,29

  In winkelwagen

14 Gereedschapskist doos GU17479650 Niet meer leverbaar

• GU17479650 Gereedschapskist doos
  Niet meer leverbaar

15 Beugel GU17479750 Niet meer leverbaar

• GU17479750 Beugel
  Niet meer leverbaar

16 Moer GU92601206 Niet meer leverbaar

• GU92601206 Moer Benodigd aantal: 2
  Niet meer leverbaar

17 Schroef (m12x30) GU98623630 Niet meer leverbaar

• GU98623630 Schroef (m12x30) Benodigd aantal: 2
  Niet meer leverbaar

18 Schroef GU98052325 Niet meer leverbaar

• GU98052325 Schroef Benodigd aantal: 3
  Niet meer leverbaar

19 Moer Beschikbaar GU92602312

•

  Moer Piaggio Group · GU92602312 · Benodigd aantal: 2 Beschikbaar

  € 1,77

  In winkelwagen

20 Ingekerfde sluitring Beschikbaar GU95022112

•

  Tandschijf Piaggio Group · GU95022112 · Benodigd aantal: 2 Beschikbaar

  € 1,29

  In winkelwagen

21 Zeskantschroef Beschikbaar GU98054320

•

  Bout zeskant M6x20 Piaggio Group · GU98054320 · Benodigd aantal: 2 Beschikbaar

  € 1,26

  In winkelwagen

23 Pad Beschikbaar GU14103800

•

  Buffer Piaggio Group · GU14103800 · Benodigd aantal: 4 Beschikbaar

  € 11,39

  In winkelwagen

24 Ingekerfde sluitring GU95021106 Niet meer leverbaar

• GU95021106 Ingekerfde sluitring Benodigd aantal: 6
  Niet meer leverbaar

25 Rh plaat GU174248501 Niet meer leverbaar

• GU174248501 Rh plaat
  Niet meer leverbaar

26 Lh plaat GU17424050 Niet meer leverbaar

• GU17424050 Lh plaat
  Niet meer leverbaar

27 Afstandsstuk (rubber) GU39461600 Niet meer leverbaar

• GU39461600 Afstandsstuk (rubber) Benodigd aantal: 4
  Niet meer leverbaar

28 Schroef GU98052320 Niet meer leverbaar

• GU98052320 Schroef Benodigd aantal: 2
  Niet meer leverbaar

29 Hendel GU14464355 Niet meer leverbaar

• GU14464355 Hendel
  Niet meer leverbaar

30 U-bout Beschikbaar GU933011755

•

  Houder Piaggio Group · GU933011755 Beschikbaar

  € 8,54

  In winkelwagen

31 Moer (m6x1) Backorder GU92630106

•

  Moer M6x1 Piaggio Group · GU92630106 · Benodigd aantal: 6 Backorder

  € 5,23

  In winkelwagen

32 Bout GU28478550 Niet meer leverbaar

• GU28478550 Bout Benodigd aantal: 2
  Niet meer leverbaar

33 Bord GU17709950 Niet meer leverbaar

• GU17709950 Bord
  Niet meer leverbaar

34 Bord GU14716750 Niet meer leverbaar

• GU14716750 Bord
  Niet meer leverbaar

35 Bord GU147040501 Niet meer leverbaar

• GU147040501 Bord
  Niet meer leverbaar
