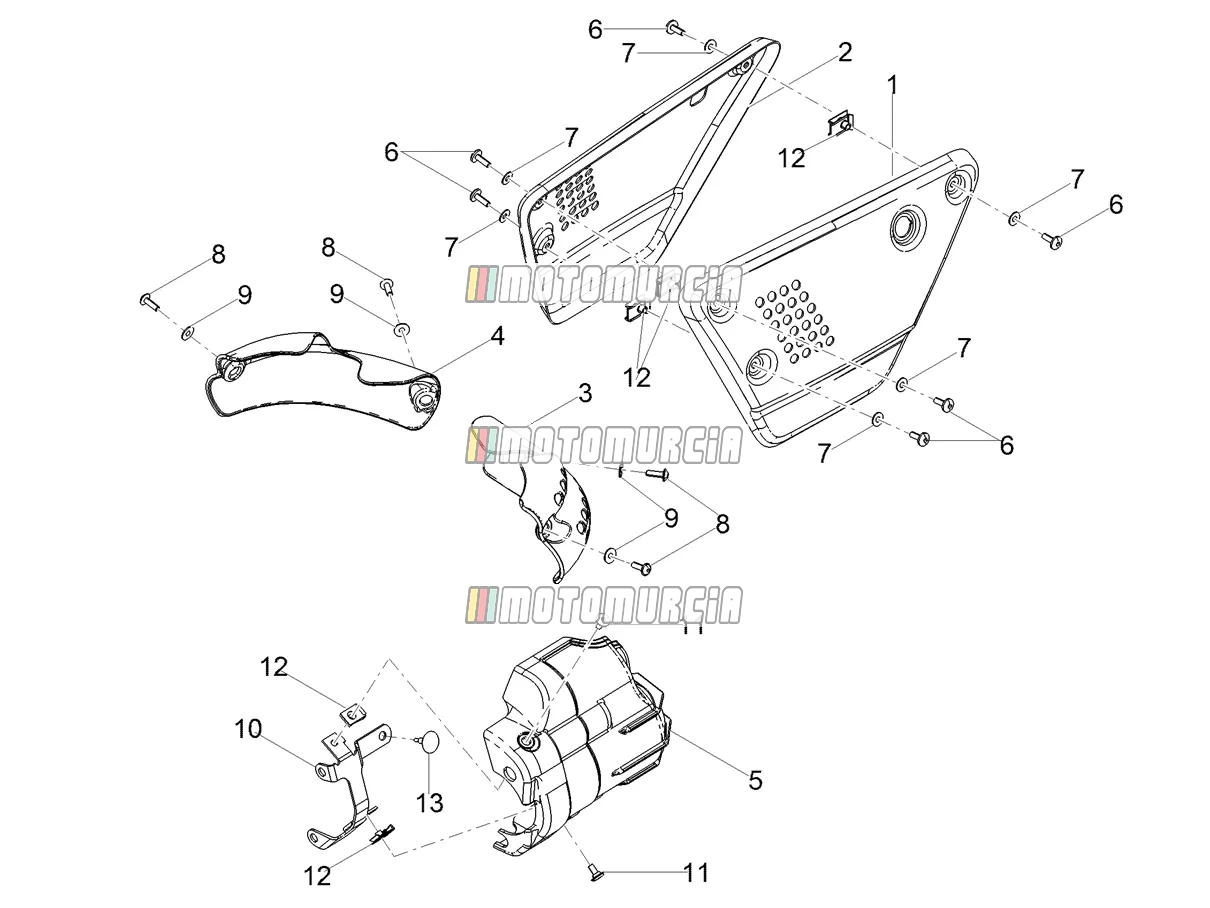

Exploded view — Centraal lichaam

Producten

1 Linker zijkuip Backorder 2B004965

•

  Kuipdeel, links Piaggio Group · 2B004965 Backorder

  € 585,57

  In winkelwagen

2 Rechter zijpaneel Backorder 2B004966

•

  Kuipdeel, rechts Piaggio Group · 2B004966 Backorder

  € 585,57

  In winkelwagen

3 Linker injectordeksels Backorder 2B003451

•

  Afdekking, links Piaggio Group · 2B003451 Backorder

  € 10,68

  In winkelwagen

4 Rechter injectordeksels Beschikbaar 2B003450

•

  Afdekking, rechts Piaggio Group · 2B003450 Beschikbaar

  € 10,68

  In winkelwagen

5 Startmotor deksel Beschikbaar 2B002943

•

  Afdekking Piaggio Group · 2B002943 Beschikbaar

  € 23,23

  In winkelwagen

6 Binnenzeskantschroef m5x15 Beschikbaar 976614

•

  Bout M5x15 Piaggio Group · 976614 · Benodigd aantal: 6 Beschikbaar

  € 17,68

  In winkelwagen

7 Sluitring (kunststof) Beschikbaar GU01577830

•

  Sluitring Piaggio Group · GU01577830 Beschikbaar

  € 1,48

  In winkelwagen

8 Schroef Beschikbaar 896174

•

  Bout M5x12 Piaggio Group · 896174 · Benodigd aantal: 4 Beschikbaar

  € 2,77

  In winkelwagen

9 Afstandshouder Beschikbaar 843213

•

  Sluitring Piaggio Group · 843213 · Benodigd aantal: 4 Beschikbaar

  € 1,48

  In winkelwagen

10 Steunbeugel voor deksel Beschikbaar 2B002937

•

  Houder Piaggio Group · 2B002937 · Benodigd aantal: 4 Beschikbaar

  € 21,63

  In winkelwagen

11 Schroef Beschikbaar AP8150500

•

  Bout M5x9 Piaggio Group · AP8150500 · Benodigd aantal: 2 Beschikbaar

  € 2,47

  In winkelwagen

12 Clipmoeren (m5) Beschikbaar AP8102375

•

  Plaatmoer M5 Piaggio Group · AP8102375 · Benodigd aantal: 8 Beschikbaar

  € 2,47

  In winkelwagen

13 Rubberen afstandhouder Beschikbaar AP8120001

•

  Stopper Piaggio Group · AP8120001 Beschikbaar

  € 6,27

  In winkelwagen
