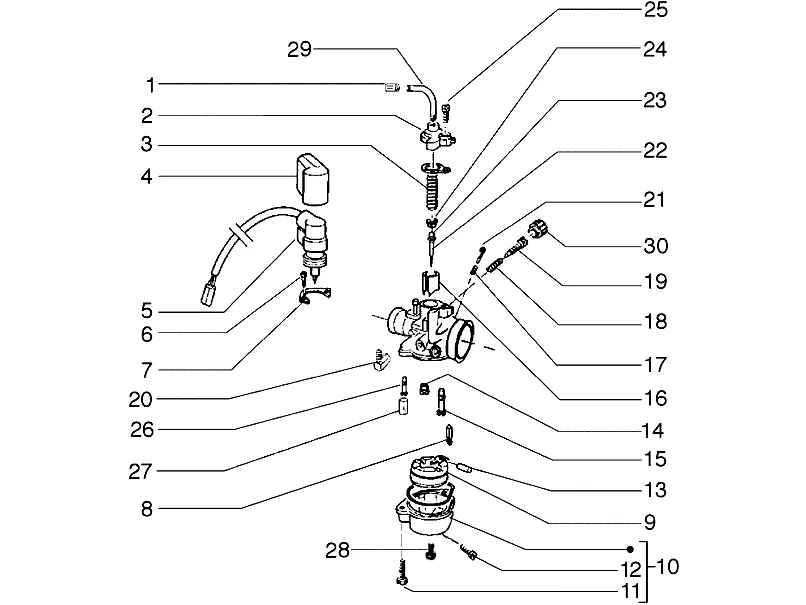

Exploded view — Carburateur

Producten

1 Stelschroef 435691 Niet meer leverbaar

• 435691 Stelschroef
  Niet meer leverbaar

2 Gasklepdeksel CM109001 Niet meer leverbaar

• CM109001 Gasklepdeksel
  Niet meer leverbaar
•

  Deksel, Dell Orto Piaggio Group · 431654 Beschikbaar

  € 5,51

  In winkelwagen

3 Gasklepveer 435694 Niet meer leverbaar

• 435694 Gasklepveer
  Niet meer leverbaar
•

  Veer Piaggio Group · 482942 Beschikbaar

  € 1,69

  In winkelwagen

4 Kapje 478024 Niet meer leverbaar

• 478024 Kapje
  Niet meer leverbaar
• 435704 Kapje
  Niet meer leverbaar
• 288883 Bewaker
  Niet meer leverbaar

5 Startplunjer Beschikbaar 479093

•

  Choke elektrisch, Dell Orto Piaggio Group · 479093 Beschikbaar

  € 143,87

  In winkelwagen
•

  Choke elektrisch, Dell Orto Piaggio Group · CM105905 Beschikbaar

  € 174,53

  In winkelwagen
• CM105907 Startapparaat
  Niet meer leverbaar
• 58024R Startapparaat
  Niet meer leverbaar

6 Schroef Beschikbaar 289575

•

  Bout Piaggio Group · 289575 · Benodigd aantal: 2 Beschikbaar

  € 2,41

  In winkelwagen
• 435686 Schroef (spec.) Benodigd aantal: 2
  Niet meer leverbaar

7 Bord 435685 Niet meer leverbaar

• 435685 Bord
  Niet meer leverbaar
•

  Houder Piaggio Group · 288863 Beschikbaar

  € 2,77

  In winkelwagen

8 Straalnaald (weber) 435708 Niet meer leverbaar

• 435708 Straalnaald (weber)
  Niet meer leverbaar

9 Zweven Beschikbaar 482916

•

  Vlotter Dell Orto Piaggio Group · 482916 Beschikbaar

  € 19,48

  In winkelwagen
• 435703 Zweven
  Niet meer leverbaar

10 Vlotterkamer 485037 Niet meer leverbaar

• 485037 Vlotterkamer
  Niet meer leverbaar
•

  Vlotterbak Dell Orto Piaggio Group · 484704 Beschikbaar

  € 26,45

  In winkelwagen
• 827037 Vlotterkamer
  Niet meer leverbaar

11 Schroef (spec.) 435684 Niet meer leverbaar

• 435684 Schroef (spec.) Benodigd aantal: 2
  Niet meer leverbaar
•

  Bout Piaggio Group · 288862 · Benodigd aantal: 2 Beschikbaar

  € 3,36

  In winkelwagen

12 Schroef Beschikbaar 432456

•

  Bout Piaggio Group · 432456 Beschikbaar

  € 8,91

  In winkelwagen

13 Vlotter pin Beschikbaar 288881

•

  Pin Piaggio Group · 288881 Beschikbaar

  € 2,06

  In winkelwagen
• 435702 Pin
  Niet meer leverbaar

14 Hoofdsproeier 63 CM101814 Niet meer leverbaar

• CM101814 Hoofdsproeier 63
  Niet meer leverbaar
•

  Hoofdsproeier Maat: 53 Piaggio Group · CM101704 Beschikbaar

  € 12,15

  In winkelwagen
•

  Bout M6x16 Piaggio Group · 272836 · Benodigd aantal: 2 Beschikbaar

  € 1,39

  In winkelwagen
• CM101750 Hoofdsproeier 64
  Niet meer leverbaar
• CM101807 Hoofdstraal
  Niet meer leverbaar
• CM101708 Hoofdstraal
  Niet meer leverbaar
•

  Hoofdsproeier Piaggio Group · CM101813 Backorder

  € 2,67

  In winkelwagen
•

  Sproeier Piaggio Group · 00H03215031 Backorder

  € 13,39

  In winkelwagen

15 Stationairsproeier 38 Beschikbaar CM102109

•

  Startspoeier Maat: 34 Piaggio Group · CM102109 Beschikbaar

  € 2,84

  In winkelwagen
•

  Stationair Sproeier Piaggio Group · CM102103 Beschikbaar

  € 4,34

  In winkelwagen
• CM102006 Stationaire jet
  Niet meer leverbaar
•

  Voetsteun Piaggio Group · 497618 Beschikbaar

  € 26,83

  In winkelwagen
• CM102002 Stationaire jet
  Niet meer leverbaar
• CM102107 Stationairsproeier 36
  Niet meer leverbaar
• CM102018 Stationaire jet
  Niet meer leverbaar

16 Gasklep (17,5) Beschikbaar CM141710

•

  Gasschuif Piaggio Group · CM141710 Beschikbaar

  € 9,15

  In winkelwagen
• CM141702 Gasklep
  Niet meer leverbaar
• CM108901 Gasklep
  Niet meer leverbaar

17 Lente Beschikbaar 085285

•

  Veer Piaggio Group · 085285 Beschikbaar

  € 1,37

  In winkelwagen
• 435697 Lente
  Niet meer leverbaar

18 Lente 435699 Niet meer leverbaar

• 435699 Lente
  Niet meer leverbaar
•

  Veer Piaggio Group · 152608 Beschikbaar

  € 1,40

  In winkelwagen

19 Stelschroef 825155 Niet meer leverbaar

• 825155 Stelschroef
  Niet meer leverbaar
•

  Stationairschroef Piaggio Group · 288880 Beschikbaar

  € 11,95

  In winkelwagen

20 Klep 435696 Niet meer leverbaar

• 435696 Klep
  Niet meer leverbaar
•

  OlieKleppen Piaggio Group · 436206 Beschikbaar

  € 13,79

  In winkelwagen

21 Adj.min.eng.speed luchtschroef Beschikbaar CM107702

•

  Reguleringbout Piaggio Group · CM107702 Beschikbaar

  € 3,48

  In winkelwagen
• CM110501 Schroef
  Niet meer leverbaar
•

  Pin rechts Piaggio Group · 574384 Beschikbaar

  € 14,18

  In winkelwagen
•

  Reguleringbout Piaggio Group · CM107701 Beschikbaar

  € 7,82

  In winkelwagen
•

  Pin links Piaggio Group · 574382 Beschikbaar

  € 14,94

  In winkelwagen

22 Conische pen Beschikbaar CM107510

•

  Bevel naald Piaggio Group · CM107510 Beschikbaar

  € 18,97

  In winkelwagen
•

  Borgring Piaggio Group · 005955 · Benodigd aantal: 2 Beschikbaar

  € 1,61

  In winkelwagen
• CM107511 Conische pen
  Niet meer leverbaar
• 480608 Conische pen
  Niet meer leverbaar
• CM107814 Conische pen
  Niet meer leverbaar

23 O-Ring 435692 Niet meer leverbaar

• 435692 O-Ring
  Niet meer leverbaar
•

  Beveiliging Conische Naald Dell Orto Piaggio Group · 288872 Beschikbaar

  € 1,59

  In winkelwagen
•

  Plaatschroef Piaggio Group · 297498 · Benodigd aantal: 2 Beschikbaar

  € 0,99

  In winkelwagen

24 Slot CM108401 Niet meer leverbaar

• CM108401 Slot
  Niet meer leverbaar
•

  Sluitring Piaggio Group · 118745 · Benodigd aantal: 2 Beschikbaar

  € 0,99

  In winkelwagen
•

  Beveiliging Conische Naald Dell Orto Piaggio Group · 288873 Beschikbaar

  € 2,59

  In winkelwagen

25 Schroef Beschikbaar 288865

•

  Bout Piaggio Group · 288865 Beschikbaar

  € 1,40

  In winkelwagen
• 435688 Schroef (spec.)
  Niet meer leverbaar
•

  Beschermingstuk, links Piaggio Group · 576036 Beschikbaar

  € 5,90

  In winkelwagen
•

  Set vloermatten Piaggio Group · 497619 Beschikbaar

  € 16,23

  In winkelwagen

26 Start straal CM102706 Niet meer leverbaar

• CM102706 Start straal
  Niet meer leverbaar
• 431635 Startsproeier 3/8
  Niet meer leverbaar

28 Schroef 435707 Niet meer leverbaar

• 435707 Schroef
  Niet meer leverbaar

29 Schot buis Beschikbaar 113903

•

  Leiding voor gaskabel Piaggio Group · 113903 Beschikbaar

  € 6,92

  In winkelwagen

30 Vlotterkamer 435683 Niet meer leverbaar

• 435683 Vlotterkamer
  Niet meer leverbaar
•

  Handvat Piaggio Group · 288878 Beschikbaar

  € 2,53

  In winkelwagen
