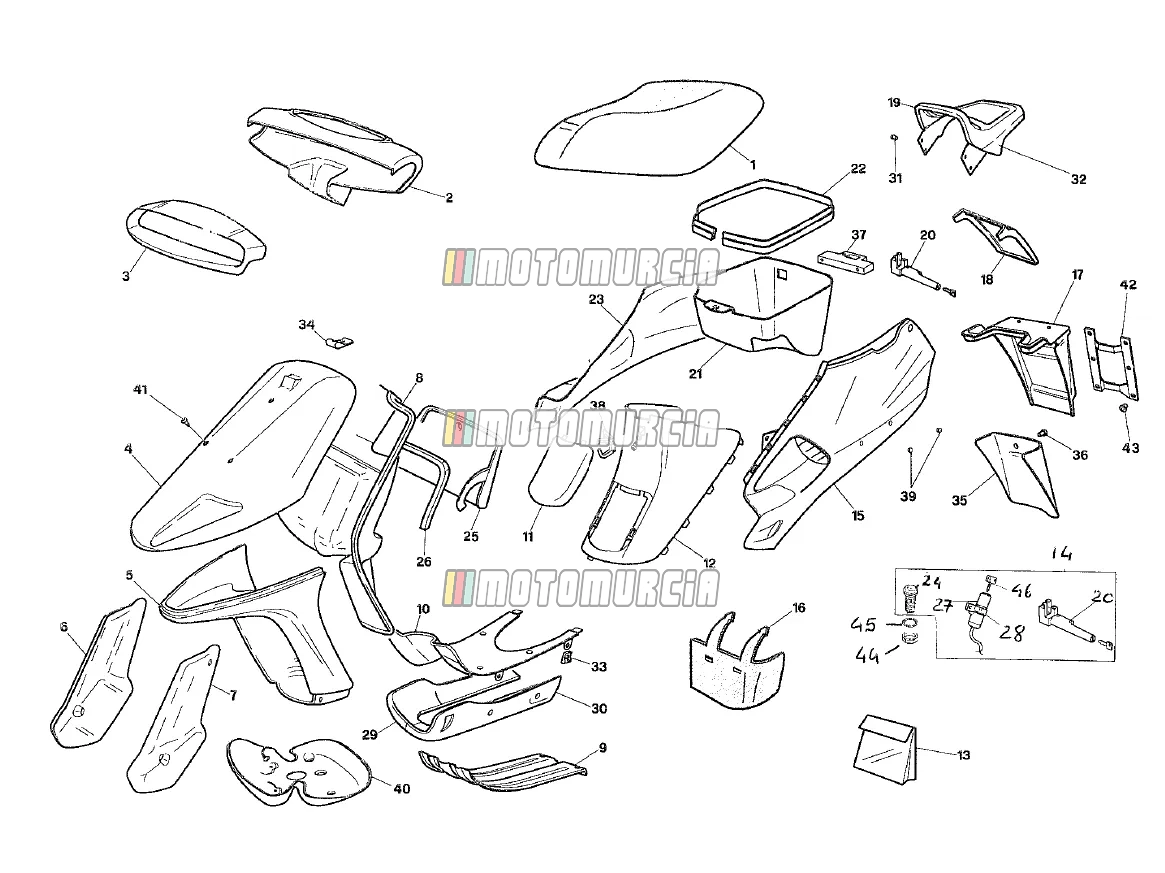

Exploded view — Lichaam

Producten

1 Zadel assy AP8229151 Niet meer leverbaar

• AP8229151 Zadel assy
  Niet meer leverbaar
• AP8229106 Zadel, zwart
  Niet meer leverbaar

2 Dashboardpaneel, zwart AP8230945 Niet meer leverbaar

• AP8230945 Dashboardpaneel, zwart
  Niet meer leverbaar

3 Lichtkader, hemelsblauw AP8238006 Niet meer leverbaar

• AP8238006 Lichtkader, hemelsblauw
  Niet meer leverbaar
• AP8231999 Licht frame, groen
  Niet meer leverbaar
• AP8231868 Licht frame, geel
  Niet meer leverbaar

4 Bovenste voorschild, geel AP8231869 Niet meer leverbaar

• AP8231869 Bovenste voorschild, geel
  Niet meer leverbaar
• AP8238002 Up. front kuip, groen
  Niet meer leverbaar
• AP8238007 Voorschild, cyaan
  Niet meer leverbaar

5 Onderste voorschild, grijs AP8231059 Niet meer leverbaar

• AP8231059 Onderste voorschild, grijs
  Niet meer leverbaar

6 Rh vorkbescherming, zwart AP8230982 Niet meer leverbaar

• AP8230982 Rh vorkbescherming, zwart
  Niet meer leverbaar

7 Vorkbuis Rechts AP8230983 Niet meer leverbaar

• AP8230983 Vorkbuis Rechts
  Niet meer leverbaar

8 Interne afscherming, zwart AP8231341 Niet meer leverbaar

• AP8231341 Interne afscherming, zwart
  Niet meer leverbaar

9 Laag. prot.fairing, zwart AP8230635 Niet meer leverbaar

• AP8230635 Laag. prot.fairing, zwart
  Niet meer leverbaar

10 Vloerpaneel, zwart AP8230708 Niet meer leverbaar

• AP8230708 Vloerpaneel, zwart
  Niet meer leverbaar

11 Batterijklep, zwart AP8230709 Niet meer leverbaar

• AP8230709 Batterijklep, zwart
  Niet meer leverbaar

12 Tunnelafdekking, zwart AP8231084 Niet meer leverbaar

• AP8231084 Tunnelafdekking, zwart
  Niet meer leverbaar

13 Stickerkit AP8215946 Niet meer leverbaar

• AP8215946 Stickerkit
  Niet meer leverbaar
• AP8215783 Stickerkit
  Niet meer leverbaar
• AP8215939 Stickerkit
  Niet meer leverbaar

14 Slotenset AP8201875 Niet meer leverbaar

• AP8201875 Slotenset
  Niet meer leverbaar

15 LH zijpaneel, geel AP8231872 Niet meer leverbaar

• AP8231872 LH zijpaneel, geel
  Niet meer leverbaar
• AP8238010 LH zijpaneel, cyaan
  Niet meer leverbaar
• AP8238005 LH zijpaneel, groen
  Niet meer leverbaar

16 Carburateurbescherming AP8230563 Niet meer leverbaar

• AP8230563 Carburateurbescherming
  Niet meer leverbaar

17 Kentekenplaathouder, zwart AP8230567 Niet meer leverbaar

• AP8230567 Kentekenplaathouder, zwart
  Niet meer leverbaar

18 Zijkuipafdekking, geel AP8231871 Niet meer leverbaar

• AP8231871 Zijkuipafdekking, geel
  Niet meer leverbaar
• AP8238009 Zijkuipafdekking, hemelsblauw
  Niet meer leverbaar
• AP8238004 Zijkuipafdekking, groen
  Niet meer leverbaar

19 Bagagerek AP8234032 Niet meer leverbaar

• AP8234032 Bagagerek
  Niet meer leverbaar

20 Zadelvergrendeling Backorder AP8201564

•

  Bodyseat Slot Piaggio Group · AP8201564 Backorder

  € 87,22

  In winkelwagen

21 Helmcompartiment+afdichting AP8230958 Niet meer leverbaar

• AP8230958 Helmcompartiment+afdichting
  Niet meer leverbaar

22 Top box weatherseal 890507 Niet meer leverbaar

• 890507 Top box weatherseal
  Niet meer leverbaar

23 RH-zijpaneel, cyaan AP8238008 Niet meer leverbaar

• AP8238008 RH-zijpaneel, cyaan
  Niet meer leverbaar
• AP8238003 RV zijpaneel, groen
  Niet meer leverbaar
• AP8231870 Rechter zijpaneel, zwart/grijs
  Niet meer leverbaar

24 Doos slot Beschikbaar AP8104600

•

  Slot Piaggio Group · AP8104600 Beschikbaar

  € 94,26

  In winkelwagen

25 Handschoen comp.cover, zwart AP8230714 Niet meer leverbaar

• AP8230714 Handschoen comp.cover, zwart
  Niet meer leverbaar

26 Top box weatherseal Beschikbaar AP8220407

•

  Pakking Piaggio Group · AP8220407 Beschikbaar

  € 3,36

  In winkelwagen

27 Hoofdschakelaar - stuurvergrendeling AP8212336 Niet meer leverbaar

• AP8212336 Hoofdschakelaar - stuurvergrendeling
  Niet meer leverbaar

28 Commutatorcontactblok AP8212400 Niet meer leverbaar

• AP8212400 Commutatorcontactblok
  Niet meer leverbaar

29 RH onderpaneel, grijs AP8230548 Niet meer leverbaar

• AP8230548 RH onderpaneel, grijs
  Niet meer leverbaar

30 LH onderpaneel, grijs AP8230553 Niet meer leverbaar

• AP8230553 LH onderpaneel, grijs
  Niet meer leverbaar

31 T bus * AP8221097 Niet meer leverbaar

• AP8221097 T bus * Benodigd aantal: 4
  Niet meer leverbaar

32 Lugg.rack-ondersteuning AP8234047 Niet meer leverbaar

• AP8234047 Lugg.rack-ondersteuning
  Niet meer leverbaar

33 Clipmoeren (m6) Beschikbaar 254485

•

  Plaatmoer Piaggio Group · 254485 · Benodigd aantal: 15 Beschikbaar

  € 2,04

  In winkelwagen

34 Clipmoeren (m5) Beschikbaar AP8102375

•

  Plaatmoer M5 Piaggio Group · AP8102375 · Benodigd aantal: 15 Beschikbaar

  € 2,47

  In winkelwagen

35 Spatscherm AP8230719 Niet meer leverbaar

• AP8230719 Spatscherm
  Niet meer leverbaar

36 Plastic klinknagel, zwart AP8120317 Niet meer leverbaar

• AP8120317 Plastic klinknagel, zwart Benodigd aantal: 2
  Niet meer leverbaar

37 Achterkuip van de topkoffer AP8230720 Niet meer leverbaar

• AP8230720 Achterkuip van de topkoffer
  Niet meer leverbaar

38 Onderzadelhaak cpl. Beschikbaar AP8201534

•

  Haak Piaggio Group · AP8201534 Beschikbaar

  € 43,27

  In winkelwagen

39 Afdekking AP8220323 Niet meer leverbaar

• AP8220323 Afdekking Benodigd aantal: 2
  Niet meer leverbaar

40 Voorspatbord AP8226372 Niet meer leverbaar

• AP8226372 Voorspatbord
  Niet meer leverbaar

41 Schroef Beschikbaar AP8152246

•

  Bout M6x16 Piaggio Group · AP8152246 · Benodigd aantal: 3 Beschikbaar

  € 4,37

  In winkelwagen

42 Kentekenplaatsteun AP8234069 Niet meer leverbaar

• AP8234069 Kentekenplaatsteun
  Niet meer leverbaar

43 Afstandshouder Beschikbaar AP8221023

•

  Bus Piaggio Group · AP8221023 · Benodigd aantal: 4 Beschikbaar

  € 1,84

  In winkelwagen

44 Moer Beschikbaar AP8152194

•

  Moer Piaggio Group · AP8152194 Beschikbaar

  € 2,77

  In winkelwagen

45 Wasmachine Beschikbaar AP8221312

•

  Tandschijf Piaggio Group · AP8221312 Beschikbaar

  € 2,18

  In winkelwagen

46 Blanco sleutel Beschikbaar AP8104613

•

  Blanco sleutel zonder transponder Piaggio Group · AP8104613 Beschikbaar

  € 19,66

  In winkelwagen
