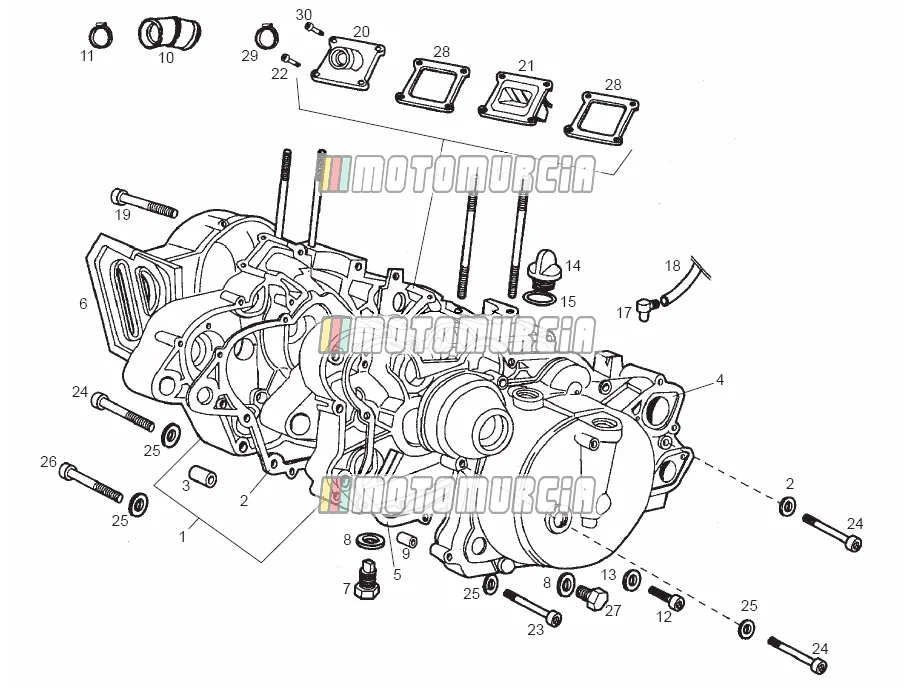

Exploded view — Voerers

Producten

1 Carter montage 00H03003634 Niet meer leverbaar

• 00H03003634 Carter montage
  Niet meer leverbaar

2 Pakking - carter 00H03000031 Niet meer leverbaar

• 00H03000031 Pakking - carter
  Niet meer leverbaar

3 Doorvoering 00H03010361 Niet meer leverbaar

• 00H03010361 Doorvoering
  Niet meer leverbaar

4 Carterdeksel 00H03007882 Niet meer leverbaar

• 00H03007882 Carterdeksel
  Niet meer leverbaar

5 Pakking - koppelingsdeksel 00H03000141 Niet meer leverbaar

• 00H03000141 Pakking - koppelingsdeksel
  Niet meer leverbaar

6 Motorkap 00H03005241 Niet meer leverbaar

• 00H03005241 Motorkap
  Niet meer leverbaar

7 Olieaftapplug (magnetisch) Op voorraad 8472376

•

  Bout Piaggio Group · 8472376 Op voorraad

  € 7,62

  In winkelwagen

8 Pakking - olieaftapplug Op voorraad 847238

•

  Sluitring Piaggio Group · 847238 Op voorraad

  € 1,67

  In winkelwagen

9 Paspin Op voorraad 847241

•

  Pasbout Piaggio Group · 847241 Op voorraad

  € 6,46

  In winkelwagen

10 Inlaatspruitstuk Op voorraad 871319

•

  Inlaatspruitstuk Piaggio Group · 871319 Op voorraad

  € 12,75

  In winkelwagen

11 Klem Op voorraad 00H02501491

•

  Slangklem Piaggio Group · 00H02501491 Op voorraad

  € 2,31

  In winkelwagen

12 Schroef Op voorraad 319446

•

  Bout M6x10 Piaggio Group · 319446 Op voorraad

  € 2,77

  In winkelwagen

13 Wasmachine Op voorraad 847239

•

  Sluitring Piaggio Group · 847239 Op voorraad

  € 2,35

  In winkelwagen

14 Schroef Op voorraad 8470875

•

  Olievulbout Piaggio Group · 8470875 Op voorraad

  € 12,16

  In winkelwagen

15 O-Ring Op voorraad 847180

•

  O-ring Piaggio Group · 847180 Op voorraad

  € 3,84

  In winkelwagen

16 Noppen cilinder 00003130050 Niet meer leverbaar

• 00003130050 Noppen cilinder
  Niet meer leverbaar

17 Carterontluchtingskoord 00005530600 Niet meer leverbaar

• 00005530600 Carterontluchtingskoord
  Niet meer leverbaar

18 Brandstof slang Op voorraad AP8220402

•

  Ontluchtingsleiding 5x9 mm Piaggio Group · AP8220402 Op voorraad

  € 29,45

  In winkelwagen

19 Schroef Op voorraad AP8152281

•

  Bout met Flens M6x30 Piaggio Group · AP8152281 Op voorraad

  € 2,18

  In winkelwagen

20 Inlaatspruitstuk Op voorraad 1A010664

•

  Inlaatspruitstuk Piaggio Group · 1A010664 Op voorraad

  € 7,32

  In winkelwagen

21 Reed valve Op voorraad 1A003630

•

  Lamellenventil Piaggio Group · 1A003630 Op voorraad

  € 62,07

  In winkelwagen

22 Schroef Op voorraad B016774

•

  Bout zeskant M6x25 Piaggio Group · B016774 Op voorraad

  € 1,48

  In winkelwagen

23 Schroef Op voorraad 414838

•

  Bout M6x35 Piaggio Group · 414838 Op voorraad

  € 1,48

  In winkelwagen

24 Schroef 00G03002091 Niet meer leverbaar

• 00G03002091 Schroef
  Niet meer leverbaar

25 Wasmachine Op voorraad 00000031060

•

  Sluitring Ø 6,00 mm Piaggio Group · 00000031060 Op voorraad

  € 0,99

  In winkelwagen

26 Schroef Op voorraad 00H03000091

•

  Bout M6x50 Piaggio Group · 00H03000091 Op voorraad

  € 1,72

  In winkelwagen

27 Schroef Backorder 1A021939

•

  Bout M10x12 Piaggio Group · 1A021939 Backorder

  € 7,82

  In winkelwagen

28 Inlaatspruitstukpakking Op voorraad 847091

•

  Aanzuignozzledichting Piaggio Group · 847091 Op voorraad

  € 2,23

  In winkelwagen

29 Kraag otiker Backorder 00H02500491

•

  Klem Piaggio Group · 00H02500491 Backorder

  € 4,27

  In winkelwagen

30 Schroef (m6x22) Op voorraad 1A000352

•

  Bout M6x22 Piaggio Group · 1A000352 Op voorraad

  € 3,71

  In winkelwagen
