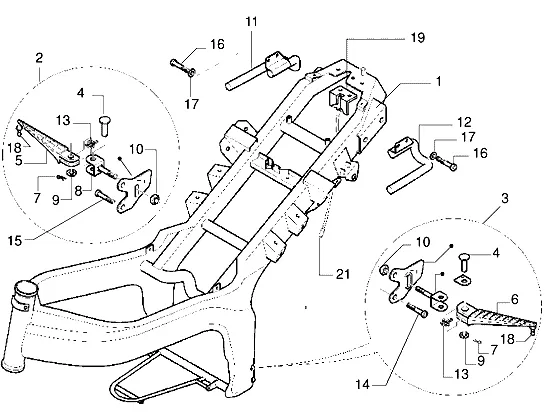

Exploded view — Chassis-centrale standaard

Producten

1 Frame 9703685 Niet meer leverbaar

• 9703685 Frame
  Niet meer leverbaar

2 Rubber mat r.h. Backorder CM012502

•

  Voetsteun rechts Piaggio Group · CM012502 Backorder

  € 65,34

  In winkelwagen

3 Voetsteun links Beschikbaar 970245

•

  Voetsteun links Piaggio Group · 970245 Beschikbaar

  € 103,47

  In winkelwagen

4 Pin Beschikbaar 965576

•

  Pin Piaggio Group · 965576 · Benodigd aantal: 2 Beschikbaar

  € 4,56

  In winkelwagen

5 Voetsteun rechts Beschikbaar 9430174

•

  Voetsteun rechts Piaggio Group · 9430174 Beschikbaar

  € 78,43

  In winkelwagen

6 Voetsteun links Backorder 9430164

•

  Voetsteun links Piaggio Group · 9430164 Backorder

  € 88,14

  In winkelwagen

7 Splitpen 1,7x18 Beschikbaar 003208

•

  Splitpen Piaggio Group · 003208 · Benodigd aantal: 2 Beschikbaar

  € 0,99

  In winkelwagen

9 Wasmachine Backorder 006177

•

  Sluitring Piaggio Group · 006177 · Benodigd aantal: 2 Backorder

  € 1,61

  In winkelwagen

10 Flensmoer m10x1,25 Beschikbaar 967356

•

  Moer Piaggio Group · 967356 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

11 Hendel Beschikbaar 970228

•

  Handvat links Piaggio Group · 970228 Beschikbaar

  € 40,75

  In winkelwagen

12 Hendel Backorder 970225

•

  Handvat rechts Piaggio Group · 970225 Backorder

  € 40,75

  In winkelwagen

13 Lente 943021 Niet meer leverbaar

• 943021 Lente Benodigd aantal: 2
  Niet meer leverbaar

14 Schroef Beschikbaar 015792

•

  Bout M8x30 Piaggio Group · 015792 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

15 Schroef Beschikbaar 599009

•

  Bout M8x20 Piaggio Group · 599009 · Benodigd aantal: 2 Beschikbaar

  € 1,72

  In winkelwagen

16 Schroef Beschikbaar 031116

•

  Bout M8x16 Piaggio Group · 031116 · Benodigd aantal: 4 Beschikbaar

  € 2,18

  In winkelwagen

17 Wasmachine Beschikbaar 431744

•

  Sluitring Piaggio Group · 431744 · Benodigd aantal: 4 Beschikbaar

  € 1,39

  In winkelwagen

18 Pal 943027 Niet meer leverbaar

• 943027 Pal Benodigd aantal: 2
  Niet meer leverbaar

19 Slot CM023702 Niet meer leverbaar

• CM023702 Slot
  Niet meer leverbaar

20 Schroef Beschikbaar 272836

•

  Bout M6x16 Piaggio Group · 272836 · Benodigd aantal: 2 Beschikbaar

  € 1,39

  In winkelwagen

21 Overdragen Backorder 970163

•

  Bowdenkabel Piaggio Group · 970163 Backorder

  € 12,21

  In winkelwagen

22 Voetsteun passagier 576911 Niet meer leverbaar

• 576911 Voetsteun passagier
  Niet meer leverbaar
• 576910 Voetsteun passagier
  Niet meer leverbaar

23 Schroef Beschikbaar 826298

•

  Bout Piaggio Group · 826298 Beschikbaar

  € 1,45

  In winkelwagen
