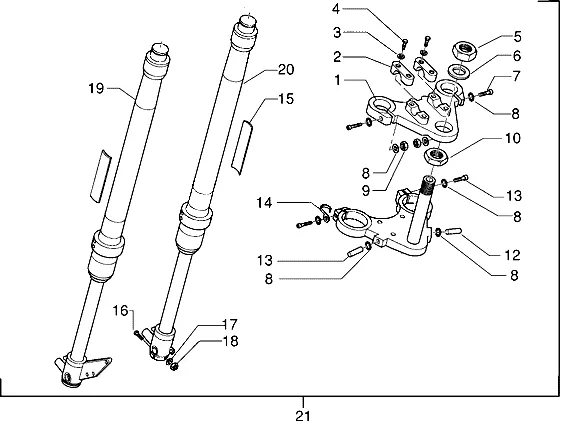

Exploded view — Voorwielophanging

Producten

1 Bovenste plaat 813767 Niet meer leverbaar

• 813767 Bovenste plaat
  Niet meer leverbaar

2 U-bout 813773 Niet meer leverbaar

• 813773 U-bout Benodigd aantal: 2
  Niet meer leverbaar

4 Schroef Beschikbaar 030074

•

  Bout Piaggio Group · 030074 · Benodigd aantal: 4 Beschikbaar

  € 1,48

  In winkelwagen

5 Moer Backorder 813772

•

  Moer Piaggio Group · 813772 Backorder

  € 15,52

  In winkelwagen

6 Wasmachine 813774 Niet meer leverbaar

• 813774 Wasmachine
  Niet meer leverbaar

7 Deflector 8142550095 Niet meer leverbaar

• 8142550095 Deflector
  Niet meer leverbaar

8 Wasmachine 813841 Niet meer leverbaar

• 813841 Wasmachine Benodigd aantal: 4
  Niet meer leverbaar

9 Moer Beschikbaar 020108

•

  Moer Piaggio Group · 020108 Beschikbaar

  € 0,99

  In winkelwagen

10 Moer 813808 Niet meer leverbaar

• 813808 Moer
  Niet meer leverbaar

11 Onderste plaat 813770 Niet meer leverbaar

• 813770 Onderste plaat
  Niet meer leverbaar

12 Huisvesting 813775 Niet meer leverbaar

• 813775 Huisvesting Benodigd aantal: 2
  Niet meer leverbaar

13 Schroef Beschikbaar 015792

•

  Bout M8x30 Piaggio Group · 015792 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

14 Klem 810176 Niet meer leverbaar

• 810176 Klem
  Niet meer leverbaar

15 Sticker 813771 Niet meer leverbaar

• 813771 Sticker Benodigd aantal: 2
  Niet meer leverbaar

16 Schroef Beschikbaar 030076

•

  Bout Piaggio Group · 030076 Beschikbaar

  € 1,32

  In winkelwagen

17 Wasmachine Beschikbaar 003058

•

  Sluitring 15x8,4x1,5 mm Piaggio Group · 003058 Beschikbaar

  € 1,84

  In winkelwagen

18 Moer Beschikbaar 319035

•

  Moer Piaggio Group · 319035 Beschikbaar

  € 1,39

  In winkelwagen

19 Boom 813769 Niet meer leverbaar

• 813769 Boom
  Niet meer leverbaar

20 Boom 813768 Niet meer leverbaar

• 813768 Boom
  Niet meer leverbaar

21 Stijgbeugel assy. 814185 Niet meer leverbaar

• 814185 Stijgbeugel assy.
  Niet meer leverbaar
