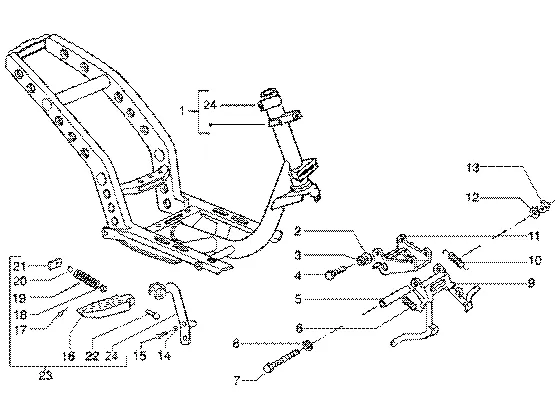

Exploded view — Chassis-centrale standaard

Producten

1 Frame 5776715 Niet meer leverbaar

• 5776715 Frame
  Niet meer leverbaar

3 Wasmachine Op voorraad 013861

•

  Sluitring 8,2x20x2,5 mm Piaggio Group · 013861 · Benodigd aantal: 2 Op voorraad

  € 1,59

  In winkelwagen

4 Schroef Op voorraad 031122

•

  Bout zeskant M8x30 Piaggio Group · 031122 · Benodigd aantal: 2 Op voorraad

  € 1,62

  In winkelwagen

5 Pin Op voorraad 583603

•

  O-Ring Bout Piaggio Group · 583603 Op voorraad

  € 6,62

  In winkelwagen

7 Schroef Op voorraad 030080

•

  Bout Piaggio Group · 030080 Op voorraad

  € 3,21

  In winkelwagen

8 Pakking ring Op voorraad 271695

•

  Afdichtring Piaggio Group · 271695 · Benodigd aantal: 2 Op voorraad

  € 1,48

  In winkelwagen

9 Main Stand comp. 581785 Niet meer leverbaar

• 581785 Main Stand comp.
  Niet meer leverbaar

10 Lente Op voorraad 278940

•

  Veer voor middenbokaard Piaggio Group · 278940 Op voorraad

  € 7,53

  In winkelwagen

11 Onderhoud Op voorraad 272929

•

  Drijfstangetje Piaggio Group · 272929 Op voorraad

  € 47,36

  In winkelwagen

12 Sluitring (veer) Op voorraad 016408

•

  Veerring 13,75x8,15x4,5 mm Piaggio Group · 016408 · Benodigd aantal: 2 Op voorraad

  € 1,84

  In winkelwagen

13 Moer Op voorraad 020108

•

  Moer Piaggio Group · 020108 Op voorraad

  € 0,99

  In winkelwagen

15 Schroef Op voorraad 031119

•

  Bout zeskant M8x22 Piaggio Group · 031119 · Benodigd aantal: 4 Op voorraad

  € 1,75

  In winkelwagen

16 Voetsteun Op voorraad 295451

•

  Voetsteun Piaggio Group · 295451 · Benodigd aantal: 2 Op voorraad

  € 20,26

  In winkelwagen

17 Elastische veer Op voorraad 259933

•

  Splitpen Piaggio Group · 259933 · Benodigd aantal: 2 Op voorraad

  € 0,99

  In winkelwagen

18 Wasmachine Op voorraad 003058

•

  Sluitring 15x8,4x1,5 mm Piaggio Group · 003058 · Benodigd aantal: 2 Op voorraad

  € 1,84

  In winkelwagen

19 Trekveer 295590 Niet meer leverbaar

• 295590 Trekveer Benodigd aantal: 2
  Niet meer leverbaar

20 Bal d6 295591 Niet meer leverbaar

• 295591 Bal d6 Benodigd aantal: 2
  Niet meer leverbaar

21 Rubberen mat stop voetsteun 295592 Niet meer leverbaar

• 295592 Rubberen mat stop voetsteun Benodigd aantal: 2
  Niet meer leverbaar

22 Pin Op voorraad 295593

•

  Bout Piaggio Group · 295593 · Benodigd aantal: 2 Op voorraad

  € 5,43

  In winkelwagen

23 Voetsteun Op voorraad 573502

•

  Voetsteun rechts Piaggio Group · 573502 Op voorraad

  € 32,08

  In winkelwagen
•

  Voetsteun links Piaggio Group · 573501 Op voorraad

  € 32,08

  In winkelwagen

24 Ondersteuning voor slot Op voorraad 298604

•

  Kasteel opnemen Piaggio Group · 298604 Op voorraad

  € 43,14

  In winkelwagen
