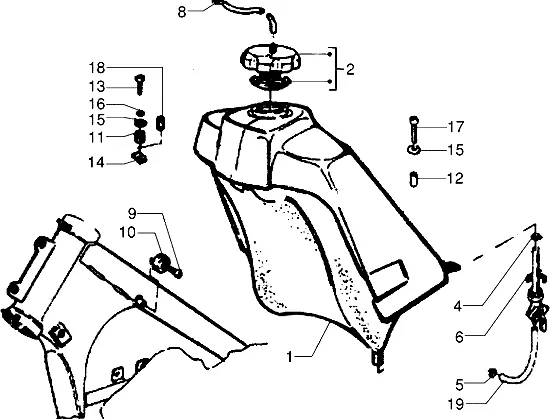

Exploded view — Brandstoftank

Producten

1 Brandstoftank 811077 Niet meer leverbaar

• 811077 Brandstoftank
  Niet meer leverbaar

2 BENZINEDOP 811506 Niet meer leverbaar

• 811506 BENZINEDOP
  Niet meer leverbaar

4 Pik 811354 Niet meer leverbaar

• 811354 Pik
  Niet meer leverbaar

5 Klem 810281 Niet meer leverbaar

• 810281 Klem
  Niet meer leverbaar

8 Leiding 809930 Niet meer leverbaar

• 809930 Leiding
  Niet meer leverbaar

9 Schroef 319273 Niet meer leverbaar

• 319273 Schroef
  Niet meer leverbaar

10 Pad 324732 Niet meer leverbaar

• 324732 Pad
  Niet meer leverbaar

11 Pad Beschikbaar 141590

•

  Rubber Piaggio Group · 141590 Beschikbaar

  € 2,47

  In winkelwagen

12 Afstandshouder 809697 Niet meer leverbaar

• 809697 Afstandshouder
  Niet meer leverbaar

13 Schroef 809903 Niet meer leverbaar

• 809903 Schroef
  Niet meer leverbaar

14 Clipmoeren (m6) Beschikbaar 254485

•

  Plaatmoer Piaggio Group · 254485 Beschikbaar

  € 2,04

  In winkelwagen

15 Sluitring d6,2x20x1 Beschikbaar 013092

•

  Sluitring 6,2x20x1 mm Piaggio Group · 013092 Beschikbaar

  € 1,26

  In winkelwagen

16 Wasmachine Beschikbaar 006966

•

  Sluitring 6,4x11x0,5 mm Piaggio Group · 006966 Beschikbaar

  € 1,84

  In winkelwagen

17 Schroef Beschikbaar 031091

•

  Bout zeskant M6x22 Piaggio Group · 031091 Beschikbaar

  € 0,99

  In winkelwagen

18 Wasmachine 099335 Niet meer leverbaar

• 099335 Wasmachine
  Niet meer leverbaar
