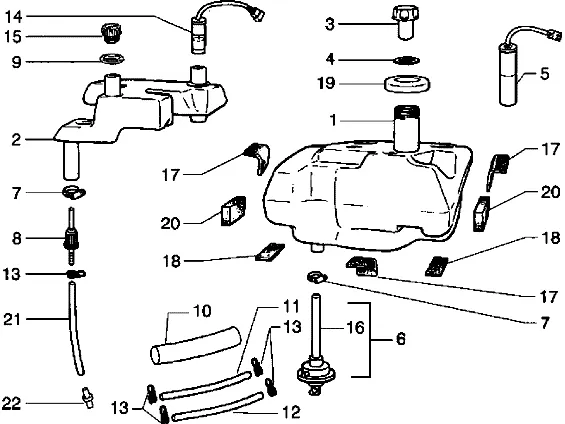

Exploded view — Brandstoftank-olietank

Producten

1 Brandstoftank 00G00411011 Niet meer leverbaar

• 00G00411011 Brandstoftank
  Niet meer leverbaar

2 Olie reservoir 00G03702081 Niet meer leverbaar

• 00G03702081 Olie reservoir
  Niet meer leverbaar

3 Olievuldop Beschikbaar 00G00401131

•

  Tankdop Piaggio Group · 00G00401131 Beschikbaar

  € 21,84

  In winkelwagen

4 Wasmachine Beschikbaar 00F00400771

•

  Pakking Piaggio Group · 00F00400771 Beschikbaar

  € 4,67

  In winkelwagen

5 Carburateur, Float assy Beschikbaar 00G04307181

•

  Benzinekraan Piaggio Group · 00G04307181 Beschikbaar

  € 69,82

  In winkelwagen

6 Brandstof kraan Beschikbaar 674594

•

  Benzinekraan Piaggio Group · 674594 Beschikbaar

  € 20,74

  In winkelwagen

7 Klem Beschikbaar 00008204500

•

  Slangklem Piaggio Group · 00008204500 Beschikbaar

  € 4,51

  In winkelwagen

8 Oliefilter Beschikbaar 00G03700411

•

  Oliefilter Piaggio Group · 00G03700411 Beschikbaar

  € 14,07

  In winkelwagen

9 Einde olietankstop. 00G06800641 Niet meer leverbaar

• 00G06800641 Einde olietankstop.
  Niet meer leverbaar

10 Leiding ODN00G03700351 Niet meer leverbaar

• ODN00G03700351 Leiding
  Niet meer leverbaar

11 Uitlaatpijp oliereservoir 00H00400321 Niet meer leverbaar

• 00H00400321 Uitlaatpijp oliereservoir
  Niet meer leverbaar

12 Buis ODN00G06203061 Niet meer leverbaar

• ODN00G06203061 Buis
  Niet meer leverbaar

13 Klem Backorder 00H00400501

•

  Klem 7,8-8,3 mm Piaggio Group · 00H00400501 · Benodigd aantal: 4 Backorder

  € 0,99

  In winkelwagen

14 Oliepeilindicator compleet Beschikbaar 00G03706051

•

  Sonde oliepeil Piaggio Group · 00G03706051 Beschikbaar

  € 88,87

  In winkelwagen

15 Olievuldop Beschikbaar 00F03710241

•

  Deksel oliereservoir Piaggio Group · 00F03710241 Beschikbaar

  € 15,75

  In winkelwagen

16 Brandstoftank/brandstofkraanslang Beschikbaar 00H00400371

•

  Benzine slang Piaggio Group · 00H00400371 Beschikbaar

  € 8,12

  In winkelwagen

17 Houder ODN00G06200081 Niet meer leverbaar

• ODN00G06200081 Houder Benodigd aantal: 3
  Niet meer leverbaar

18 Houder ODN00G00401581 Niet meer leverbaar

• ODN00G00401581 Houder Benodigd aantal: 2
  Niet meer leverbaar

19 Pakking ODN00G06200051 Niet meer leverbaar

• ODN00G06200051 Pakking
  Niet meer leverbaar

20 Houder ODN00G06301771 Niet meer leverbaar

• ODN00G06301771 Houder
  Niet meer leverbaar

21 Buis 00G00400321 Niet meer leverbaar

• 00G00400321 Buis
  Niet meer leverbaar

22 Verbinding Beschikbaar 00G03701031

•

  Steun Piaggio Group · 00G03701031 Beschikbaar

  € 2,66

  In winkelwagen
