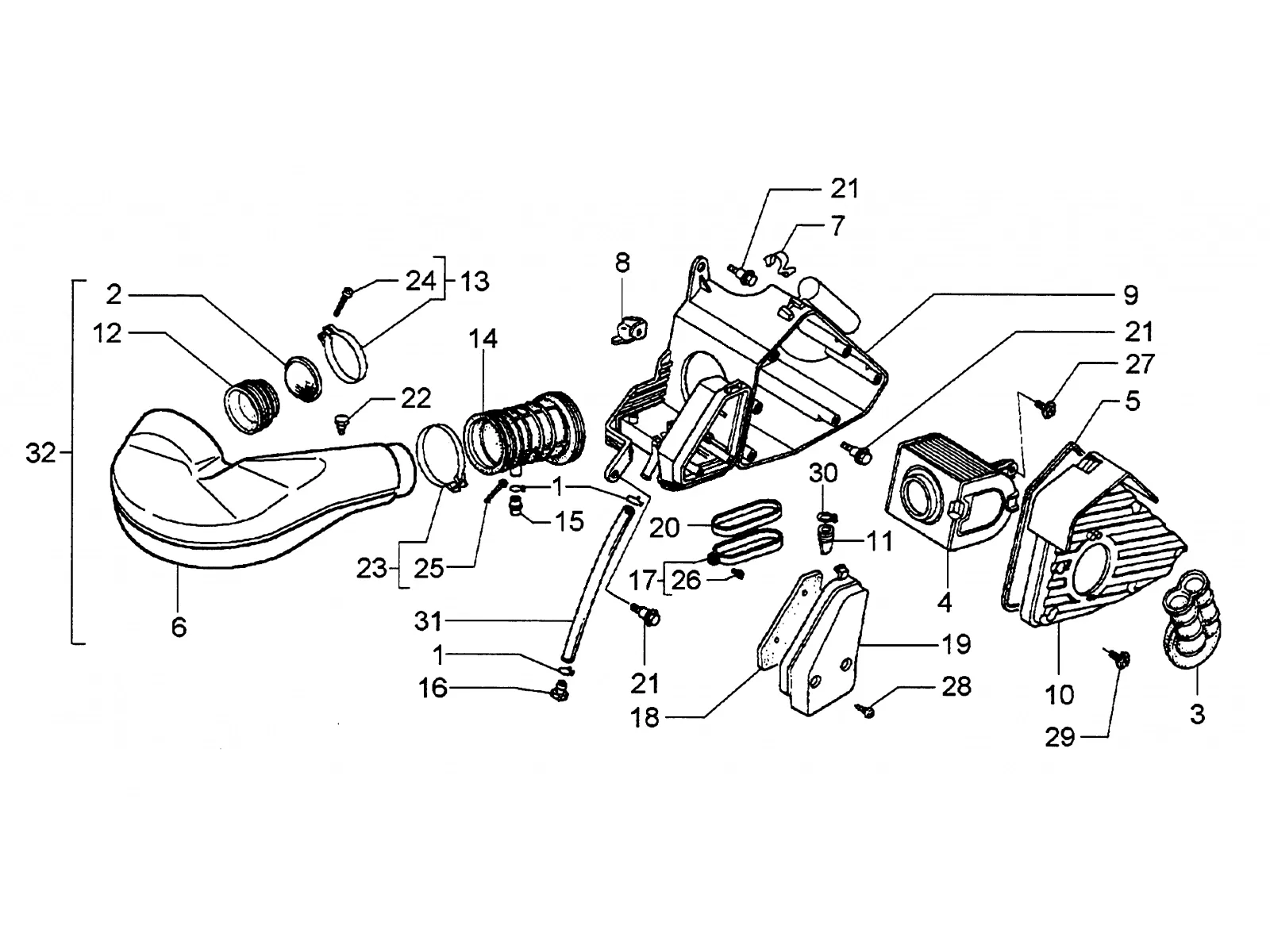

Exploded view — Luchtfilter

Producten

1 Lente 495364 Niet meer leverbaar

• 495364 Lente Benodigd aantal: 3
  Niet meer leverbaar

2 Filter 495112 Niet meer leverbaar

• 495112 Filter
  Niet meer leverbaar

3 Luchtfilter koppeling 495365 Niet meer leverbaar

• 495365 Luchtfilter koppeling
  Niet meer leverbaar

4 Luchtfilter Beschikbaar 495113

•

  Luchtfilter Piaggio Group · 495113 Beschikbaar

  € 62,21

  In winkelwagen

5 Pakking 495366 Niet meer leverbaar

• 495366 Pakking
  Niet meer leverbaar

6 Inlaatspruitstuk 574718 Niet meer leverbaar

• 574718 Inlaatspruitstuk
  Niet meer leverbaar

7 Lente 495367 Niet meer leverbaar

• 495367 Lente
  Niet meer leverbaar

8 Beugel 495368 Niet meer leverbaar

• 495368 Beugel
  Niet meer leverbaar

9 Filterhouder 495369 Niet meer leverbaar

• 495369 Filterhouder
  Niet meer leverbaar

10 Afdekking 495370 Niet meer leverbaar

• 495370 Afdekking
  Niet meer leverbaar

11 Ontluchtingsleiding 495371 Niet meer leverbaar

• 495371 Ontluchtingsleiding
  Niet meer leverbaar

12 Leiding 495114 Niet meer leverbaar

• 495114 Leiding
  Niet meer leverbaar

13 Klem 495115 Niet meer leverbaar

• 495115 Klem
  Niet meer leverbaar

14 Koppelingshuls 495372 Niet meer leverbaar

• 495372 Koppelingshuls
  Niet meer leverbaar

15 Ontluchtingsleiding 495373 Niet meer leverbaar

• 495373 Ontluchtingsleiding
  Niet meer leverbaar

16 Afdekking 495374 Niet meer leverbaar

• 495374 Afdekking
  Niet meer leverbaar

17 Klem 495132 Niet meer leverbaar

• 495132 Klem
  Niet meer leverbaar

18 Filter 495375 Niet meer leverbaar

• 495375 Filter
  Niet meer leverbaar

19 Afdekking 495376 Niet meer leverbaar

• 495376 Afdekking
  Niet meer leverbaar

20 Pakking 495133 Niet meer leverbaar

• 495133 Pakking
  Niet meer leverbaar

21 Schroef 495214 Niet meer leverbaar

• 495214 Schroef Benodigd aantal: 3
  Niet meer leverbaar

22 Schroef 495215 Niet meer leverbaar

• 495215 Schroef
  Niet meer leverbaar

23 Klem 495377 Niet meer leverbaar

• 495377 Klem
  Niet meer leverbaar

24 Schroef 495378 Niet meer leverbaar

• 495378 Schroef
  Niet meer leverbaar

25 Schroef 495379 Niet meer leverbaar

• 495379 Schroef
  Niet meer leverbaar

26 Schroef 495380 Niet meer leverbaar

• 495380 Schroef
  Niet meer leverbaar

27 Schroef 495381 Niet meer leverbaar

• 495381 Schroef
  Niet meer leverbaar

28 Schroef 495382 Niet meer leverbaar

• 495382 Schroef Benodigd aantal: 2
  Niet meer leverbaar

29 Schroef 495383 Niet meer leverbaar

• 495383 Schroef Benodigd aantal: 5
  Niet meer leverbaar

30 Lente 495384 Niet meer leverbaar

• 495384 Lente
  Niet meer leverbaar

31 Leiding 495385 Niet meer leverbaar

• 495385 Leiding
  Niet meer leverbaar

32 Transportband 574880 Niet meer leverbaar

• 574880 Transportband
  Niet meer leverbaar
