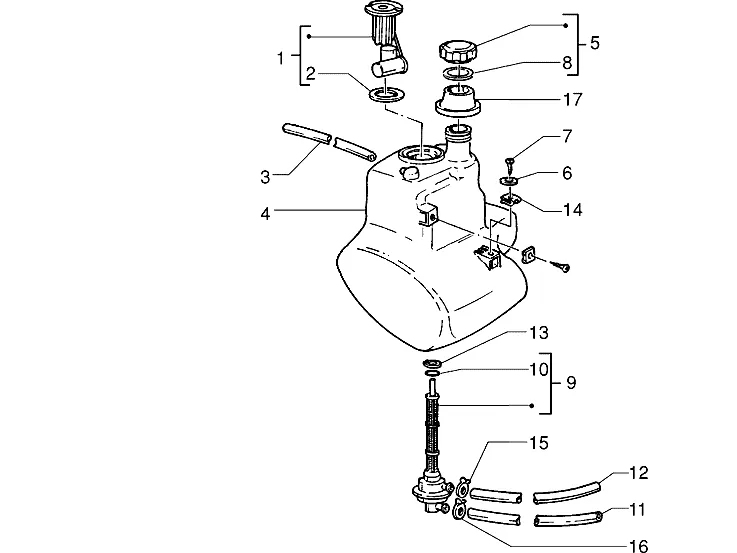

Exploded view — Brandstoftank

Producten

1 Indicator 297361 Niet meer leverbaar

• 297361 Indicator
  Niet meer leverbaar

2 Pakking, brandstofmeter 258161 Niet meer leverbaar

• 258161 Pakking, brandstofmeter
  Niet meer leverbaar

3 Tankleiding Beschikbaar CM0012096

•

  Brandstofleiding Piaggio Group · CM0012096 Beschikbaar

  € 21,59

  In winkelwagen

4 Tank 298905 Niet meer leverbaar

• 298905 Tank
  Niet meer leverbaar

5 Stop Beschikbaar 259832

•

  Tankdop Piaggio Group · 259832 Beschikbaar

  € 11,42

  In winkelwagen

6 Wasmachine Beschikbaar 016406

•

  Sluitring 6,4x11,8x1 mm Piaggio Group · 016406 · Benodigd aantal: 3 Beschikbaar

  € 1,79

  In winkelwagen

7 Schroef Beschikbaar 015558

•

  Bout M16x16 Piaggio Group · 015558 · Benodigd aantal: 3 Beschikbaar

  € 1,45

  In winkelwagen

8 Pakking van het tankdeksel Beschikbaar 258160

•

  Pakking tankdop Piaggio Group · 258160 Beschikbaar

  € 5,38

  In winkelwagen

9 Brandstof kraan Beschikbaar 575331

•

  Benzinekraan Piaggio Group · 575331 Beschikbaar

  € 24,85

  In winkelwagen

10 O-Ring Beschikbaar 196868

•

  Pakking Piaggio Group · 196868 Beschikbaar

  € 3,36

  In winkelwagen

11 Brandstofslang (5 m) Beschikbaar 1R000158

•

  Benzine slang lengte: 5m Piaggio Group · 1R000158 Beschikbaar

  € 28,28

  In winkelwagen

12 Ontluchtingsleiding Beschikbaar 1R000160

•

  Benzine slang lengte: 5m Piaggio Group · 1R000160 Beschikbaar

  € 39,36

  In winkelwagen

13 Klem Beschikbaar 879888

•

  Klem Piaggio Group · 879888 Beschikbaar

  € 8,91

  In winkelwagen

14 Clipmoeren (m6) Beschikbaar 254485

•

  Plaatmoer Piaggio Group · 254485 · Benodigd aantal: 3 Beschikbaar

  € 2,04

  In winkelwagen

15 Klem Beschikbaar CM002904

•

  Klemveer Piaggio Group · CM002904 Beschikbaar

  € 0,99

  In winkelwagen

16 Klem Beschikbaar CM002902

•

  Klem Piaggio Group · CM002902 Beschikbaar

  € 0,99

  In winkelwagen

17 Bewaker 297368 Niet meer leverbaar

• 297368 Bewaker
  Niet meer leverbaar

18 Klep 480509 Niet meer leverbaar

• 480509 Klep
  Niet meer leverbaar
