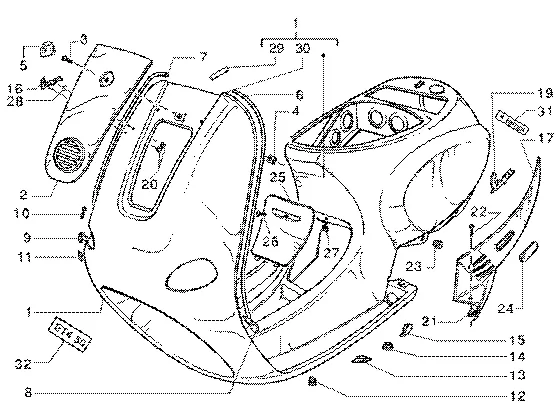

Exploded view — Chassis

‹ Terug naar model

Producten

Positie: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 19 20 21 22 23 24 25 26 27 28 29 30 31 32

1 Carrosserie 5764556041 Niet meer leverbaar

5764556041 Carrosserie
Niet meer leverbaar
57645560D8 Carrosserie
Niet meer leverbaar
57645560V9 Carrosserie
Niet meer leverbaar
57645560A7 Carrosserie
Niet meer leverbaar
57645500P1 Carrosserie
Niet meer leverbaar
5764556087 Carrosserie
Niet meer leverbaar
57645560V8 Carrosserie
Niet meer leverbaar
57645560B2 Carrosserie
Niet meer leverbaar
57645560G5 Carrosserie
Niet meer leverbaar
57645560AA Carrosserie
Niet meer leverbaar
57645501 Frame
Niet meer leverbaar
57645560F2 Carrosserie
Niet meer leverbaar
57645560V6 Carrosserie
Niet meer leverbaar
5764556066 Carrosserie
Niet meer leverbaar
5764556090 Carrosserie
Niet meer leverbaar
57645560D1 Carrosserie
Niet meer leverbaar
57645560R7 Carrosserie
Niet meer leverbaar
5764550095 Carrosserie
Niet meer leverbaar
57645560C1 Carrosserie
Niet meer leverbaar
57645560V3 Carrosserie
Niet meer leverbaar
5764550018 Carrosserie
Niet meer leverbaar
57645560VA Carrosserie
Niet meer leverbaar

2 Stuurkolomafdekking Op voorraad 4722005

Grille voorkap, gegrond Piaggio Group · 4722005 Op voorraad

€ 110,03
47220000V8 Stuurkolomafdekking
Niet meer leverbaar
4722005060 Stuurkolomafdekking
Niet meer leverbaar
47220050V3 Stuurkolomafdekking
Niet meer leverbaar
47220050G5 Stuurkolomafdekking
Niet meer leverbaar
47220050D1 Stuurkolomafdekking
Niet meer leverbaar
47220000F2 Stuurkolomafdekking
Niet meer leverbaar
47220050V6 Stuurkolomafdekking
Niet meer leverbaar
47220000P1 Stuurkolomafdekking
Niet meer leverbaar
Grille voorkap, wit, Suffix: B2_wit parelwit 693 Piaggio Group · 47220050B2 Backorder

€ 135,07
4722005090 Stuurkolomafdekking
Niet meer leverbaar
4722005041 Stuurkolomafdekking
Niet meer leverbaar
47220050C1 Stuurkolomafdekking
Niet meer leverbaar
4722005018 Stuurkolomafdekking
Niet meer leverbaar
4722225 Stuurkolomafdekking
Niet meer leverbaar
4722005095 Stuurkolomafdekking
Niet meer leverbaar
47220000AA Stuurkolomafdekking
Niet meer leverbaar
47220050A7 Stuurkolomafdekking
Niet meer leverbaar
47220000D8 Stuurkolomafdekking
Niet meer leverbaar
47220000VA Stuurkolomafdekking
Niet meer leverbaar

3 Schroef Op voorraad 267958

Plaatschroef lengte: 20mm Piaggio Group · 267958 Op voorraad

€ 0,99

4 Uitbreidingsplug Op voorraad 199190

Uitzettingsdeuvel wit, vierhoekig Piaggio Group · 199190 Op voorraad

€ 0,99

5 Embleem - sticker (piaggio - clip-on) Op voorraad 295486

Embleem, Motief: Piaggio, blauw, zilver, Ø 32,50 mm, om in te pluggen Piaggio Group · 295486 Op voorraad

€ 4,38
Embleem, Motief: Piaggio, om in te pluggen Piaggio Group · 576464 Op voorraad

€ 14,46

6 Voorruit kralen Op voorraad 573001

Sleufpijp links Piaggio Group · 573001 Op voorraad

€ 34,79

7 Voorruit kralen Op voorraad 573002

Sleufpijp rechts Piaggio Group · 573002 Op voorraad

€ 34,79

8 Kontband sx Op voorraad 299964

Houder links Piaggio Group · 299964 Op voorraad

€ 4,09

9 Kontband dx Op voorraad 299965

Houder rechts Piaggio Group · 299965 Op voorraad

€ 4,09

10 Schroef Op voorraad 008432

Bout 3,5x9,5 mm Piaggio Group · 008432 · Benodigd aantal: 2 Op voorraad

€ 1,48

11 Klemmoeren Op voorraad CM017405

Plaatmoer Piaggio Group · CM017405 · Benodigd aantal: 2 Op voorraad

€ 1,02

12 Afdekking Op voorraad 299558

Deksel Piaggio Group · 299558 Op voorraad

€ 2,95

13 Afdekking Op voorraad 299557

Slot Piaggio Group · 299557 · Benodigd aantal: 2 Op voorraad

€ 2,95

14 Afdekking Op voorraad 299559

Deksel Piaggio Group · 299559 Op voorraad

€ 4,57

15 Afdekking 299250 Niet meer leverbaar

299250 Afdekking Benodigd aantal: 2
Niet meer leverbaar

16 Embleem - sticker (vespa) Op voorraad 656219

Belettering, Motief: Vespa, chroom, 99x33 mm, zelfklevend Piaggio Group · 656219 Op voorraad

€ 24,87

17 Kuip 29728200D8 Niet meer leverbaar

29728200D8 Kuip
Niet meer leverbaar
29728200V3 Kuip
Niet meer leverbaar
2972830034 Kuip
Niet meer leverbaar
2972830060 Kuip
Niet meer leverbaar
Zijpaneel, links, groen, Suffix: VA_groen engels 374 Piaggio Group · 29728200VA Backorder

€ 49,53
29728300V3 Kuip
Niet meer leverbaar
297283000L Kuip
Niet meer leverbaar
29728300V8 Kuip
Niet meer leverbaar
Zijpaneel, links, ivoor, Suffix: 18_alabaster 208, getinkt Piaggio Group · 2972820018 Backorder

€ 49,53
2972830090 Kuip
Niet meer leverbaar
29728300D1 Kuip
Niet meer leverbaar
29728300P1 Kuip
Niet meer leverbaar
29728300V9 Kuip
Niet meer leverbaar
29728200P1 Kuip
Niet meer leverbaar
Zijpaneel, links, zwart, getinkt Piaggio Group · 2972820090 Op voorraad

€ 49,53
29728300D8 Kuip
Niet meer leverbaar
29728200V9 Kuip
Niet meer leverbaar
29728200D1 Kuip
Niet meer leverbaar
29728300VA Kuip
Niet meer leverbaar
297283000D Kuip
Niet meer leverbaar
Zijpaneel, links, groen, Suffix: 60_groen enigma 336 Piaggio Group · 2972820060 Backorder

€ 49,53
29728200G5 Kuip
Niet meer leverbaar
Zijpaneel, links, grijs Piaggio Group · 297282000D Backorder

€ 49,53
Zijpaneel, links, blauw, getinkt Piaggio Group · 297282000L Backorder

€ 49,53
29728200V8 Kuip
Niet meer leverbaar
2972830036 Kuip
Niet meer leverbaar
2972830018 Kuip
Niet meer leverbaar
29728300G5 Kuip
Niet meer leverbaar

19 Embleem - sticker (vespa) Op voorraad 656220

Belettering, Motief: Vespa, chroom, 150x50 mm, zelfklevend Piaggio Group · 656220 Op voorraad

€ 24,19

20 Klemmoeren Op voorraad 008108

Plaatmoer Piaggio Group · 008108 · Benodigd aantal: 2 Op voorraad

€ 1,45

21 Clipmoeren (m6) Op voorraad 254485

Plaatmoer Piaggio Group · 254485 · Benodigd aantal: 2 Op voorraad

€ 2,04

22 Schroef (m6x16) Op voorraad 575249

Bout M6 Piaggio Group · 575249 · Benodigd aantal: 2 Op voorraad

€ 0,99

23 Elastische drift Op voorraad 1B000888

Buffer Piaggio Group · 1B000888 · Benodigd aantal: 6 Op voorraad

€ 3,84

24 Zijdelingse reflector Op voorraad 58231R5

Reflector Piaggio Group · 58231R5 · Benodigd aantal: 2 Op voorraad

€ 13,83

25 Klep 47210000P1 Niet meer leverbaar

47210000P1 Klep
Niet meer leverbaar
4721005041 Klep
Niet meer leverbaar
47210050B2 Klep
Niet meer leverbaar
47210000D8 Klep
Niet meer leverbaar
4721005 Klep
Niet meer leverbaar
4721005090 Klep
Niet meer leverbaar
47210050V6 Klep
Niet meer leverbaar
47210050R7 Klep
Niet meer leverbaar
47210000VA Klep
Niet meer leverbaar
4721005095 Klep
Niet meer leverbaar
47210050A7 Klep
Niet meer leverbaar

26 Schroef Op voorraad 015911

Plaatschroef 4,2x16 mm Piaggio Group · 015911 Op voorraad

€ 1,44

27 Klemmoeren Op voorraad CM017408

Plaatmoer Piaggio Group · CM017408 Op voorraad

€ 0,99

28 Wasmachine 271710 Niet meer leverbaar

271710 Wasmachine Benodigd aantal: 2
Niet meer leverbaar

29 Ondersteuning voor slot Op voorraad 298604

Kasteel opnemen Piaggio Group · 298604 Op voorraad

€ 43,14

30 Schild 2972675 Niet meer leverbaar

2972675 Schild
Niet meer leverbaar

31 Naamplaatje Op voorraad 576855

Sticker, Motief: 4 Tempi Piaggio Group · 576855 Op voorraad

€ 11,57

32 Embleem - sticker (et4 cinquanta) 576824 Niet meer leverbaar

576824 Embleem - sticker (et4 cinquanta)
Niet meer leverbaar
