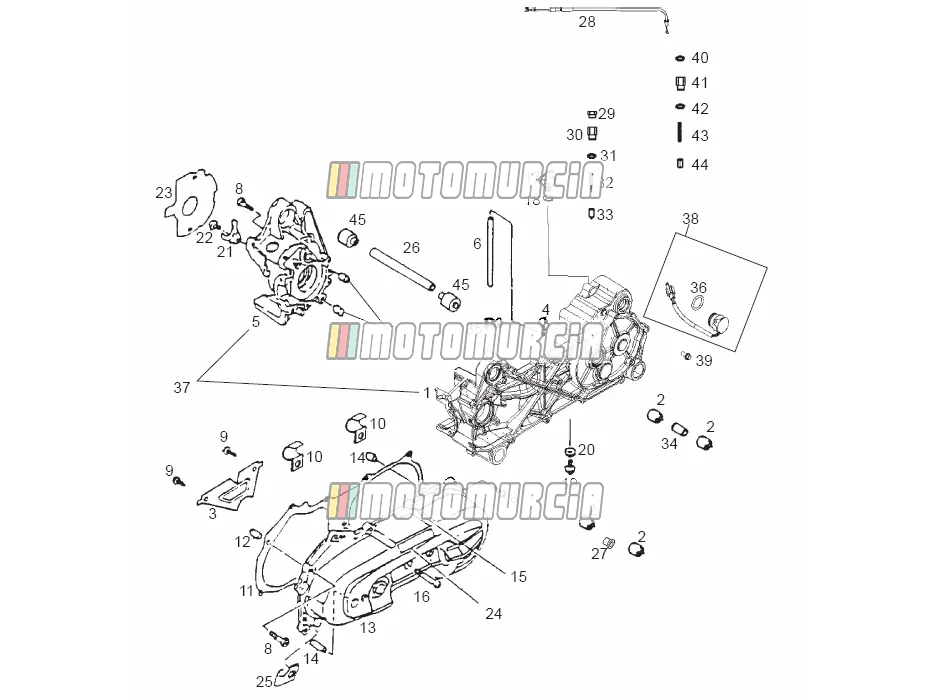

Rysunek złożeniowy — Woźnicy

Produkty

1 Lewa skrzynia korbowa 00Q03001041 Niedostępne

• 00Q03001041 Lewa skrzynia korbowa
  Niedostępne

2 Tuleja 10*28,1*36/40 00Q01801141 Niedostępne

• 00Q01801141 Tuleja 10*28,1*36/40
  Niedostępne

3 Płyta l pokrywa 00Q03000871 Niedostępne

• 00Q03000871 Płyta l pokrywa
  Niedostępne

4 Głowica węża odpowietrzającego 00Q03000601 Niedostępne

• 00Q03000601 Głowica węża odpowietrzającego
  Niedostępne

5 Prawa skrzynia korbowa (wersja 4) 00Q03000011 Niedostępne

• 00Q03000011 Prawa skrzynia korbowa (wersja 4)
  Niedostępne

7 Kołek ustalający 00Q03001021 Niedostępne

• 00Q03001021 Kołek ustalający
  Niedostępne

8 Śruba z gniazdem sześciokątnym 00Q03000211 Niedostępne

• 00Q03000211 Śruba z gniazdem sześciokątnym
  Niedostępne

9 Śruba 00Q01702111 Niedostępne

• 00Q01702111 Śruba
  Niedostępne

10 Zacisk 00Q02200591 Niedostępne

• 00Q02200591 Zacisk
  Niedostępne

11 Uszczelka pokrywy skrzyni korbowej 00Q03000321 Niedostępne

• 00Q03000321 Uszczelka pokrywy skrzyni korbowej
  Niedostępne

12 Kołek ustalający 00Q03000021 Niedostępne

• 00Q03000021 Kołek ustalający
  Niedostępne

13 Lewa pokrywa skrzyni korbowej 00Q06401061 Niedostępne

• 00Q06401061 Lewa pokrywa skrzyni korbowej
  Niedostępne

14 Koło napinające wału 00Q03000831 Niedostępne

• 00Q03000831 Koło napinające wału
  Niedostępne

15 Śruba z gniazdem sześciokątnym 6*25 00Q01703111 Niedostępne

• 00Q01703111 Śruba z gniazdem sześciokątnym 6*25
  Niedostępne

16 Śruba z gniazdem sześciokątnym 6*60 00Q01704111 Niedostępne

• 00Q01704111 Śruba z gniazdem sześciokątnym 6*60
  Niedostępne

17 Korek oleju 00Q03001081 Niedostępne

• 00Q03001081 Korek oleju
  Niedostępne

18 Pierścień olejowy 00Q03000621 Niedostępne

• 00Q03000621 Pierścień olejowy
  Niedostępne

19 Śruba czołowa z podkładką sześciokątną 00Q03000131 Niedostępne

• 00Q03000131 Śruba czołowa z podkładką sześciokątną
  Niedostępne

20 Miedziana podkładka zwykła 00Q03000121 Niedostępne

• 00Q03000121 Miedziana podkładka zwykła
  Niedostępne

21 Wspornik uszczelki olejowej 00Q03700181 Niedostępne

• 00Q03700181 Wspornik uszczelki olejowej
  Niedostępne

22 Śruba z gniazdem sześciokątnym 6*10 00Q01705111 Niedostępne

• 00Q01705111 Śruba z gniazdem sześciokątnym 6*10
  Niedostępne

23 Uszczelka generatora 00Q03000201 Niedostępne

• 00Q03000201 Uszczelka generatora
  Niedostępne

24 Wspornik rury gaźnika 00Q03700391 Niedostępne

• 00Q03700391 Wspornik rury gaźnika
  Niedostępne

25 Chronić całun 00Q03000361 Niedostępne

• 00Q03000361 Chronić całun
  Niedostępne

26 Wał ustalający skrzyni korbowej (wersja 1) 00Q03000071 Niedostępne

• 00Q03000071 Wał ustalający skrzyni korbowej (wersja 1)
  Niedostępne

27 Rura kosmiczna 10*21*19 00Q09000001 Niedostępne

• 00Q09000001 Rura kosmiczna 10*21*19
  Niedostępne

28 Kabel odwrotny 00Q09000002 Niedostępne

• 00Q09000002 Kabel odwrotny
  Niedostępne

29 Nakrętka zmiany biegów 00Q09000003 Niedostępne

• 00Q09000003 Nakrętka zmiany biegów
  Niedostępne

30 Wspornik zmiany biegów 00Q09000004 Niedostępne

• 00Q09000004 Wspornik zmiany biegów
  Niedostępne

31 Podkładka gładka miedziana 16,5*22*1. 00Q09000005 Niedostępne

• 00Q09000005 Podkładka gładka miedziana 16,5*22*1.
  Niedostępne

32 Zmiana sprężyny 00Q09000006 Niedostępne

• 00Q09000006 Zmiana sprężyny
  Niedostępne

33 Zmiana 00Q09000007 Niedostępne

• 00Q09000007 Zmiana
  Niedostępne

34 Rura kosmiczna 10*15*11 00Q09000008 Niedostępne

• 00Q09000008 Rura kosmiczna 10*15*11
  Niedostępne

35 Zaciskacz gaźnika, rurka spustowa m8 00Q09000009 Niedostępne

• 00Q09000009 Zaciskacz gaźnika, rurka spustowa m8
  Niedostępne

36 O-ring 00Q09000010 Niedostępne

• 00Q09000010 O-ring
  Niedostępne

37 Lewa/prawa skrzynia korbowa 00Q03000001 Niedostępne

• 00Q03000001 Lewa/prawa skrzynia korbowa
  Niedostępne

38 Zmiana biegów przełącznik stykowy tyłek 00Q09000011 Niedostępne

• 00Q09000011 Zmiana biegów przełącznik stykowy tyłek
  Niedostępne

39 Śruba czołowa z podkładką sześciokątną 6*12 00Q09000012 Niedostępne

• 00Q09000012 Śruba czołowa z podkładką sześciokątną 6*12
  Niedostępne

40 Podkładka gładka miedziana 6*10*0,8 00Q09000013 Niedostępne

• 00Q09000013 Podkładka gładka miedziana 6*10*0,8
  Niedostępne

41 Odwrotny wspornik 00Q09000014 Niedostępne

• 00Q09000014 Odwrotny wspornik
  Niedostępne

42 Podkładka uszczelniająca 14*20*1,6 00Q09000015 Niedostępne

• 00Q09000015 Podkładka uszczelniająca 14*20*1,6
  Niedostępne

43 Sprężyna ograniczająca bieg wsteczny 00Q09000016 Niedostępne

• 00Q09000016 Sprężyna ograniczająca bieg wsteczny
  Niedostępne

44 Odwrotna bryła korka 00Q09000017 Niedostępne

• 00Q09000017 Odwrotna bryła korka
  Niedostępne

45 Krzak (wersja 1) 00Q02200711 Niedostępne

• 00Q02200711 Krzak (wersja 1)
  Niedostępne
