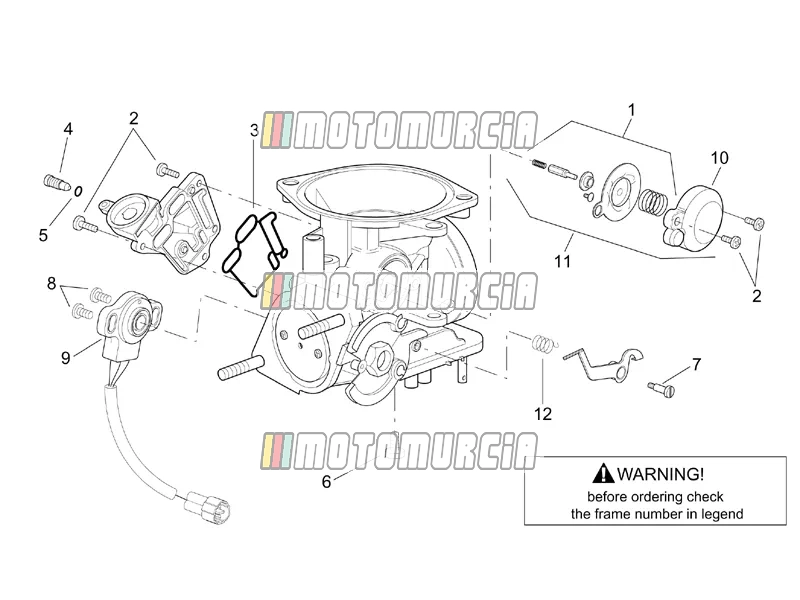

Exploded view — Carburateur II

Producten

1 Carburateur diafragma AP8106990 Niet meer leverbaar

• AP8106990 Carburateur diafragma
  Niet meer leverbaar

2 Schroef AP8176018 Niet meer leverbaar

• AP8176018 Schroef Benodigd aantal: 6
  Niet meer leverbaar
• AP8122598 Schroef Benodigd aantal: 6
  Niet meer leverbaar

3 Pakking AP8122485 Niet meer leverbaar

• AP8122485 Pakking
  Niet meer leverbaar
• AP8176008 Pakking
  Niet meer leverbaar

4 Schroef AP8176009 Niet meer leverbaar

• AP8176009 Schroef
  Niet meer leverbaar
• AP8122593 Schroef
  Niet meer leverbaar

5 O-Ring AP8122544 Niet meer leverbaar

• AP8122544 O-Ring
  Niet meer leverbaar
• AP8176021 O-Ring
  Niet meer leverbaar

6 Schroef AP8176017 Niet meer leverbaar

• AP8176017 Schroef
  Niet meer leverbaar
• AP8122597 Schroef
  Niet meer leverbaar

7 Schroef AP8176010 Niet meer leverbaar

• AP8176010 Schroef
  Niet meer leverbaar
• AP8122592 Schroef
  Niet meer leverbaar

8 Schroef AP8106998 Niet meer leverbaar

• AP8106998 Schroef Benodigd aantal: 2
  Niet meer leverbaar

9 Sensor AP8106999 Niet meer leverbaar

• AP8106999 Sensor
  Niet meer leverbaar

10 Diafragma deksel AP8176026 Niet meer leverbaar

• AP8176026 Diafragma deksel
  Niet meer leverbaar

11 Diafragma+deksel AP8122479 Niet meer leverbaar

• AP8122479 Diafragma+deksel
  Niet meer leverbaar

12 Lente AP8122619 Niet meer leverbaar

• AP8122619 Lente
  Niet meer leverbaar
