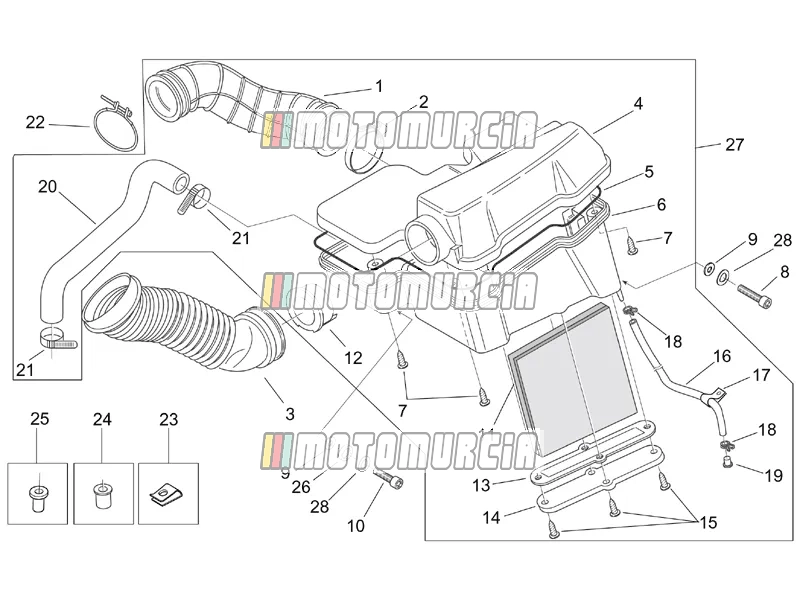

Exploded view — Luchtkast

Producten

1 Luchtbalg AP8144212 Niet meer leverbaar

• AP8144212 Luchtbalg
  Niet meer leverbaar

2 Klem AP8102700 Niet meer leverbaar

• AP8102700 Klem
  Niet meer leverbaar

3 Inlaatslang AP8144213 Niet meer leverbaar

• AP8144213 Inlaatslang
  Niet meer leverbaar

4 Deksel filterhuis AP8139868 Niet meer leverbaar

• AP8139868 Deksel filterhuis
  Niet meer leverbaar

5 Afdichting luchtfilterkast Beschikbaar AP8144245

•

  Pakking Piaggio Group · AP8144245 Beschikbaar

  € 2,89

  In winkelwagen

6 Filterhouder AP8139869 Niet meer leverbaar

• AP8139869 Filterhouder
  Niet meer leverbaar

7 Schroef Beschikbaar AP8150413

•

  Boutdraad 3,9x14 mm, edelstaal Piaggio Group · AP8150413 · Benodigd aantal: 8 Beschikbaar

  € 1,69

  In winkelwagen

8 Schroef Beschikbaar AP8152285

•

  Bout met Flens M8x16 Piaggio Group · AP8152285 Beschikbaar

  € 2,18

  In winkelwagen

9 Wasmachine Beschikbaar AP8150015

•

  Sluitring Piaggio Group · AP8150015 · Benodigd aantal: 2 Beschikbaar

  € 2,18

  In winkelwagen

10 Schroef Beschikbaar AP8150403

•

  Bout M6x45 Piaggio Group · AP8150403 Beschikbaar

  € 2,35

  In winkelwagen

11 Luchtfilter AP8102965 Niet meer leverbaar

• AP8102965 Luchtfilter
  Niet meer leverbaar

12 Luchtfilter membraan AP8148511 Niet meer leverbaar

• AP8148511 Luchtfilter membraan
  Niet meer leverbaar

13 Afdichting luchtfilterkast AP8144215 Niet meer leverbaar

• AP8144215 Afdichting luchtfilterkast
  Niet meer leverbaar

14 Luchtfilter deksel AP8139871 Niet meer leverbaar

• AP8139871 Luchtfilter deksel
  Niet meer leverbaar

15 Schroef (4,2 x 209) Beschikbaar AP8150270

•

  Lens bout 4,2x20 mm Piaggio Group · AP8150270 · Benodigd aantal: 4 Beschikbaar

  € 1,26

  In winkelwagen

16 Brandstofleiding 6x10 Beschikbaar AP8144038

•

  Brandstofleiding 6x10 mm Piaggio Group · AP8144038 Beschikbaar

  € 40,86

  In winkelwagen

17 Remslanghanger Beschikbaar AP8134167

•

  Klem Piaggio Group · AP8134167 Beschikbaar

  € 20,56

  In winkelwagen

18 Klem Beschikbaar AP8101595

•

  Klem Ø 10,10 mm Piaggio Group · AP8101595 · Benodigd aantal: 2 Beschikbaar

  € 4,71

  In winkelwagen

19 Stop Backorder AP8120876

•

  Afsluitbout Piaggio Group · AP8120876 Backorder

  € 9,44

  In winkelwagen

20 Olie ontluchtingsleiding AP8144256 Niet meer leverbaar

• AP8144256 Olie ontluchtingsleiding
  Niet meer leverbaar

21 Klem Beschikbaar AP8102786

•

  Klem Click 20x8 mm Piaggio Group · AP8102786 · Benodigd aantal: 2 Beschikbaar

  € 4,51

  In winkelwagen

22 Klem AP8104165 Niet meer leverbaar

• AP8104165 Klem
  Niet meer leverbaar

23 Clipmoeren (m6) Beschikbaar 254485

•

  Plaatmoer Piaggio Group · 254485 Beschikbaar

  € 2,04

  In winkelwagen

24 Afstandshouder Beschikbaar AP8121075

•

  Bus Piaggio Group · AP8121075 Beschikbaar

  € 2,35

  In winkelwagen

25 Afstandshouder Beschikbaar AP8121728

•

  Bus Piaggio Group · AP8121728 Beschikbaar

  € 2,18

  In winkelwagen

26 Afstandsstuk luchtkast Beschikbaar AP8134640

•

  Bus Piaggio Group · AP8134640 Beschikbaar

  € 5,57

  In winkelwagen

27 Filterbox AP8148358 Niet meer leverbaar

• AP8148358 Filterbox
  Niet meer leverbaar

28 Sluitring (veer) Beschikbaar 658830

•

  Sluitring Piaggio Group · 658830 · Benodigd aantal: 2 Beschikbaar

  € 2,00

  In winkelwagen
