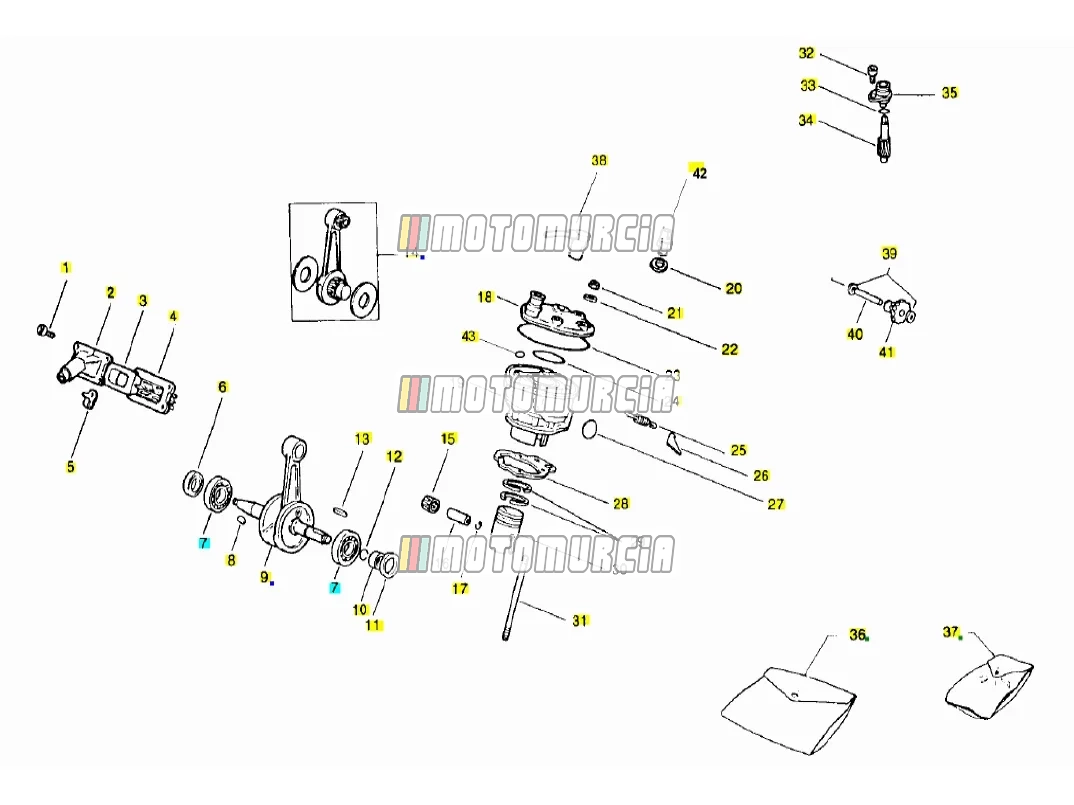

Exploded view — Aandrijfas - cilinder

Producten

1 Schroef AP8502564 Niet meer leverbaar

• AP8502564 Schroef Benodigd aantal: 4
  Niet meer leverbaar

2 Inlaatspruitstuk AP8206356 Niet meer leverbaar

• AP8206356 Inlaatspruitstuk
  Niet meer leverbaar

3 Membraanbevestigingsplaat AP8206242 Niet meer leverbaar

• AP8206242 Membraanbevestigingsplaat
  Niet meer leverbaar

4 Reed valve AP8206300 Niet meer leverbaar

• AP8206300 Reed valve
  Niet meer leverbaar

5 Ankerbrug koppelingskabel AP8206303 Niet meer leverbaar

• AP8206303 Ankerbrug koppelingskabel
  Niet meer leverbaar

6 Oliekeerring AP8509182 Niet meer leverbaar

• AP8509182 Oliekeerring
  Niet meer leverbaar

7 Handelswijze AP8206282 Niet meer leverbaar

• AP8206282 Handelswijze Benodigd aantal: 2
  Niet meer leverbaar

8 Schijfspie Beschikbaar AP8508551

•

  Spie dynamo Piaggio Group · AP8508551 Beschikbaar

  € 2,60

  In winkelwagen

9 Krukas AP8206311 Niet meer leverbaar

• AP8206311 Krukas
  Niet meer leverbaar

10 Afstandshouder AP8206268 Niet meer leverbaar

• AP8206268 Afstandshouder
  Niet meer leverbaar

11 Oliekeerring AP8206290 Niet meer leverbaar

• AP8206290 Oliekeerring
  Niet meer leverbaar

12 O-Ring AP8502656 Niet meer leverbaar

• AP8502656 O-Ring
  Niet meer leverbaar

13 Schijfspie Beschikbaar AP8206264

•

  Spie dynamo 4x4x20 Piaggio Group · AP8206264 Beschikbaar

  € 3,36

  In winkelwagen

14 Drijfstang (as 18mm) AP8206349 Niet meer leverbaar

• AP8206349 Drijfstang (as 18mm)
  Niet meer leverbaar

15 Naaldlager AP8509769 Niet meer leverbaar

• AP8509769 Naaldlager
  Niet meer leverbaar

16 Zuigerpen d12x34,5 Beschikbaar AP8502846

•

  Zuigerpen 12x34,5 mm Piaggio Group · AP8502846 Beschikbaar

  € 8,48

  In winkelwagen

17 Seeger Beschikbaar AP8206019

•

  Borgring Piaggio Group · AP8206019 · Benodigd aantal: 2 Beschikbaar

  € 3,24

  In winkelwagen

18 Cilinderkop, grijs AP8206374 Niet meer leverbaar

• AP8206374 Cilinderkop, grijs
  Niet meer leverbaar

19 Cilinderset AP8206375 Niet meer leverbaar

• AP8206375 Cilinderset
  Niet meer leverbaar

20 Sluitring pakking Beschikbaar AP8508560

•

  Pakking 14,1x22x1 mm Piaggio Group · AP8508560 Beschikbaar

  € 2,09

  In winkelwagen

21 Dop zelfborgende moer m7x1 AP8206427 Niet meer leverbaar

• AP8206427 Dop zelfborgende moer m7x1 Benodigd aantal: 4
  Niet meer leverbaar

22 Wasmachine AP8206721 Niet meer leverbaar

• AP8206721 Wasmachine Benodigd aantal: 4
  Niet meer leverbaar

23 O-ring 104,3x3,5 Beschikbaar AP8206286

•

  Afdichtring 104,3x3,5 mm Piaggio Group · AP8206286 Beschikbaar

  € 12,26

  In winkelwagen

24 Flenspakking AP8206285 Niet meer leverbaar

• AP8206285 Flenspakking
  Niet meer leverbaar

25 Uitlaat veer Beschikbaar AP8507839

•

  Veer Piaggio Group · AP8507839 · Benodigd aantal: 2 Beschikbaar

  € 3,29

  In winkelwagen

26 Veerbevestigingsplaat AP8508882 Niet meer leverbaar

• AP8508882 Veerbevestigingsplaat
  Niet meer leverbaar

27 Uitlaatpakking (28,2x2,6) Beschikbaar AP8502668

•

  O-ring 28,2x2,6 mm Piaggio Group · AP8502668 Beschikbaar

  € 8,40

  In winkelwagen

28 Pakking - cilinderbasis AP8206292 Niet meer leverbaar

• AP8206292 Pakking - cilinderbasis
  Niet meer leverbaar

29 Zuigerverenset d40,3 AP8206952 Niet meer leverbaar

• AP8206952 Zuigerverenset d40,3
  Niet meer leverbaar

30 Zuiger assy D40,3 Beschikbaar AP8206250

•

  Zuiger Ø 40,30 mm Piaggio Group · AP8206250 Beschikbaar

  € 130,28

  In winkelwagen

31 Draadeind (7x115) AP8508553 Niet meer leverbaar

• AP8508553 Draadeind (7x115) Benodigd aantal: 4
  Niet meer leverbaar

32 Schroef AP8206202 Niet meer leverbaar

• AP8206202 Schroef
  Niet meer leverbaar

33 O-Ring AP8206262 Niet meer leverbaar

• AP8206262 O-Ring Benodigd aantal: 2
  Niet meer leverbaar

34 Door toerenteller aangedreven tandwiel AP8206251 Niet meer leverbaar

• AP8206251 Door toerenteller aangedreven tandwiel
  Niet meer leverbaar

35 Uitgangsflens van de toerenteller AP8206240 Niet meer leverbaar

• AP8206240 Uitgangsflens van de toerenteller
  Niet meer leverbaar

36 Set pakkingmateriaal AP8206305 Niet meer leverbaar

• AP8206305 Set pakkingmateriaal
  Niet meer leverbaar

37 Oliekeerringen - set AP8206304 Niet meer leverbaar

• AP8206304 Oliekeerringen - set
  Niet meer leverbaar

38 Bougiedop AP8220179 Niet meer leverbaar

• AP8220179 Bougiedop
  Niet meer leverbaar

39 Wasmachine AP8206277 Niet meer leverbaar

• AP8206277 Wasmachine Benodigd aantal: 2
  Niet meer leverbaar

40 Pomphuisrol d4x10 AP8206338 Niet meer leverbaar

• AP8206338 Pomphuisrol d4x10
  Niet meer leverbaar

41 Toerenteller aandrijfmechanisme AP8206252 Niet meer leverbaar

• AP8206252 Toerenteller aandrijfmechanisme
  Niet meer leverbaar

42 Thermostaat Beschikbaar AP8206383

•

  Thermostaat Piaggio Group · AP8206383 Beschikbaar

  € 37,04

  In winkelwagen

43 O-ring d7,65x1,78 AP8502655 Niet meer leverbaar

• AP8502655 O-ring d7,65x1,78 Benodigd aantal: 4
  Niet meer leverbaar
