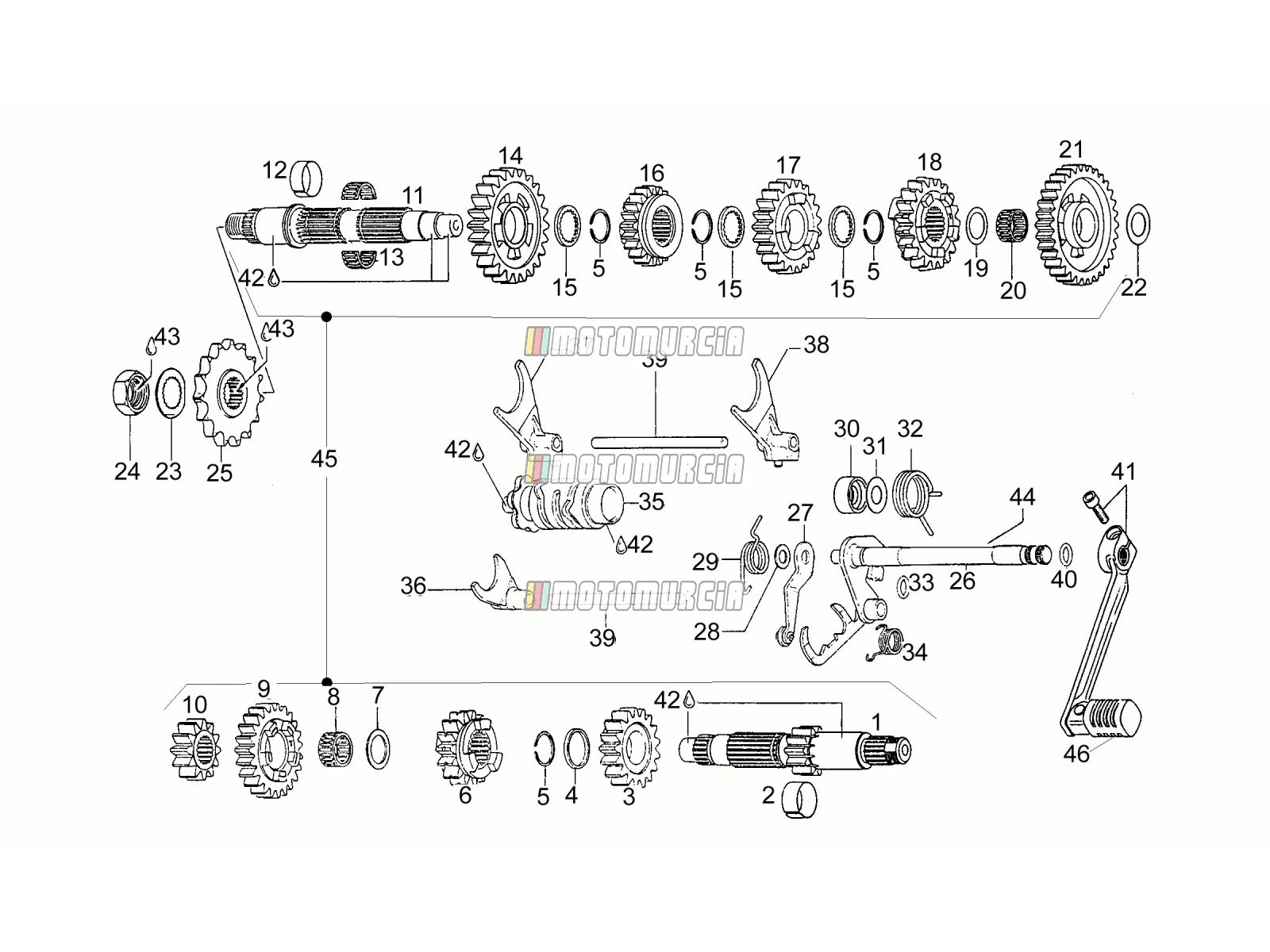

Exploded view — Versnellingsbak

Producten

1 Primaire tandwielas z=11 AP0237850 Niet meer leverbaar

• AP0237850 Primaire tandwielas z=11
  Niet meer leverbaar

2 Bus 22,8x24x11,7 AP0233510 Niet meer leverbaar

• AP0233510 Bus 22,8x24x11,7
  Niet meer leverbaar

3 Versnelling z=17 AP0235620 Niet meer leverbaar

• AP0235620 Versnelling z=17
  Niet meer leverbaar

4 Drukring 22x27,5x2,3 AP0227080 Niet meer leverbaar

• AP0227080 Drukring 22x27,5x2,3
  Niet meer leverbaar

5 Borgring 24 mm AP0245340 Niet meer leverbaar

• AP0245340 Borgring 24 mm Benodigd aantal: 5
  Niet meer leverbaar

6 Tandwiel AP0235603 Niet meer leverbaar

• AP0235603 Tandwiel
  Niet meer leverbaar

7 Drukring 21,2/27,5/1 AP0227445 Niet meer leverbaar

• AP0227445 Drukring 21,2/27,5/1
  Niet meer leverbaar

8 Rolkooi 21x25x13 AP0232805 Niet meer leverbaar

• AP0232805 Rolkooi 21x25x13
  Niet meer leverbaar

9 Versnelling z=23 AP0235667 Niet meer leverbaar

• AP0235667 Versnelling z=23
  Niet meer leverbaar

10 Versnelling z=12 AP0235644 Niet meer leverbaar

• AP0235644 Versnelling z=12
  Niet meer leverbaar

11 Aangedreven as AP0237720 Niet meer leverbaar

• AP0237720 Aangedreven as
  Niet meer leverbaar

12 Bus 23,8x8x25x9,8 AP0233500 Niet meer leverbaar

• AP0233500 Bus 23,8x8x25x9,8
  Niet meer leverbaar

13 Naaldlager AP0232800 Niet meer leverbaar

• AP0232800 Naaldlager
  Niet meer leverbaar

14 Versnelling z=24 AP0235652 Niet meer leverbaar

• AP0235652 Versnelling z=24
  Niet meer leverbaar

15 Drukring AP0227465 Niet meer leverbaar

• AP0227465 Drukring Benodigd aantal: 5
  Niet meer leverbaar

16 Versnelling z=21 AP0235112 Niet meer leverbaar

• AP0235112 Versnelling z=21
  Niet meer leverbaar

17 Versnelling z=21 AP0235610 Niet meer leverbaar

• AP0235610 Versnelling z=21
  Niet meer leverbaar

18 Versnelling z=19 AP0235632 Niet meer leverbaar

• AP0235632 Versnelling z=19
  Niet meer leverbaar

19 Drukring AP0944468 Niet meer leverbaar

• AP0944468 Drukring
  Niet meer leverbaar

20 Naaldlager AP0232790 Niet meer leverbaar

• AP0232790 Naaldlager
  Niet meer leverbaar

21 Versnelling z=32 AP0235527 Niet meer leverbaar

• AP0235527 Versnelling z=32
  Niet meer leverbaar

22 Drukring 17,2/30/1 AP0227430 Niet meer leverbaar

• AP0227430 Drukring 17,2/30/1
  Niet meer leverbaar

23 Wasmachine Backorder AP0245391

•

  Borgring Piaggio Group · AP0245391 Backorder

  € 22,64

  In winkelwagen

24 Moer AP0242650 Niet meer leverbaar

• AP0242650 Moer
  Niet meer leverbaar

25 Rondsel z=17 AP8122947 Niet meer leverbaar

• AP8122947 Rondsel z=17
  Niet meer leverbaar

26 Versnellingsbak keuze AP0237636 Niet meer leverbaar

• AP0237636 Versnellingsbak keuze
  Niet meer leverbaar

27 Index assy. hendel AP0248925 Niet meer leverbaar

• AP0248925 Index assy. hendel
  Niet meer leverbaar

28 Wasmachine AP0827590 Niet meer leverbaar

• AP0827590 Wasmachine
  Niet meer leverbaar

29 Indexveer AP0239820 Niet meer leverbaar

• AP0239820 Indexveer
  Niet meer leverbaar

30 Afstandshouder AP0247570 Niet meer leverbaar

• AP0247570 Afstandshouder
  Niet meer leverbaar

31 Sluitring 6x18x1,8 AP0946870 Niet meer leverbaar

• AP0946870 Sluitring 6x18x1,8
  Niet meer leverbaar

32 Lente AP0239640 Niet meer leverbaar

• AP0239640 Lente
  Niet meer leverbaar

33 O-Ring AP0430110 Niet meer leverbaar

• AP0430110 O-Ring
  Niet meer leverbaar

34 Lente AP0239830 Niet meer leverbaar

• AP0239830 Lente
  Niet meer leverbaar

35 Schakelnok AP0258797 Niet meer leverbaar

• AP0258797 Schakelnok
  Niet meer leverbaar

36 Vork 4-5 v.tà AP0258775 Niet meer leverbaar

• AP0258775 Vork 4-5 v.tà
  Niet meer leverbaar

37 Vork 2 v.tà AP0258765 Niet meer leverbaar

• AP0258765 Vork 2 v.tà
  Niet meer leverbaar

38 Vork 1-3 v.tà AP0258755 Niet meer leverbaar

• AP0258755 Vork 1-3 v.tà
  Niet meer leverbaar

39 Vorkas AP0258780 Niet meer leverbaar

• AP0258780 Vorkas Benodigd aantal: 2
  Niet meer leverbaar

40 O-ring 11-2,7 AP0250460 Niet meer leverbaar

• AP0250460 O-ring 11-2,7
  Niet meer leverbaar

41 Versnellingspook AP8106021 Niet meer leverbaar

• AP8106021 Versnellingspook
  Niet meer leverbaar

42 Loctite anti-seize 10 gr. AP0297434 Niet meer leverbaar

• AP0297434 Loctite anti-seize 10 gr.
  Niet meer leverbaar

43 Loctite (paars) 221 10cc. AP0899785 Niet meer leverbaar

• AP0899785 Loctite (paars) 221 10cc.
  Niet meer leverbaar

44 Vet op lithiumbasis 250gr. AP0897330 Niet meer leverbaar

• AP0897330 Vet op lithiumbasis 250gr.
  Niet meer leverbaar

45 Versnellingsbak 5 versnellingen AP0281069 Niet meer leverbaar

• AP0281069 Versnellingsbak 5 versnellingen
  Niet meer leverbaar

46 Afstandsstuk (rubber) Beschikbaar AP8220189

•

  Rempedaalrubber Piaggio Group · AP8220189 Beschikbaar

  € 11,91

  In winkelwagen
