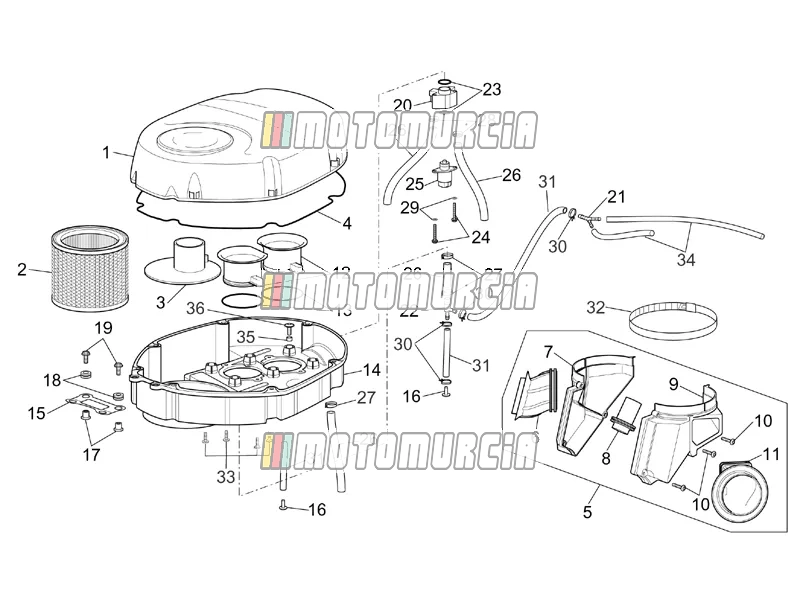

Exploded view — Luchtkast

Producten

1 Filterhuis aan de bovenzijde AP8149048 Niet meer leverbaar

• AP8149048 Filterhuis aan de bovenzijde
  Niet meer leverbaar

2 Luchtfilter AP8102610 Niet meer leverbaar

• AP8102610 Luchtfilter
  Niet meer leverbaar

3 Reductie diafragma Backorder AP8134739

•

  Reductiestuk Piaggio Group · AP8134739 Backorder

  € 8,69

  In winkelwagen
• AP8134743 Reductie diafragma
  Niet meer leverbaar

4 Afdichting luchtfilterkast Beschikbaar AP8120615

•

  Afdichtring Piaggio Group · AP8120615 Beschikbaar

  € 3,18

  In winkelwagen

5 Inlaatslang AP8144414 Niet meer leverbaar

• AP8144414 Inlaatslang
  Niet meer leverbaar

6 Aanzuigslang rh Backorder AP8144381

•

  Openingsjaar rechts Piaggio Group · AP8144381 Backorder

  € 50,01

  In winkelwagen

7 Inlaatspruitstuk rechts AP8106812 Niet meer leverbaar

• AP8106812 Inlaatspruitstuk rechts
  Niet meer leverbaar

8 Wurggreep AP8144383 Niet meer leverbaar

• AP8144383 Wurggreep
  Niet meer leverbaar

9 Inlaatspruitstuk links AP8106813 Niet meer leverbaar

• AP8106813 Inlaatspruitstuk links
  Niet meer leverbaar

10 Schroef Beschikbaar AP8221242

•

  Boutdraad 3,5x20 mm Piaggio Group · AP8221242 · Benodigd aantal: 3 Beschikbaar

  € 1,44

  In winkelwagen

11 Aanzuigslang links AP8144382 Niet meer leverbaar

• AP8144382 Aanzuigslang links
  Niet meer leverbaar

12 Inlaat opening AP8106395 Niet meer leverbaar

• AP8106395 Inlaat opening Benodigd aantal: 2
  Niet meer leverbaar

13 O-Ring Beschikbaar AP8144063

•

  O-ring Piaggio Group · AP8144063 · Benodigd aantal: 2 Beschikbaar

  € 2,63

  In winkelwagen

14 Filterhuis aan de onderkant AP8149049 Niet meer leverbaar

• AP8149049 Filterhuis aan de onderkant
  Niet meer leverbaar
• AP8158012 Filterhuis aan de onderkant
  Niet meer leverbaar

15 Voorkant filterkast. supp. AP8134478 Niet meer leverbaar

• AP8134478 Voorkant filterkast. supp.
  Niet meer leverbaar

16 Stop Backorder AP8120876

•

  Afsluitbout Piaggio Group · AP8120876 · Benodigd aantal: 4 Backorder

  € 9,44

  In winkelwagen

17 T bus * Beschikbaar AP8121731

•

  Bus Piaggio Group · AP8121731 · Benodigd aantal: 2 Beschikbaar

  € 3,93

  In winkelwagen

18 Demper Beschikbaar AP8220370

•

  Rubber Piaggio Group · AP8220370 · Benodigd aantal: 2 Beschikbaar

  € 3,84

  In winkelwagen

19 Schroef Beschikbaar 598839

•

  Bout met Flens M6x16 Piaggio Group · 598839 · Benodigd aantal: 2 Beschikbaar

  € 1,48

  In winkelwagen

20 Min.aangepast.ventiel Beschikbaar AP8149165

•

  Klep voor aanpassing stationair toerental Piaggio Group · AP8149165 Beschikbaar

  € 18,73

  In winkelwagen

21 Gezamenlijke "y" AP8104250 Niet meer leverbaar

• AP8104250 Gezamenlijke "y"
  Niet meer leverbaar

22 3-wegs verbinding AP8202154 Niet meer leverbaar

• AP8202154 3-wegs verbinding
  Niet meer leverbaar

23 O-Ring Beschikbaar AP8220095

•

  O-ring Piaggio Group · AP8220095 · Benodigd aantal: 2 Beschikbaar

  € 1,36

  In winkelwagen

24 Schroef Beschikbaar AP8150406

•

  Lens bout M5x45 Piaggio Group · AP8150406 · Benodigd aantal: 2 Beschikbaar

  € 1,59

  In winkelwagen

25 Min.regelmotor AP8124981 Niet meer leverbaar

• AP8124981 Min.regelmotor
  Niet meer leverbaar

26 Pijp 9x14 Beschikbaar AP8120987

•

  Slang 9x14 mm Piaggio Group · AP8120987 · Benodigd aantal: 2 Beschikbaar

  € 25,89

  In winkelwagen

27 Klem Beschikbaar AP8102766

•

  Klemveer Ø 15,80 mm Piaggio Group · AP8102766 · Benodigd aantal: 3 Beschikbaar

  € 2,18

  In winkelwagen

28 Klem Beschikbaar AP8101595

•

  Klem Ø 10,10 mm Piaggio Group · AP8101595 · Benodigd aantal: 3 Beschikbaar

  € 4,71

  In winkelwagen

29 Gebogen veerring 5,3x10x0,5 Beschikbaar AP8150272

•

  Borgschijf 5,3x10x0,5 mm Piaggio Group · AP8150272 · Benodigd aantal: 4 Beschikbaar

  € 4,09

  In winkelwagen

30 Klem Beschikbaar AP8120446

•

  Slangklem groen, 11x6,6 mm Piaggio Group · AP8120446 · Benodigd aantal: 8 Beschikbaar

  € 3,36

  In winkelwagen

31 Brandstofleiding 6x10 Beschikbaar AP8144038

•

  Brandstofleiding 6x10 mm Piaggio Group · AP8144038 Beschikbaar

  € 40,86

  In winkelwagen

32 Klem Beschikbaar AP8102763

•

  Klem Ø 100-120 mm Piaggio Group · AP8102763 Beschikbaar

  € 3,90

  In winkelwagen

33 Schroef Beschikbaar AP8150413

•

  Boutdraad 3,9x14 mm, edelstaal Piaggio Group · AP8150413 · Benodigd aantal: 5 Beschikbaar

  € 1,69

  In winkelwagen

34 Pijp, grijs 3x8 Beschikbaar AP8120955

•

  Slang Piaggio Group · AP8120955 Beschikbaar

  € 19,19

  In winkelwagen

35 Afstandshouder Beschikbaar AP8120253

•

  Afstandsschijve Piaggio Group · AP8120253 · Benodigd aantal: 6 Beschikbaar

  € 1,88

  In winkelwagen

36 Schroef Beschikbaar AP8152246

•

  Bout M6x16 Piaggio Group · AP8152246 · Benodigd aantal: 6 Beschikbaar

  € 4,37

  In winkelwagen
